UG注塑模向导分模过程
东西/原料
- UG10.0（肆意版本即可）
方式/步调
- 1

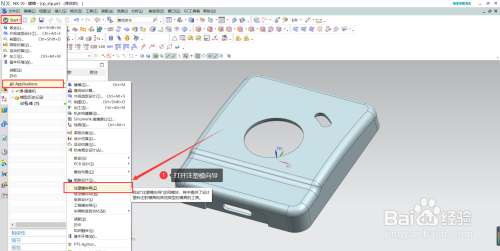

起首调出注塑模标的目的导菜单栏：【起头】——【所有】——【注塑模标的目的导】
- 2

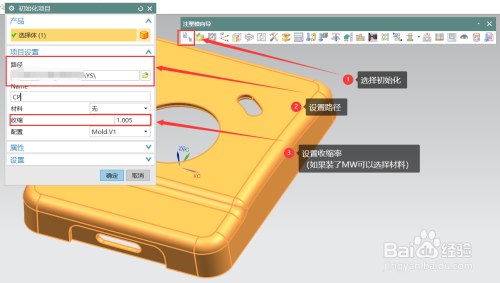

对塑件进行【初始化】，选择路径，设置名称，若是安装了MW外挂，可选择材料，主动设置缩短率，这里假设利用的是ABS的材料，缩短率1.005~1.006即可
- 3

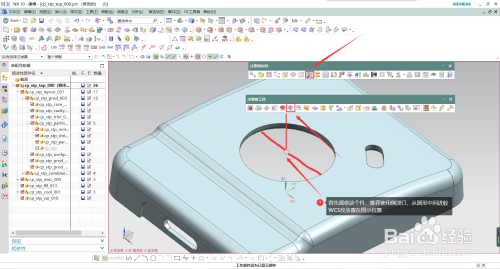

按图示调出【注塑模东西】
不雅察塑件，发现中心有个空的“圆圈”，利用中间侧浇口进胶较好，如图示红色线所画
且这个塑件上概况为弧形，欠好定位到中间，所以我们需要建一个面，趁便把孔补起来
- 4

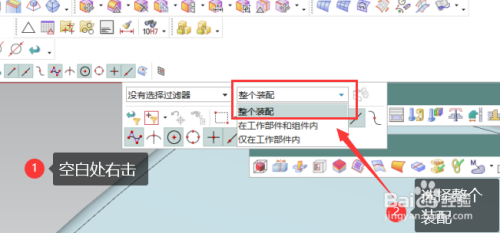

若是拔取不到便边，可在空白区域右击选择【整个装配】
- 5

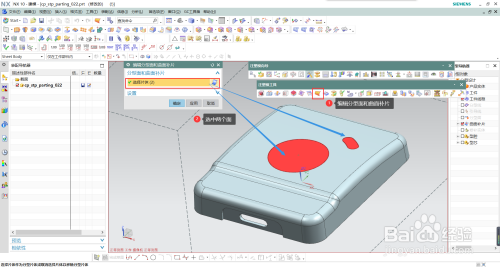

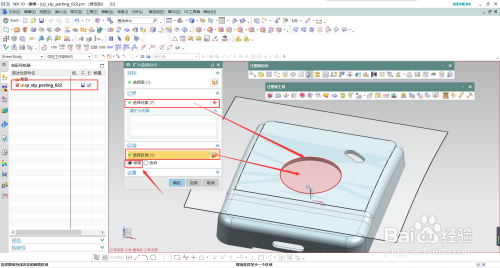

点击【注塑模东西】的【扩大曲面补片】，选择鸿沟和保留的区域，点击确定
- 6

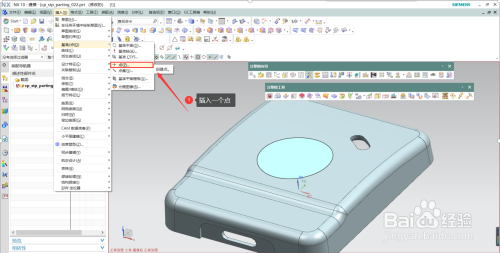

在【插入】——【基准/点】——【点】里插入一个点
- 7

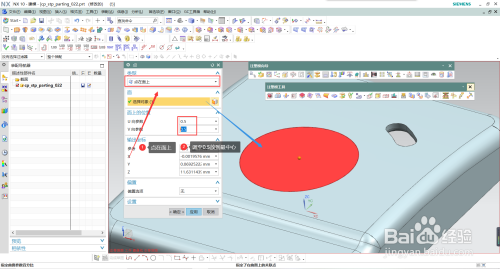

设置类型为【点在面上】，设置面上的位置都为【0.5】，将点放置在方才做好的面的正中间
- 8

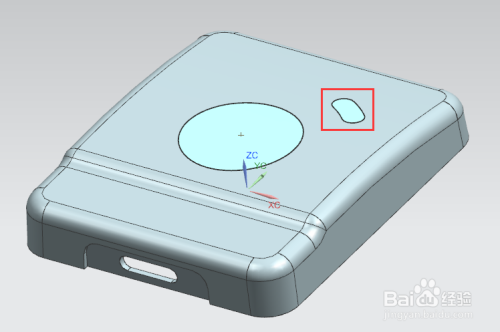

同理，将别的一个孔也补上
- 9
固然UG主动将这两个面看成了补面，但为了平安起见，我们仍是点击【编纂分型面和曲面补片】来查抄一下是否添加进了补面
- 10

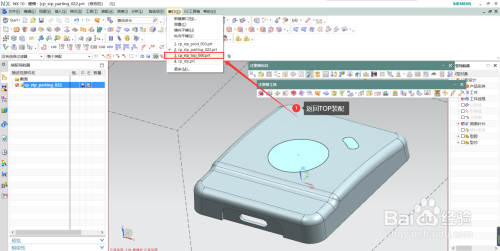

返回TOP装配
- 11

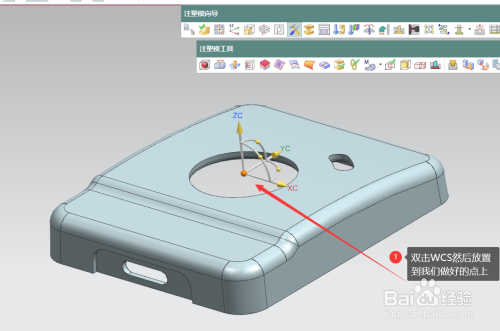

双击WCS，放置到方才我们做的那个点上

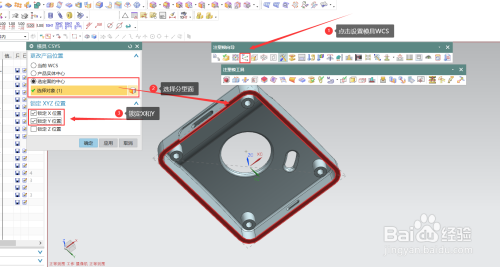

- 12
设置【模具CSYS】，先锁定X和Y，然后再选择分型面
- 13

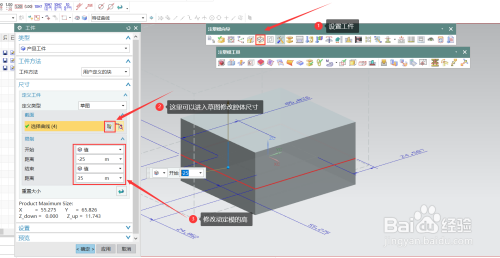

设置【工件】也就是模仁，或加工时辰的毛坯巨细
按图示可进入草图、设置型腔的高
- 14

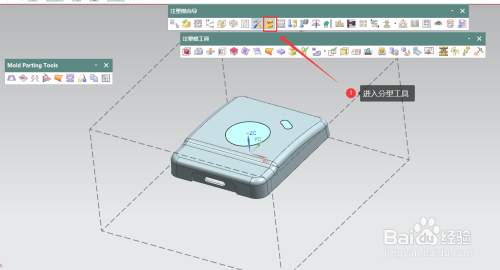

进入到分型东西
- 15

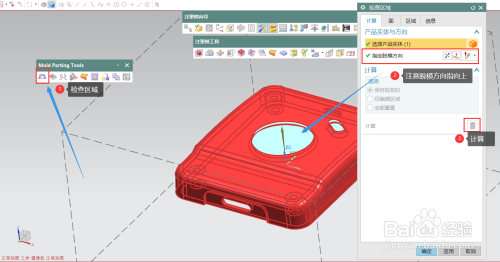

【查抄区域】，注重开模偏向，并计较
- 16

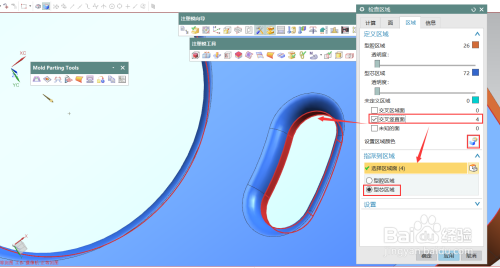

先点击【设置区域颜色】，看看【不决义区域】里有没有未分派的面，进行分派
一般橘色为型腔，蓝色为型芯
- 17

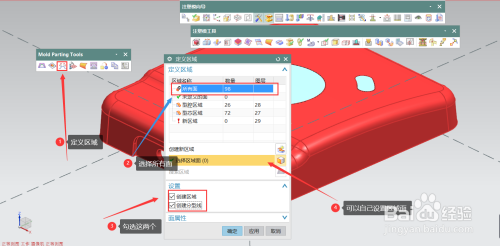

【界说区域】，选择所有面，设置里勾选图示中的两个，并确定
- 18

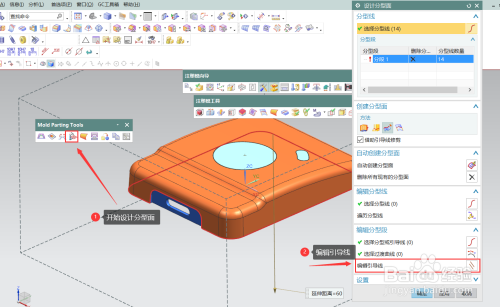

【设置分型面】，若是是简单塑件，会主动建立分型面，这里没有主动建立，所以选择【编纂指导线】
- 19

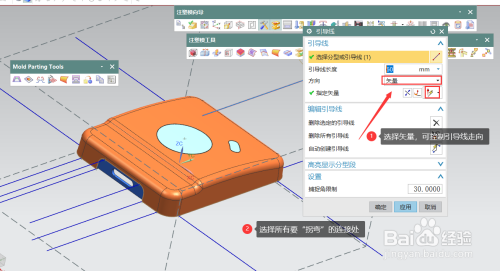

选择所有要“拐弯”的毗连处，最好节制指导线为程度，也有特别模具特别看待
- 20

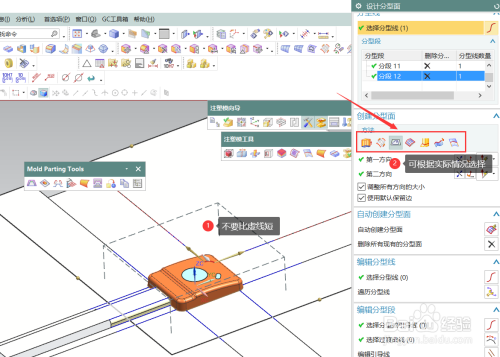

建立分型面的时辰，可按照现实环境选择【方式】，只要分型面光滑且易于加工即可
- 21

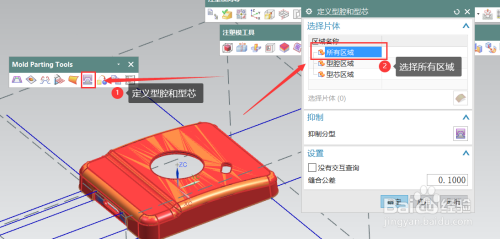

界说【型芯和型腔】，点击所有区域

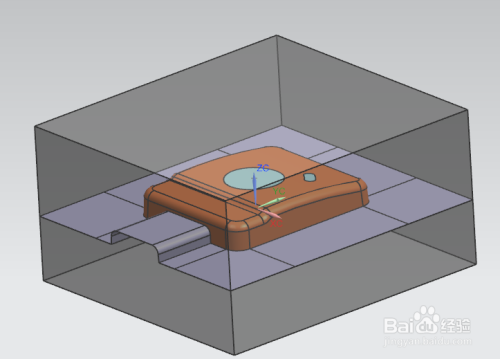

- 22

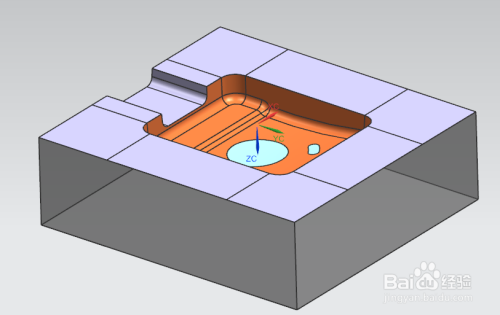

型腔做好了，实线可用替代面剔除，不然加工有可能影响刀路

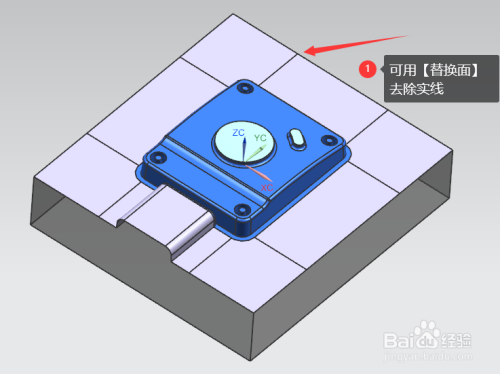

- 23
型芯，同样实线部门可用替代面去失落
- 24

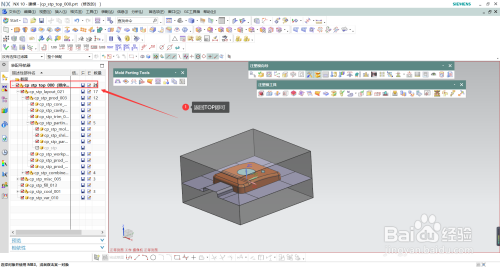

返回TOP装配即可
END
注重事项
- 设置一模多腔可在【注塑模标的目的导】里的【型腔结构】，只要设计一个即可同步
- 具体环境按照具体塑件来设计
