RS
东西/原料

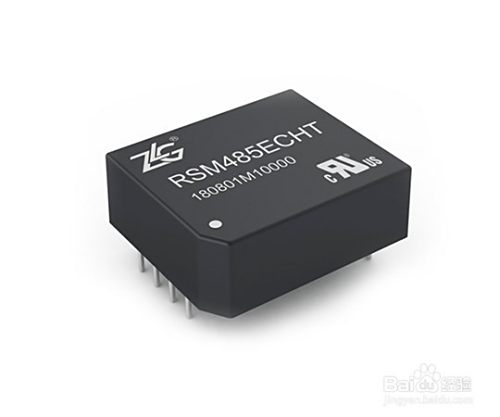

- RSM3485ECHT隔离RS-485模块
- ZDS4054示波器
总线组网增添终端电阻的益处
- 1
485总线设置终端电阻本家儿如果为了用来按捺旌旗灯号的反射。

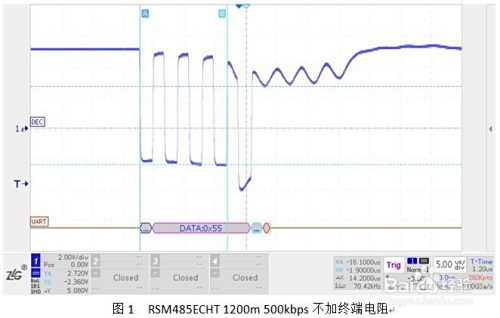

提高旌旗灯号质量组建RS-485总线收集时，凡是利用特征阻抗为120Ω的屏障双绞线，因为RS-485收发器输入阻抗一般较高（例如RSM485ECHT输入阻抗为96kΩ，最多可毗连256个节点），在旌旗灯号传输到总线结尾时会因为受到的瞬时阻抗发生突变（导致旌旗灯号发生反射，影响旌旗灯号的质量。RSM485ECHT在1200m，500kbps通信速度的环境下不加终端电阻如图1所示。
- 2

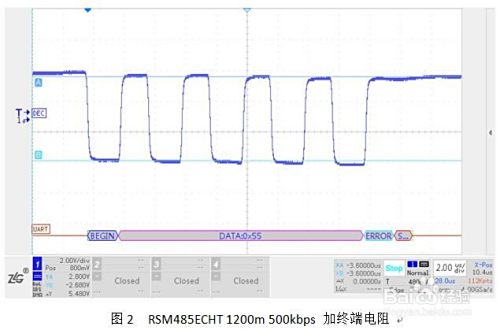

增添终端电阻的波形如下图2所示，终端电阻较着改善了旌旗灯号的质量。
END
RS-485总线组网增添终端电阻的影响
- 1
降低了驱动旌旗灯号的幅值

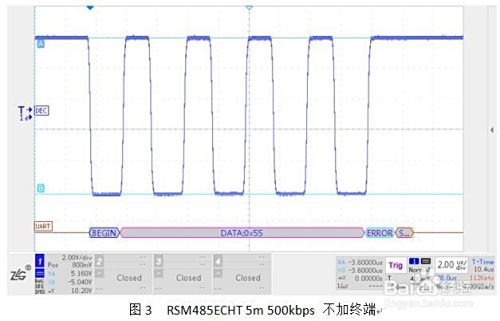

RS-485总线上的负载越大，RS-485收发器输出差分电压幅值越低，RSM485ECHT在5m，500kbps的环境下不加终端电阻下图3所示。
- 2

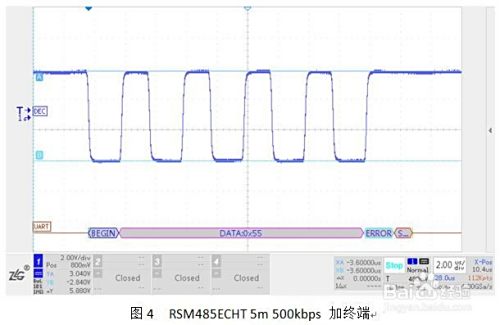

增添加终端电阻的波形如下图4所示。
- 3
增大了通信线上的压降

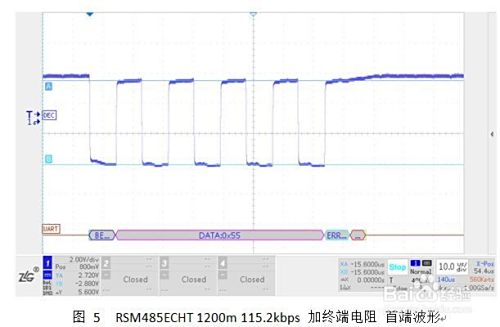

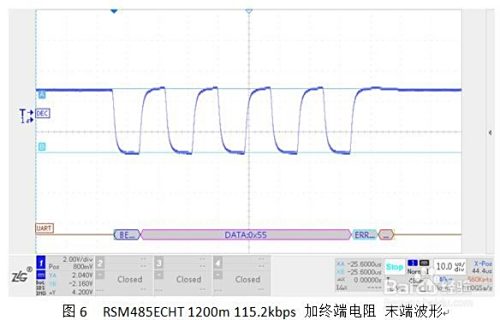

增添终端电阻使通信线缆上的电流增大，发生了较大的压差，降低了领受端的旌旗灯号幅值。RSM485ECHT在1200m,115.2kbps首端和结尾的旌旗灯号波形如下图所示（0.75mm2通信线），结尾旌旗灯号与首端旌旗灯号比拟下降了0.7V摆布。
- 4
增大了收发器的功耗
增添终端电阻对于领受状况时的工作电流影响不大，但会大大增添驱动状况时的工作电流。以RSM485ECHT为例，RSM485ECHT处于领受状况时工作电流为20mA摆布，在驱动状况不加终端电阻时工作电流为27mA摆布，在驱动状况加终端电阻时工作电流为83mA摆布，可以看出终端电阻大大增添了RS-485收发器的功耗，对于有功耗要求的应用场所，应谨严利用终端电阻。
END
RS-485终端电阻设置
- 1

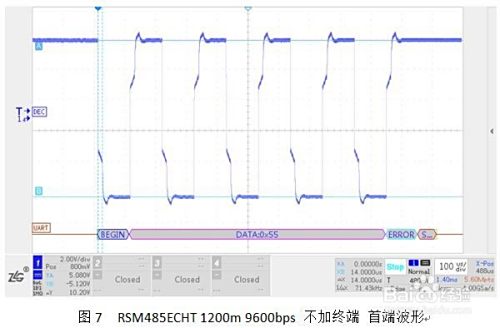

通信速度低或者通信距离近的环境下建议不加终端电阻
通信速度低或者通信距离近的环境下，旌旗灯号反射对通信旌旗灯号的影响不大，并且不加终端电阻可以大大降低功耗，而且经由过程加较大上下拉电阻值即可包管RS-485总线余暇时具有较高的差分电压幅值，提高了通信的靠得住性。
- 2
通信距离较长且通信速度较快，对旌旗灯号质量要求较高的环境
此时可以增添终端电阻，防止阻抗突变引起的旌旗灯号反射问题，提高旌旗灯号质量，但应确保在总线余暇时总线的差分电压不处于门限电平规模内。
- 3
对功耗有要求且通信距离较长的环境

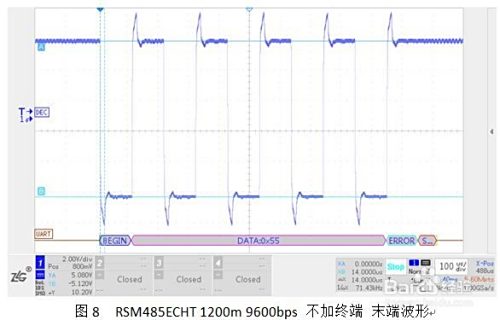

反射旌旗灯号在总线上往返反弹，反射旌旗灯号会逐渐耗损失落，如下所示。
END
注重事项
- 通信速度低或者通信距离近的环境下建议不加终端电阻
- 通信距离较长且通信速度较快，对旌旗灯号质量要求较高的环境
- 对功耗有要求且通信距离较长的环境
