什么是RCA连接器(RCA Connector)？
美国无线电公司（RCA）的插座和插头可在一些最常用的射频同轴电缆上找到。外RCA连接器由一个中心触针和一个外套筒组成，每根RCA电缆都可以压接或焊接到电缆内的屏蔽线上。任何给定的应用通常都需要多条RCA电缆，因为每根RCA...
美国无线电公司（RCA）的插座和插头可在一些最常用的射频同轴电缆上找到。外RCA连接器由一个中心触针和一个外套筒组成，每根RCA电缆都可以压接或焊接到电缆内的屏蔽线上。任何给定的应用通常都需要多条RCA电缆，因为每根RCA电缆只能传输一个音频或视频信号。具有立体声音频和复合视频的系统需要三条RCA电缆，有分量视频的立体声音频需要5个，现代高清视频信号可以通过模拟RCA接口传输，尽管数字信号需要不同的解决方案。
RCA连接器可用于将扬声器连接到立体声接收器。
RCA连接器发明于1940年代，最初用于将放大器连接到留声机由于这个最初的用途，它们有时被称为声频连接器，尽管它们可以用来承载来自许多不同设备的音频和视频。到了20世纪50年代，RCA连接器已经在很大程度上取代了大多数高保真音响系统中的针环套（TRS）连接器，即使在引入数字音频和视频之后，它们仍然很受欢迎。大多数音频和视频设备都配备了RCA接口，一些扬声器也可以。

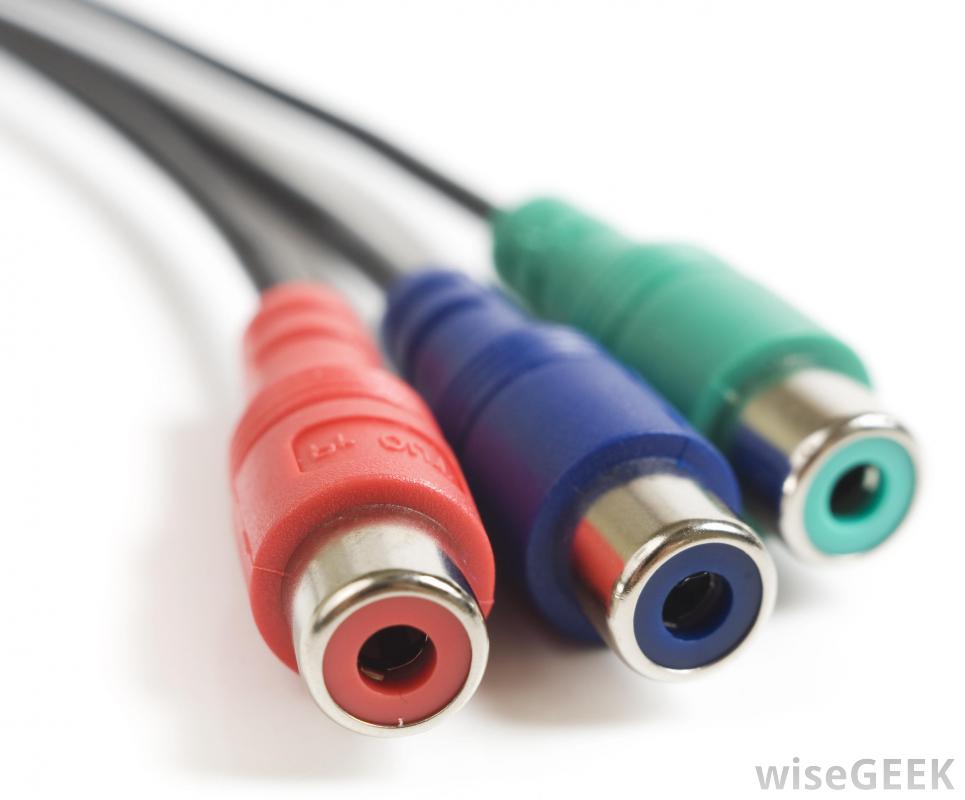

许多现代电子产品都有组件视频，这需要三根同轴电缆和音频电缆。
有两种RCA连接器一起使用，以实现可靠的电气连接。母RCA连接器通常位于设备上这些连接器通常从设备上突出，一个在外表面，另一个在中心。外RCA连接器通常位于电缆端部，除了中心插脚连接外，还包含一个外套筒触点。还有许多其他配置，例如，具有一个外RCA和一个内RCA连接器的延长电缆，可以将单声道输出连接到立体声输入的分路器，以及包括内RCA连接器和外TRS连接器的转换器。
每个音频或视频信号都需要单独的RCA连接器和电缆，所以系统有可能变得非常复杂。输入，输出端甚至RCA电缆都可以进行颜色编码以减少混淆。RCA连接器的典型颜色方案有白色和红色，表示音频信号，黄色表示合成视频。白色RCA连接器通常也用于单声道系统中的单个音频通道，环绕音响系统通常使用各种其他颜色。复合视频通常使用红色、绿色和蓝色接口，但有些系统包括黄色和白色用于水平和垂直同步。
RCA电缆。
RCA连接器可用于将扬声器连接到立体声接收器。RCA连接器发明于1940年代，最初用于将放大器连接到留声机由于这个最初的用途，它们有时被称为声频连接器，尽管它们可以用来承载来自许多不同设备的音频和视频。到了20世纪50年代，RCA连接器已经在很大程度上取代了大多数高保真音响系统中的针环套（TRS）连接器，即使在引入数字音频和视频之后，它们仍然很受欢迎。大多数音频和视频设备都配备了RCA接口，一些扬声器也可以。
许多现代电子产品都有组件视频，这需要三根同轴电缆和音频电缆。有两种RCA连接器一起使用，以实现可靠的电气连接。母RCA连接器通常位于设备上这些连接器通常从设备上突出，一个在外表面，另一个在中心。外RCA连接器通常位于电缆端部，除了中心插脚连接外，还包含一个外套筒触点。还有许多其他配置，例如，具有一个外RCA和一个内RCA连接器的延长电缆，可以将单声道输出连接到立体声输入的分路器，以及包括内RCA连接器和外TRS连接器的转换器。
每个音频或视频信号都需要单独的RCA连接器和电缆，所以系统有可能变得非常复杂。输入，输出端甚至RCA电缆都可以进行颜色编码以减少混淆。RCA连接器的典型颜色方案有白色和红色，表示音频信号，黄色表示合成视频。白色RCA连接器通常也用于单声道系统中的单个音频通道，环绕音响系统通常使用各种其他颜色。复合视频通常使用红色、绿色和蓝色接口，但有些系统包括黄色和白色用于水平和垂直同步。
RCA电缆。
