如何选择最好的DMX电缆(Choose the Best DMX Cable)？
数字多路复用（或DMX）是一种照明行业标准协议，允许不同制造商的照明设备连接在一起并进行操作。它依赖于数字信号通过特殊的DMX电缆进行网络连接，DMX电缆携带调光器、闪光灯的控制信息，以及其他照明设备。这种多功能性要求...
数字多路复用（或DMX）是一种照明行业标准协议，允许不同制造商的照明设备连接在一起并进行操作。它依赖于数字信号通过特殊的DMX电缆进行网络连接，DMX电缆携带调光器、闪光灯的控制信息，以及其他照明设备。这种多功能性要求了解电缆和终端特性；然而，大多数符合DMX512电缆标准的电缆都可以在系统中工作。质量好的单独屏蔽或屏蔽双绞线将串扰降至最低；此外，120欧姆（Ω）、3或5的特性阻抗输入和一个灵活、坚固的护套足以满足许多需求。

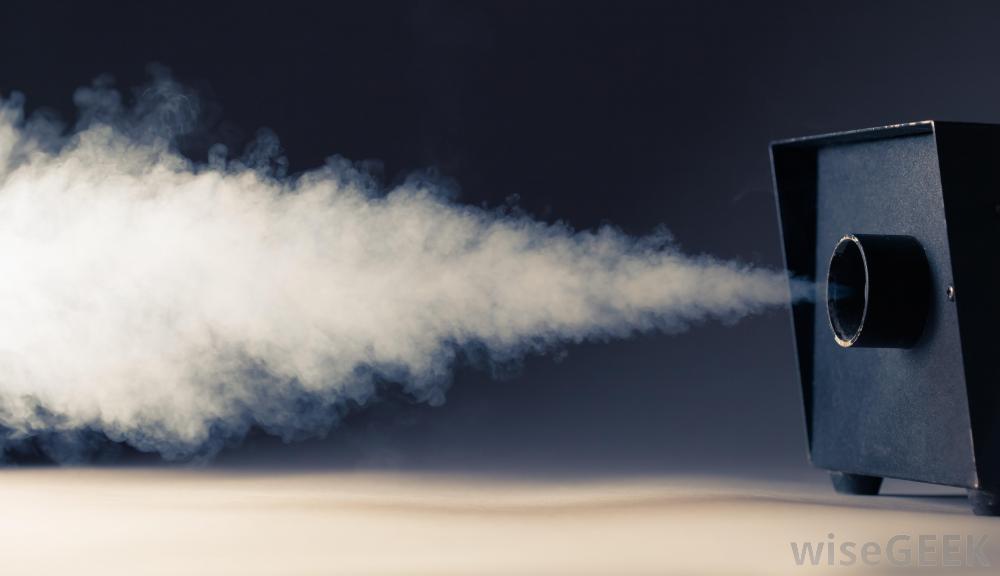

可以使用一根DMX电缆来运行一台雾机。
许多DMX信号电缆都可以连接，或菊花链，为了使电缆需求最小化，这些通道被分配给像闪光灯和雾机这样的控制设备，以及照明特性，如移动或颜色变化。该系统要求通道正确映射和联网，以尽量减少干扰或反射误差。目标是在尽可能短的可行长度内尽可能少地使用DMX电缆，在创建超出场馆需要的网络容量时。
使用标准的DMX电缆而不是麦克风卡侬电缆可确保数据的平稳传输，并能补偿输出功率较低的混频器。电缆应足够耐用，能够承受恶劣的条件，并仍然提供强大的信号传输。理论长度限制为0.6英里（约1公里），但这假定零损耗或终端问题，因此最好在较低的最大值附近规划终端电阻也有助于通过吸收错误的信号和保持数据传输清晰来减少反射。
所有类型的DMX电缆都有一个特征电容和电感。100到120Ω之间的特征阻抗通常就足够了，一般标称额定值为120Ω。在+数据线和-数据线之间使用等效终端电阻也可以将信号失真降至最低。
理想的电缆特性符合DMX512标准，包括85-150Ω的阻抗，低电容，箔屏蔽和编织屏蔽双绞线。更好的屏蔽提供更清晰的信号。对于1000英尺（约300米）以下的线路，使用24美国线规（AWG），对于1英尺以下的线路，使用22美国线规，640英尺（500米）。电缆的强度应足以提供支撑，但在不同温度下使用时应足够灵活。条件可能需要高强度光纤芯或重型护套才能接触到热固定装置。
而有些网络依赖于带三针卡侬型话筒连接器的电缆，这些可能容易出错，因为它们是为音频电子信号的传输而设计的。DMX512标准网络根据电压降、信号失真、接线和接收器数量及其规格来限制DMX512电缆的长度。彩色编码导体便于识别。有关畅销的DMX512电缆的信息，请咨询与商家打交道；他们与专业人士交谈，了解用户喜欢的品牌，哪些电缆在该领域很少引起问题。
可以使用一根DMX电缆来运行一台雾机。许多DMX信号电缆都可以连接，或菊花链，为了使电缆需求最小化，这些通道被分配给像闪光灯和雾机这样的控制设备，以及照明特性，如移动或颜色变化。该系统要求通道正确映射和联网，以尽量减少干扰或反射误差。目标是在尽可能短的可行长度内尽可能少地使用DMX电缆，在创建超出场馆需要的网络容量时。
使用标准的DMX电缆而不是麦克风卡侬电缆可确保数据的平稳传输，并能补偿输出功率较低的混频器。电缆应足够耐用，能够承受恶劣的条件，并仍然提供强大的信号传输。理论长度限制为0.6英里（约1公里），但这假定零损耗或终端问题，因此最好在较低的最大值附近规划终端电阻也有助于通过吸收错误的信号和保持数据传输清晰来减少反射。
所有类型的DMX电缆都有一个特征电容和电感。100到120Ω之间的特征阻抗通常就足够了，一般标称额定值为120Ω。在+数据线和-数据线之间使用等效终端电阻也可以将信号失真降至最低。
理想的电缆特性符合DMX512标准，包括85-150Ω的阻抗，低电容，箔屏蔽和编织屏蔽双绞线。更好的屏蔽提供更清晰的信号。对于1000英尺（约300米）以下的线路，使用24美国线规（AWG），对于1英尺以下的线路，使用22美国线规，640英尺（500米）。电缆的强度应足以提供支撑，但在不同温度下使用时应足够灵活。条件可能需要高强度光纤芯或重型护套才能接触到热固定装置。
而有些网络依赖于带三针卡侬型话筒连接器的电缆，这些可能容易出错，因为它们是为音频电子信号的传输而设计的。DMX512标准网络根据电压降、信号失真、接线和接收器数量及其规格来限制DMX512电缆的长度。彩色编码导体便于识别。有关畅销的DMX512电缆的信息，请咨询与商家打交道；他们与专业人士交谈，了解用户喜欢的品牌，哪些电缆在该领域很少引起问题。
