万用表校准涉及什么(Involved in Multimeter Calibration)？
万用表校准包括对万用表或多用表的不同测量模式进行测量和调整。最常见的测量模式是交流/直流（AC/DC）电压、AC/DC电流，和直流电阻测量。根据所需的精度，有不同的万用表校准设备和设置作为校准参考。 数字万用表是一种可以...
万用表校准包括对万用表或多用表的不同测量模式进行测量和调整。最常见的测量模式是交流/直流（AC/DC）电压、AC/DC电流，和直流电阻测量。根据所需的精度，有不同的万用表校准设备和设置作为校准参考。
数字万用表是一种可以测量安培、伏特和欧姆的工具。
数字万用表通常有内置的处理器，可以使用稳定的电压基准来处理测量，模拟万用表需要校准以保持精度。模拟万用表通常具有称为微调电阻器的可调电阻器，可用于补偿不同条件。

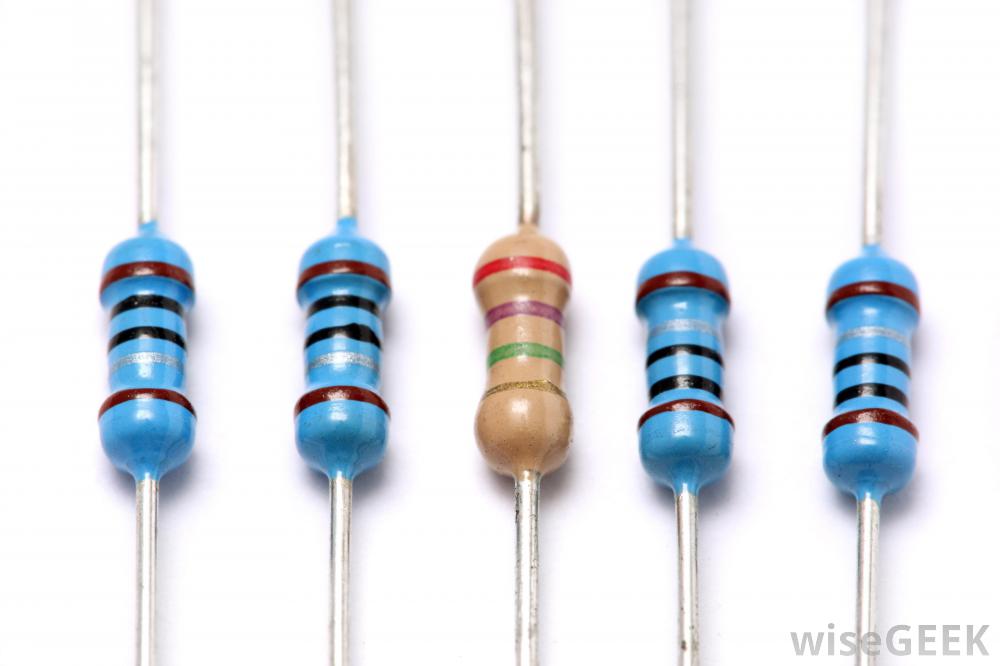

碳电阻器。
在重复使用万用表时，电气和电子性能可能会发生变化。不同的因素，如电阻、仪表移动灵敏度和蓄电池电压，可能会影响万用表读数的准确性。一些模拟万用表还使用内部电池进行电压和电流测量。
万用表校准中会检查不同的测量范围。在使用满刻度为50微安的表移动的万用表中，制造商会将直流满刻度标记为10，50，250伏和500伏直流电（VDC）。在这种情况下，有四个量程选择器位置可测量直流电压。
可计算出仪表移动1千欧（k-ohm）时所需的总串联电阻。在10 VDC满刻度时，输入电压表的电流需要为50微安满量程，所涉及的总电阻为10伏（V）/50微安或200千欧总电阻为200千欧，因此所需的串联电阻为200千欧减去1千欧或199千欧。校准是使用固定电阻和可调电阻（约199千欧）来进行的。典型的例子是180千欧固定电阻与20千欧微调电阻串联，用于10伏直流电范围。
交流万用表校准，电路与直流万用表电路相同，增加了整流电路。整流电路中的二极管将交流转换成比例直流半波或全波脉冲，经过滤波和限制，以驱动仪表移动。正确选择串联电阻，读数类似于真均方根（RMS）万用表。
在测量直流电流的直流电流表中，电表的移动与非常低的电阻平行。校准通常是通过调整与电表移动串联的电阻来完成的。当50微安的电表移动与0.1欧姆的电阻平行时，50微安的满量程对应于电表上0.05伏直流电的小电压。这对应于电流为0.5安培（A），满标度为500.05毫安（mA）。
数字万用表是一种可以测量安培、伏特和欧姆的工具。数字万用表通常有内置的处理器，可以使用稳定的电压基准来处理测量，模拟万用表需要校准以保持精度。模拟万用表通常具有称为微调电阻器的可调电阻器，可用于补偿不同条件。
碳电阻器。在重复使用万用表时，电气和电子性能可能会发生变化。不同的因素，如电阻、仪表移动灵敏度和蓄电池电压，可能会影响万用表读数的准确性。一些模拟万用表还使用内部电池进行电压和电流测量。
万用表校准中会检查不同的测量范围。在使用满刻度为50微安的表移动的万用表中，制造商会将直流满刻度标记为10，50，250伏和500伏直流电（VDC）。在这种情况下，有四个量程选择器位置可测量直流电压。
可计算出仪表移动1千欧（k-ohm）时所需的总串联电阻。在10 VDC满刻度时，输入电压表的电流需要为50微安满量程，所涉及的总电阻为10伏（V）/50微安或200千欧总电阻为200千欧，因此所需的串联电阻为200千欧减去1千欧或199千欧。校准是使用固定电阻和可调电阻（约199千欧）来进行的。典型的例子是180千欧固定电阻与20千欧微调电阻串联，用于10伏直流电范围。
交流万用表校准，电路与直流万用表电路相同，增加了整流电路。整流电路中的二极管将交流转换成比例直流半波或全波脉冲，经过滤波和限制，以驱动仪表移动。正确选择串联电阻，读数类似于真均方根（RMS）万用表。
在测量直流电流的直流电流表中，电表的移动与非常低的电阻平行。校准通常是通过调整与电表移动串联的电阻来完成的。当50微安的电表移动与0.1欧姆的电阻平行时，50微安的满量程对应于电表上0.05伏直流电的小电压。这对应于电流为0.5安培（A），满标度为500.05毫安（mA）。
