PCB生产文件的输出步骤

生产文件的输出，俗称Gerber out，Gerber文件是所有电路设计软件都可以产生的文件，在电子组装行业又称为模版文件（StencilData），在PCB制造业又称为光绘文件。可以说Gerber文件是电子组装业中最通用最广泛的文件格式，生产厂家拿到Gerber文件可以方便和精确地读取制板的信息。

东西/原料

Altiumdesigner软件

方式/步调

1

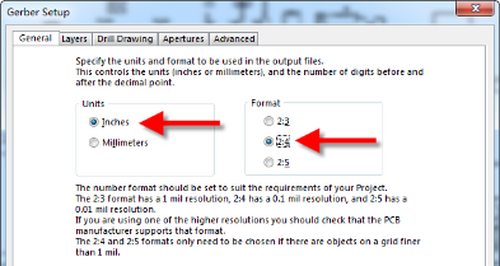

在绘制好的PCB界面中，执行菜单号令“File-Fabrication outputs-Gerber Files”，进入Gerber setup 界面，如图10-37所示。
● Units 输出单元的，凡是选择“inch”，
● Format比例格局选择，凡是选择2∶4 。
2

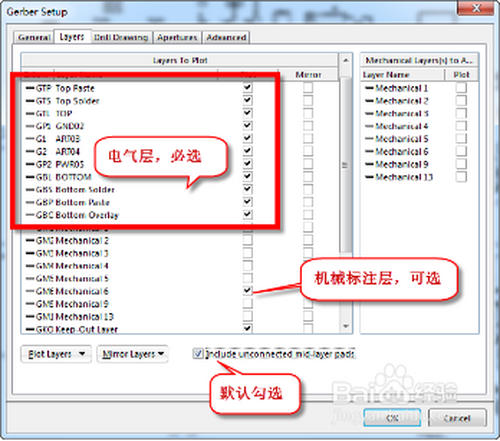

“Layers”选项设置
●“Polt lays”下拉菜单中选择“Used on”，意思是在设计过程顶用到的层都进行勾选输出，当然若是不需要输出的层可以直接上面临话框中去失落勾选。
●“Mirror layers”下拉菜单里面选择“All off”全数封闭，不克不及镜像输出。
注重必选项和可选项。
层的示意申明
Ø GTP = Gerber Top Paste 顶层钢网层
Ø GTS = Gerber Top Solder 顶层阻焊层
Ø GTO = Gerber Top Over Layer 顶层丝印层
Ø GTL = Gerber Top Layer 顶层线路层
Ø GP1 = Gerber Plane 1 第一个负片内层
Ø G1 = Gerber Layer 1 第一个正片内层
Ø G2 = Gerber Layer 2 第二个正片内层
Ø GP2 = Gerber Plane 2 第二个负片内层
Ø GBL = Gerber Top Layer 底层线路层
Ø GBO = Gerber Bottom Over Layer 顶层丝印层
Ø GBS = Gerber Bottom Solder 底层阻焊层
Ø GBP = Gerber Top Paste 底层线路层
Ø GM 1= Gerber Mechanical 1 机械暗示1层
Ø GKO= Gerber Keep-out Layer 禁止布线层
3

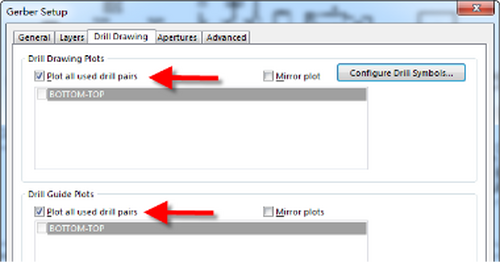

Drill Drawing Plots 对“Plot all used drill Pairs”及“Plot all used drill pairs”进行勾选，暗示对用到的钻孔类型都进行输出。
4

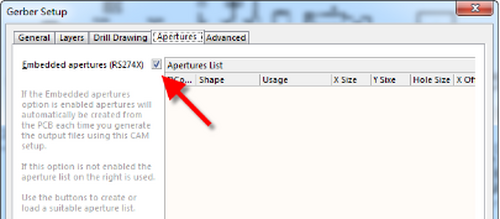

Apertures 默认设置此，选择“RS274X”格局进行输出
5

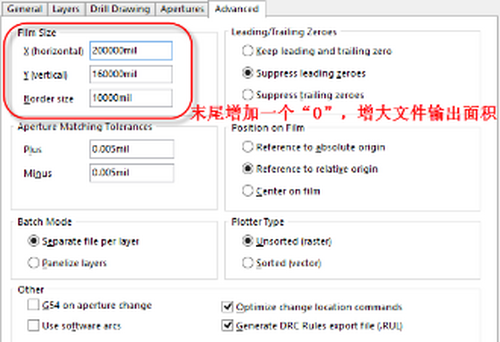

Advanced 菜单项
三项数值都在后面都增添一个“0”，增大数值，防止输出头具名积过小的环境。其他选项采纳默认设置即可。
6

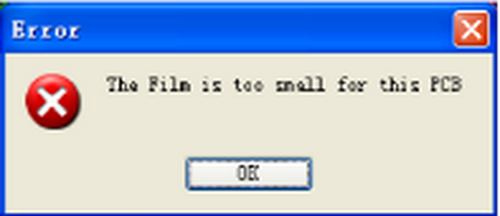

若是不扩大设置
有可能造当作文件输出不全的环境，按照上面设置可以获得解决。
