用例图绘制的详细步骤
用例图是指由参与者（Actor）、用例（Use Case），边界以及它们之间的关系构成的用于描述系统功能的视图。用例图（User Case）是外部用户（被称为参与者）所能观察到的系统功能的模型图。用例图是系统的蓝图。用例图呈现了一些参与者，一些用例，以及它们之间的关系，主要用于对系统、子系统或类的功能行为进行建模。
东西/原料
- Rational Rose 2003
方式/步调
- 1

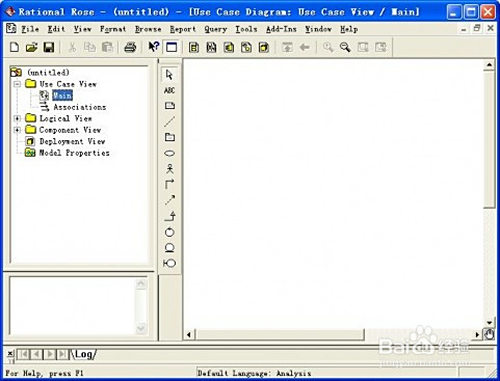

在用例视图上双击 main,呈现如下图所示,为绘制用例图做好筹办。
- 2

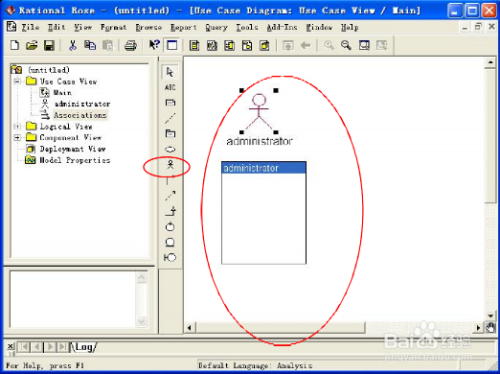

在图中的东西栏拔取“ Actor” 图标， 在右边的图中添加一个 Actor， 并输入我们本身的名称，这里的名称是administrator。
- 3

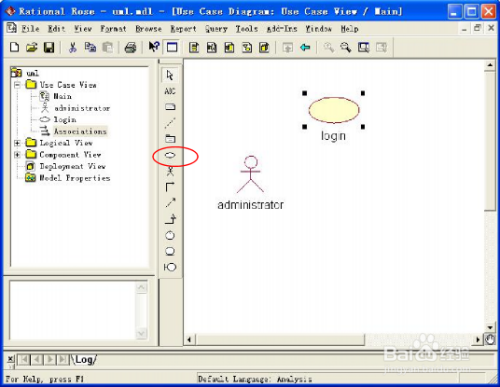

在左边的东西栏中， 拔取“Use Case” 的图标， 在右边的图中画出一个用例， 并输入用例的名称： login 。
- 4

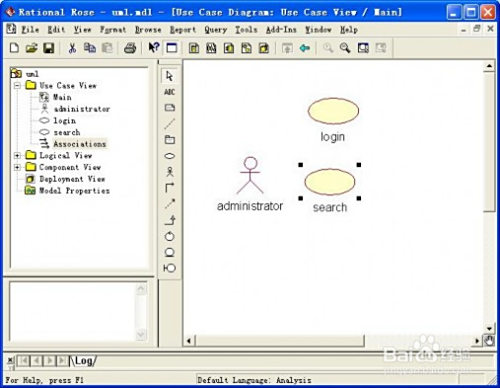

按照上面3的步调，紧接着绘制出其他的有关用例。
- 5

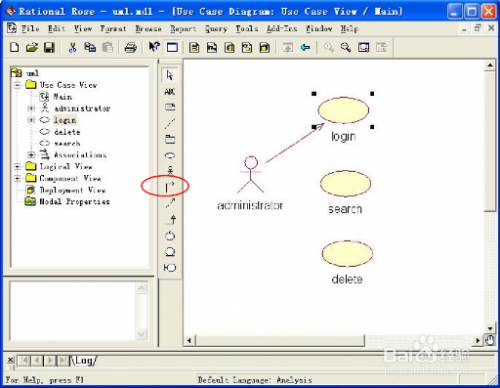

在绘出了用例后， 接下来的是绘制介入者与用例实现，。
- 6

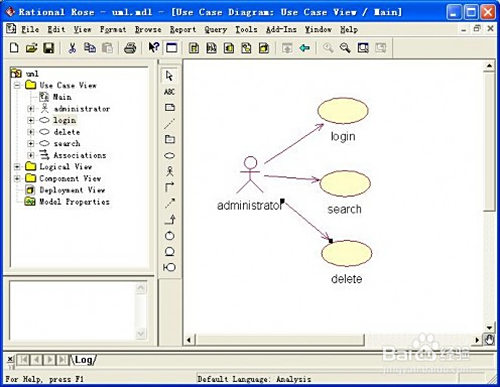

按照上面的步调，按照我们具体的环境去阐发， 进一步添加或细化属于我们本身的用例图。
END
注重事项
- 按照上述步调进行操作，您必然可以或许绘制好您本身的用例图。若有问题，可以留言，看到必然会第一时候答复。
- Rational Rose的安装教程在https://jingyan.baidu.com/article/59a015e38a0b2db695886550.html
- 若是感觉作品对您有帮忙，麻烦点个赞和投票。很是感激。
