Proe弹簧怎么挠性化装配
Proe弹簧怎么挠性化装配？下面介绍操作步骤.
东西/原料
- 电脑
- Proe
方式/步调
- 1

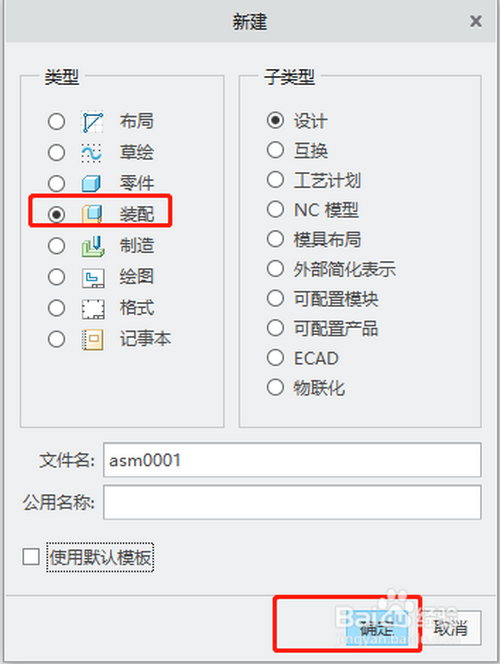

新建组件。如下图所示.
- 2

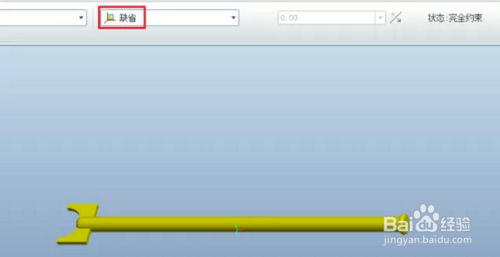

添加rod零件，以缺省的体例进行装配，如下图所示。
- 3

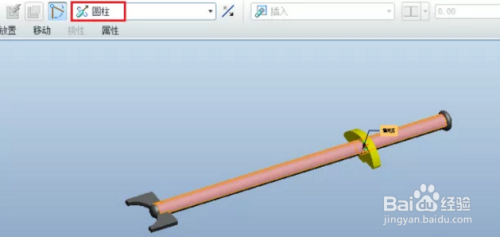

添加slider零件，毗连体例选择圆柱。选择下图slider的孔圆柱面和rod的圆柱面，即可完当作圆柱毗连的界说。
- 4

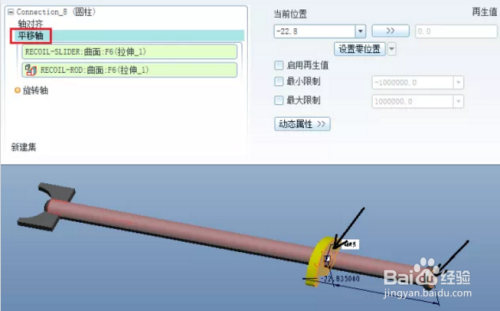

点击【放置】-【平移轴】，选择rod和slider零件的端面，如下图的黑色箭头所示。
- 5

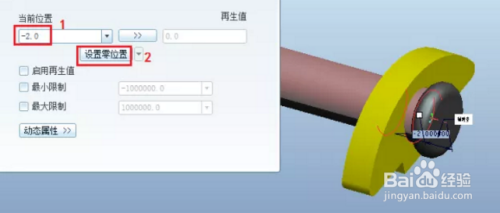

在当前的位置输入框中输入：-2,点击设置零位置按钮，即可将当前的位置设置为初始位置。
- 6

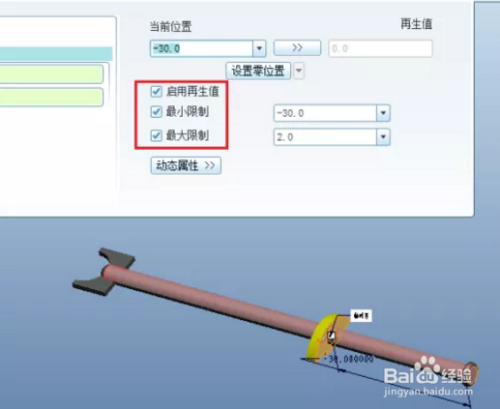

勾选启用再生值和最小位置、最大位置，输入响应的值，按照下图所示。
- 7

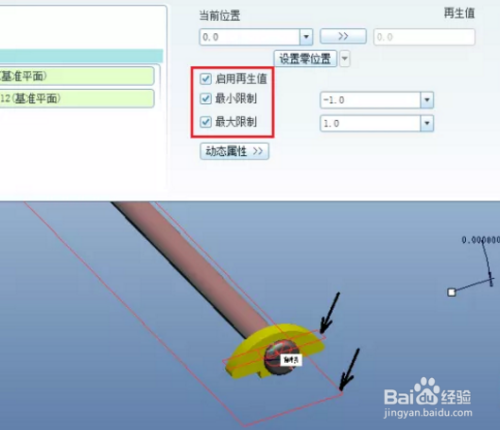

点击【扭转轴】，选择下图黑色箭头所指的两个基准平面，在当前位置输入框中输入：0,勾选红色方框中的三个选项并进行响应的设置。
- 8

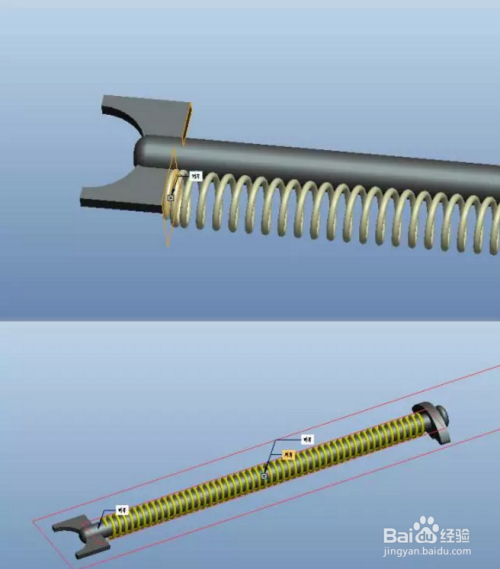

添加spring，按照下图所示，选择三个平面重合对齐进行装配。
- 9

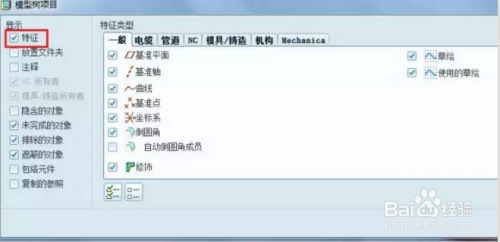

点击模子树中的树过滤器按钮，弹出下面的窗口。在显示栏勾选特征，点击确定完当作。
- 10

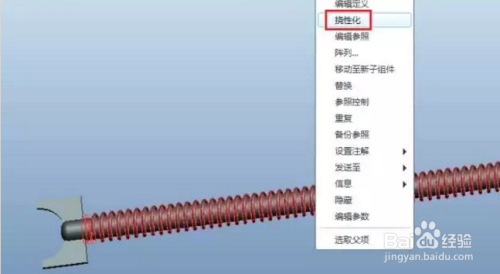

选择spring，鼠标右击选择【挠性化】，弹出下面的窗口。
- 11

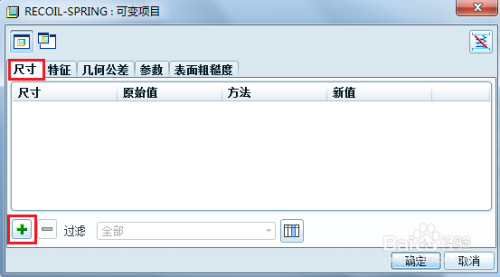

点击下图所示的加号。
- 12

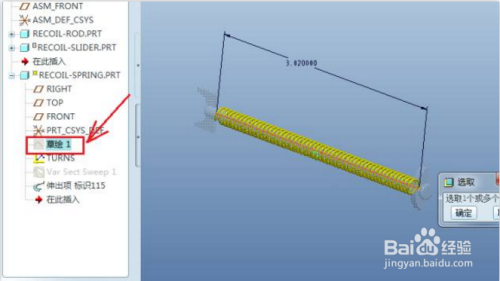

选择下图模子树中的草绘1，即可弹出下面的尺寸，我们选择这个尺寸即可。
- 13

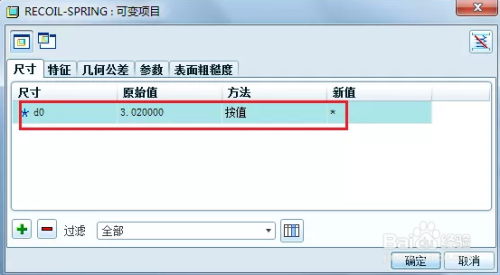

此时上面的尺寸就被添加进来了。
- 14

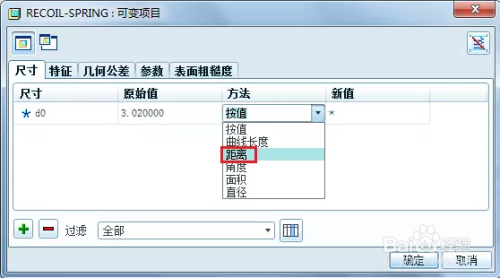

按照下图所示，在方式下拉选项中选择【距离】。
- 15

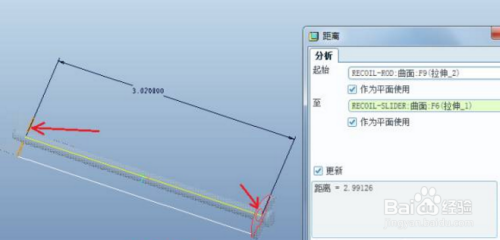

选择下图红色箭头所指的两个平面，点击勾号即可。
- 16

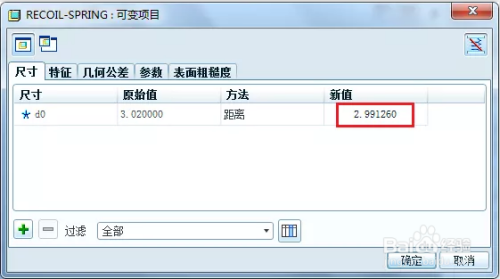

这时我们就可以看见这个尺寸的新值了。这个新值是两个平面之间的距离。当我们调整这两个平面的距离，弹簧的长度也会发生响应的转变。
- 17

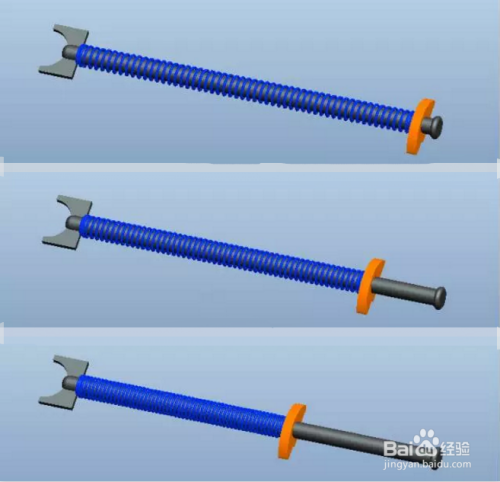

点击拖动元件按钮，将slider拖到几个分歧的位置，我们会发现弹簧会跟着转变。
END
