LoRa模块LM400TU如何实现AD采集

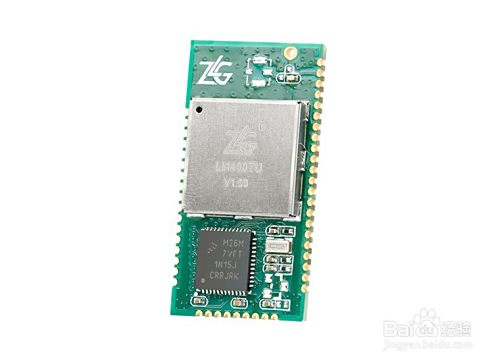

LM400TU是一款工业级LoRa组网透传模块。模块采用源自军用通信系统的LoRa调制技术设计，结合频谱扩宽处理技术，解决了小数据量在复杂环境中的远距离通信问题。 LoRa组网透传模块内嵌自组网透明传输协议，支持用户一键自组网，并且提供LinkWAN协议、CLAA协议以及LoRaWAN协议，用户无需在协议上花费大量时间，即可直接开发应用。
东西/原料
- LM400TU评估板2块
- 电脑
- USB转串口毗连线2根
- WirelessCfg上位机软件
毗连设备-获取LoRa参数
- 1

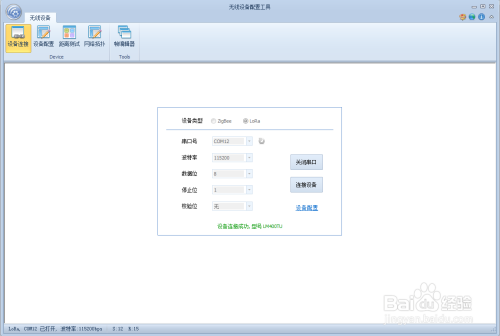

将2块LM400TU评估板经由过程USB转串口毗连线毗连在电脑上，打开WirelessCfg上位机软件，“设备类型”选择“LoRa”，按照默认波特率115200、数据位8、校验位1、遏制位无，点击【打开串口】【毗连设备】，如下图所示。
- 2

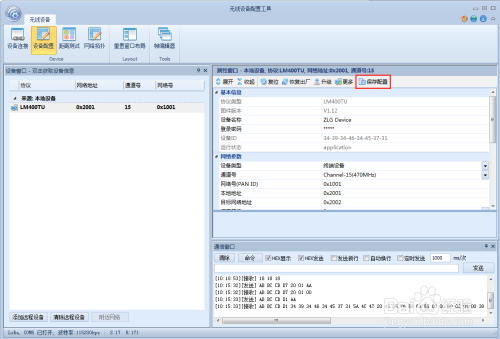

点击【设备设置装备摆设】，可查看设置装备摆设LM400TU模块的无线信息，点窜设置装备摆设时需要点击属性窗口东西栏上的【保留设置装备摆设】，才能使得参数生效，如下图所示。
END
恢复LoRa出厂参数
- 1

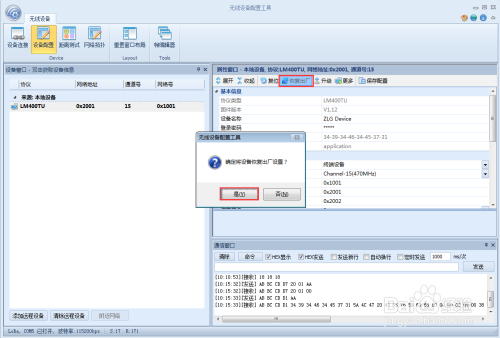

依次打开2个WirelessCfg上位机软件窗口并进入设置装备摆设状况，在窗口中将2块评估板均恢复出厂设置，如下图所示。
END
点窜LoRa参数实现组网
- 1

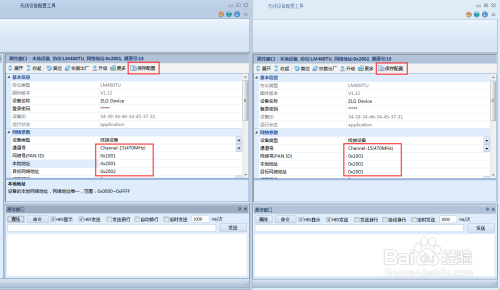

设置装备摆设收集参数（通道号，收集号等），设置装备摆设2块评估板的通道号，收集号不异，评估板1的方针地址是评估板2的当地地址，评估板2的方针地址是评估板1的当地地址，如下图所示。
END
AD采集号令介绍
- 1

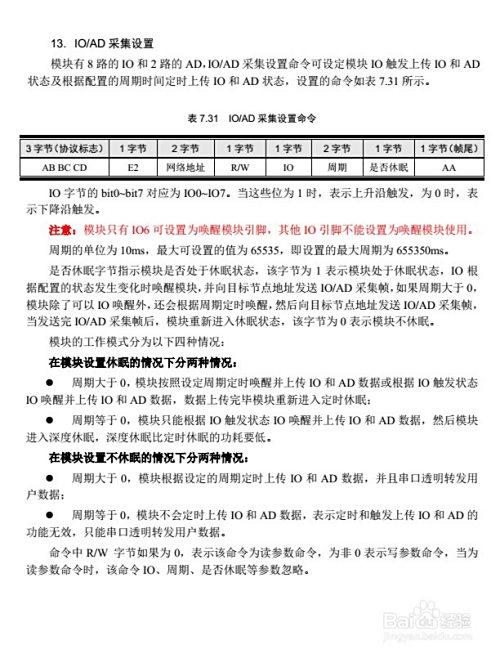

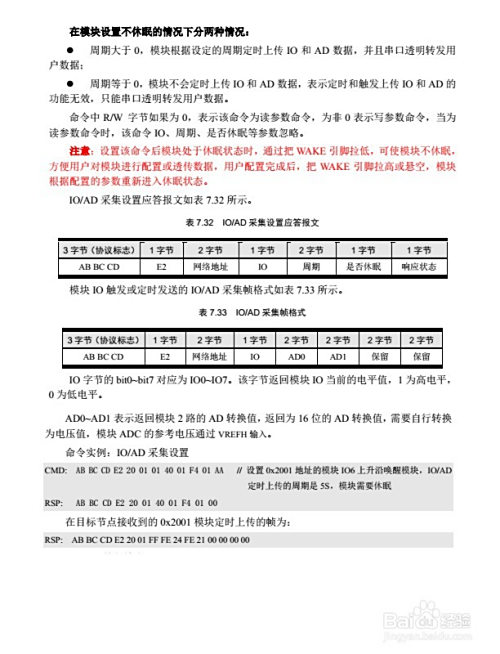

AD采集号令如下所示，当设置装备摆设了LM400TU模块IO/AD采集号令后，可以实此刻休眠和非休眠下，按时或IO触发上传AD采集值，号令详情如下两图。
END
AD采集号令设置装备摆设
- 1

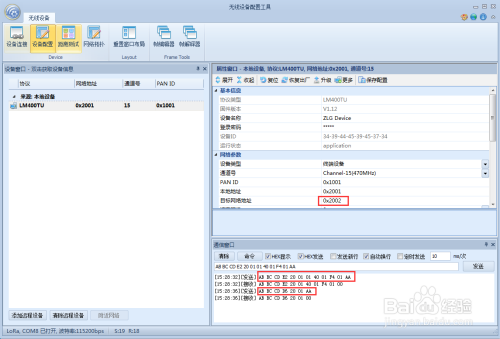

在1块评估板的串口发送区发送AB BC CD E2 20 01 01 40 01 F4 01 AA指令，代表在休眠下，按时5s或IO6上升沿触发上传AD采集值到方针地址模块，设置完当作还需发送复位指令才能生效，如下图所示。
END
AD采集通信结果
- 1

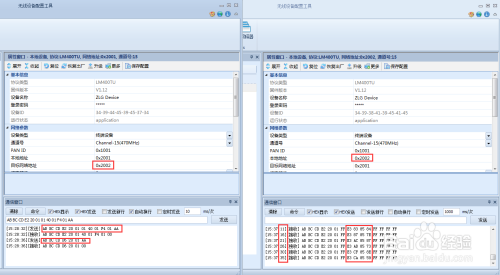

将当地地址为0x2002的LM400TU模块通电，并打开串口。当地设置装备摆设了AD采集指令的评估板（左边窗口），会按时5s上传2路AD采集值到当地地址为0x2002评估板（右边窗口）上，通信结果如下图所示。
END
注重事项
- 测试时请务必接上天线，避免损坏LM400TU模块。
