CAD制图中心线的几种快速画法

中心线又叫中线，常用间隔的点和短线段连成一线表示，在机械制图中广泛运用，它能给物体以准确的定位，下面就介绍CAD制图中心线的几种快速画法。

东西/原料

1

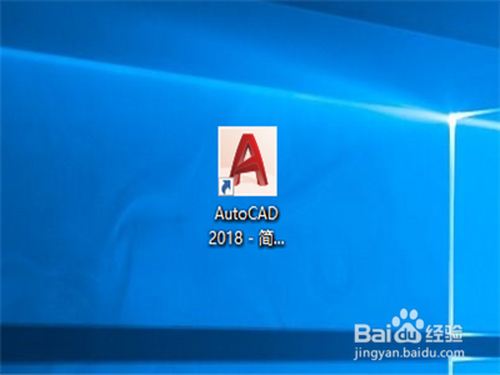

打开AutoCAD2018制图软件，如图所示。
2

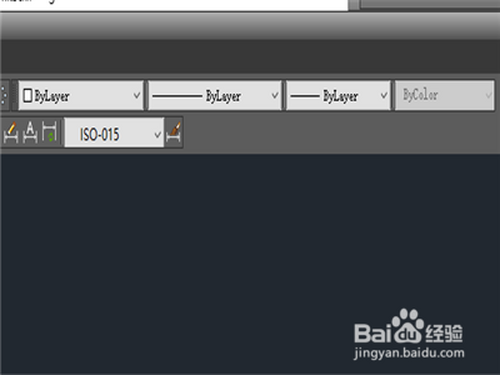

最常用的画中间线的方式：找到题目栏上的 特征。
3

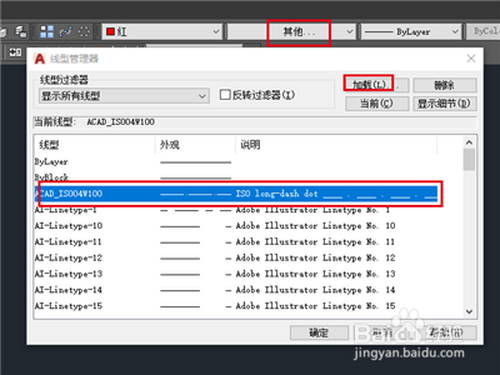

找到特征第二项，点开，里面会呈现已用的线型，若是没有中间线，下拉到最下面，找到其他，点开其他，呈现线型办理器对话框，加载需要的中间线，如图红色框暗示的位置。
4

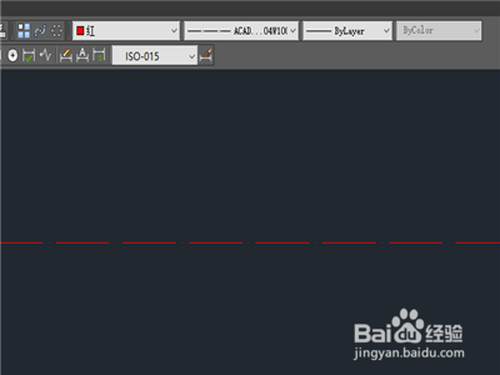

再次回到特征第二项，点开，里面就会呈现加载的中间线，这时辰选择中间线，用绘制直线号令，就会绘制出如图所示的中间线。
5

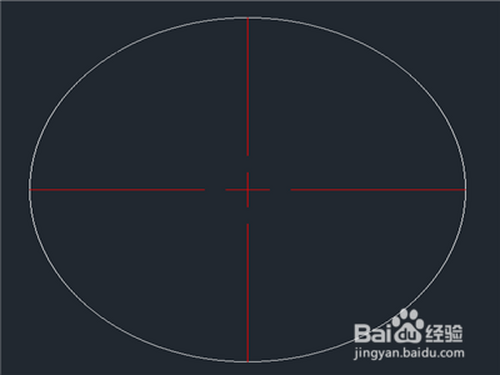

除了以上所说的常规的绘制方式，还有比力简单的运用快捷键绘制中间线的方式，起首是圆中间线的绘制方式，输入快捷键 CM，然后按回车键，鼠标点下圆，这时辰就会呈现如图所示绘制的中间线。
6

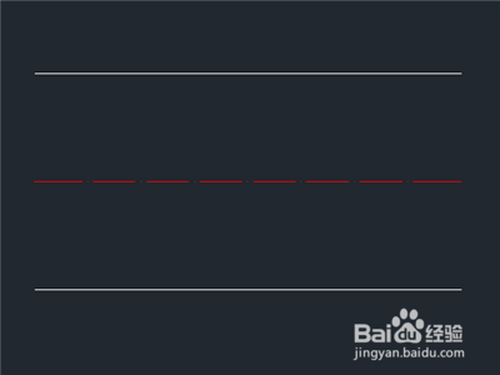

两条平行线之间的中间线：输入快捷键 CL，然后按回车键，鼠标别离点下两条平行线，这时辰就会呈现如图所示绘制的中间线。
