Cisco 胖AP桥接配置方法
方式/步调
- 1
一、根桥ＡＰ设置

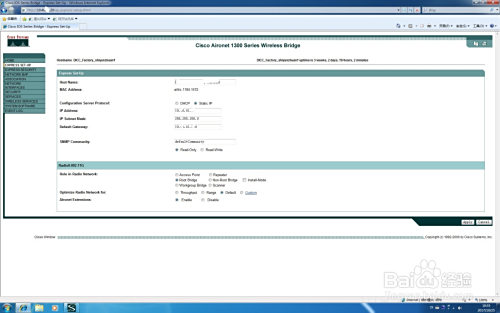

１.点击Express set-up,点窜hostname,设置装备摆设静态IP、掩码、网关;点击Apply；
- 2

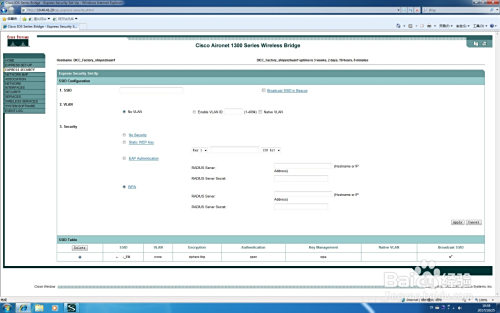

２.Express Security，
建立SSID 、勾选Broadcast SSID in Beacon,点击Apply；
- 3

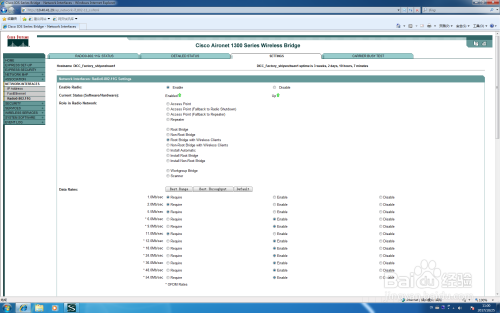

３.NETWORK INTERFACES，点击2.5GHz, SETTINGS,勾选enable，而且勾选Root brige with wireless Clients；5GHz近似；点击Apply；
- 4

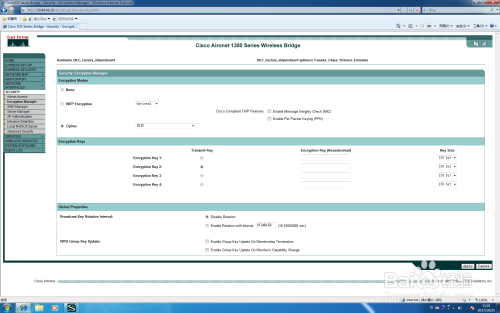

４.Encryption Manager,选中Cipher,选择TKIP,点击Aplly；
- 5

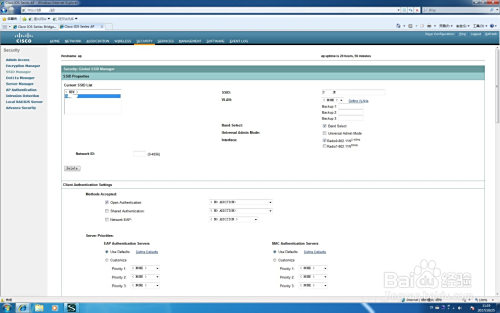

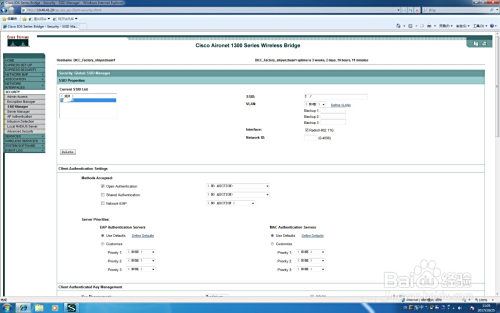

５.SSID Manager,选中建立的SSID,选中Interface下的接口，选中Open authentication；
- 6

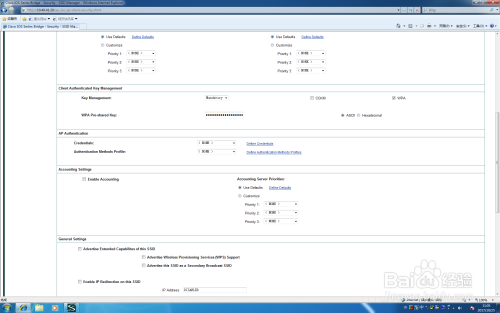

6.Client Authenticated Key Management,Key Management选择Madatory,勾选WPA.在WPA pre-shared key中输入需要设置装备摆设无线暗码；
- 7

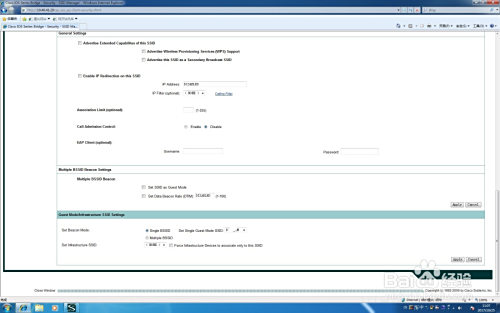

7.在Ｇuest Mode下面 选择之前设置的SSID,点击Apply便可。
- 8
以上为根桥设置装备摆设。
- 9
二．桥接客户端ＡＰ设置装备摆设

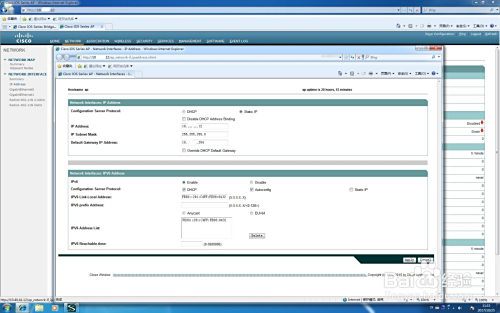

１.点击nework,进入network interface设置装备摆设静态IP、掩码、网关;点击Apply；
- 10
２.点击Security，进入SSID Manager建立SSID （名字要和根桥一样）、勾选Band select SSID 及要启用的无线接口,点击Apply；
- 11

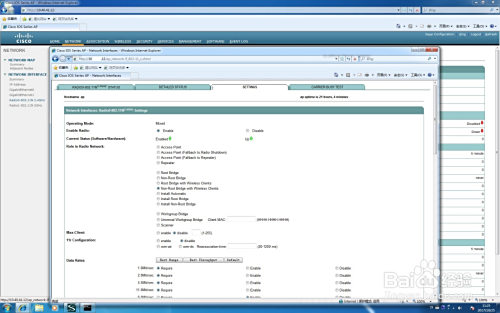

３.NETWORK INTERFACES，点击2.４GHz, SETTINGS,勾选enable，而且勾选Non-Root brige with wireless Clients；5GHz近似；点击Apply；
- 12

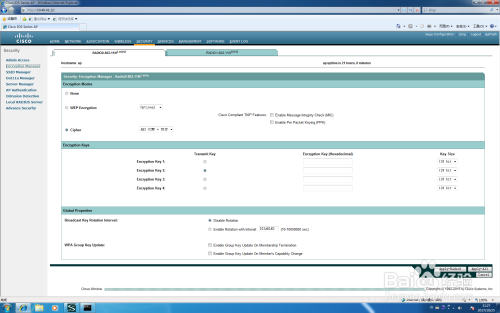

４.Encryption Manager,选中Cipher,选择AES CCMP+TKIP,点击Applly-Radio0；
- 13

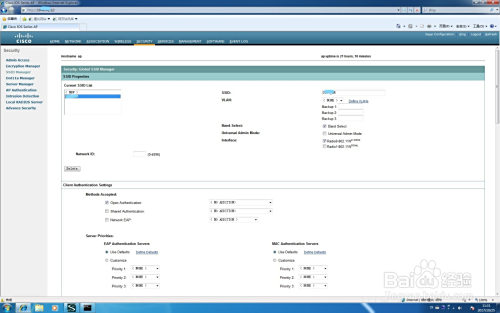

５.SSID Manager,选中建立的SSID,选中Interface下的接口，选中Open authentication；
- 14

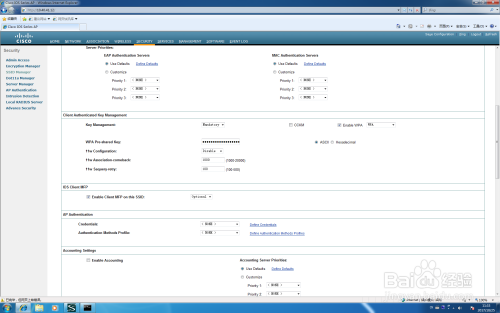

6.Client Authenticated Key Management,Key Management选择Madatory,勾选Enable WPA.
选择WPA,在WPA pre-shared key中输入需要设置装备摆设无线暗码(暗码必需和根桥一致)；
- 15

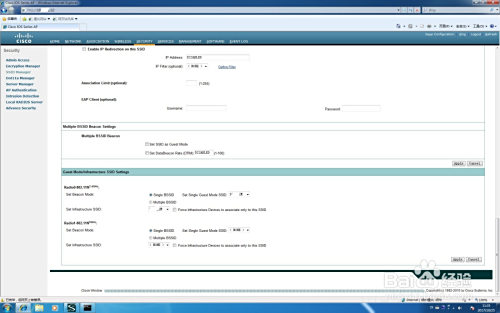

7.在Ｇuest Mode下面 选择之前设置的SSID,点击Apply便可。
- 16
以上是客户端ＡＰ的设置装备摆设。
- 17
三．桥接链路查抄
telnet进入桥接的两台ＡＰ输入以下号令
#show cdp neighbors
经由过程以上号令可以看到已经桥接的设备及型号
#show dot11 associations
经由过程以上号令可以查看桥接的设备的ＩＰ地址和ＭＡＣ地址及客户端ＩＰ及ＭＡＣ
在非根桥ＡＰ上经由过程ping网关测试收集毗连性
经由过程以上测试可以看出两台无线ＡＰ桥接正常而且客户端可以正常毗连ＡＰ
END
