智慧工厂中如何快速实现ZigBee转以太网

随着数字化工厂的推进，通过工业物联网技术，实时掌握产销流程、减少人工干预和无线采集生产线数据成为智能化工厂发展趋势，同时合理进行生产计划编排，加上绿色智能系统等新兴技术于一体，构建一个高效、环保、舒适的智慧工厂体系。而如何在智慧工厂中快速实现ZigBee转以太网呢？下面将介绍使用高性能工业级ZigBee转以太网网关快速实现ZigBee与以太网的转换。

东西/原料

ZBNET-300C-U以太网转ZigBee模块
电脑
Win7/Win10操作系统
设置装备摆设软件ZNetCom、波特率计较软件

功能概述

1
ZBNET-300C-U可实现ZigBee 与以太网数据的及时透传。采用工业级尺度设计，无需二次开辟即可快速将ZigBee局域收集接入互联网，及时实现ZigBee 节制和数据采集的目标。大功率ZigBee射频收发器，具备更高的领受活络度，通信距离笼盖半径可达2.5km。配备10M/100M自顺应以太网接口，撑持TCP Server、TCP Client、UDP和RealCOM driver 等多种工作模式。
END

硬件申明

1
电源接口

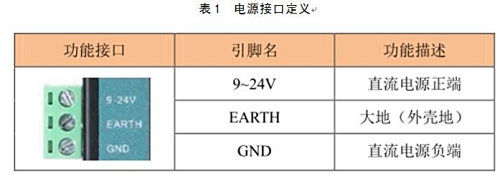

ZBNET系列产物利用9~24V直流电源，其接口如表1所示，搭载EARTH端子，可实现静电与浪涌释放。
2
以太网接口

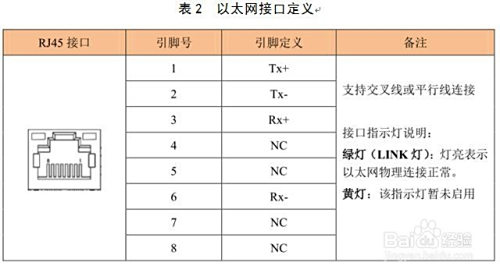

ZBNET系列产物的以太网接口界说如表2所示。
3
天线接口

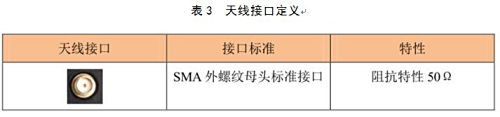

设备无线端采用尺度的SMA天线接口，接口申明如表3所示。
4
功能接口

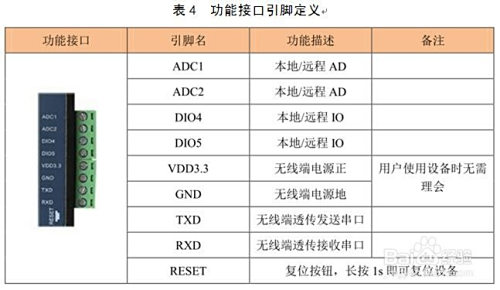

ZBNET系列产物拥有8个功能引脚。界说如表3所示。
5
LED指示灯

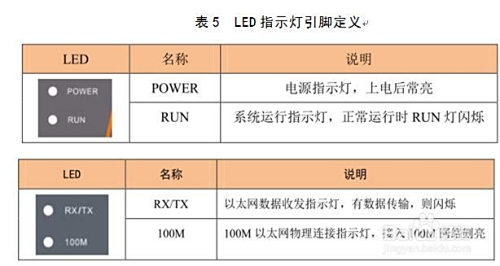

ZBNET系列产物共带4个LED指示灯，系统运行状况如表5所示。
END

快速应用指南

1
利用设备之前，需知道设备IP地址，设备可有 “静态获取”和“动态获取”两种功能。
静态获取：用户指定的“IP地址”、“子网掩码”和“网关”；
动态获取：利用DHCP和谈，从DHCP办事器获取IP地址、子网掩码和网关等信息。
设备IP
ZBNET系列产物默认IP为：192.168.0.178。
2
设备IP获取
可经由过程ZNetCom软件获取设备当前的IP：
ZNetCom软件是设备的设置装备摆设软件，可经由过程软件获取设备的当前IP，并对其进行设置装备摆设，利用ZnetCom软件获取设备IP的步调如下：
将设备接上9~24V直流电源，利用网线将设备的LAN口毗连至PC机网口；

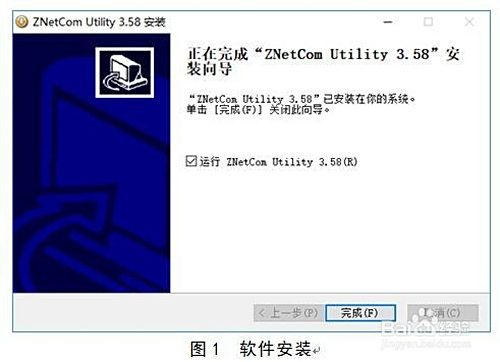

安装 ZNetCom软件，如图1所示；

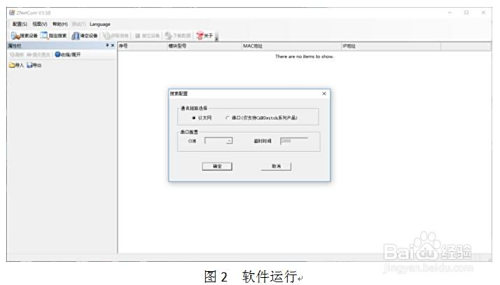

运行ZNetCom 软件呈现如图2所示界面；
封闭PC机自己的防火墙和杀毒软件；

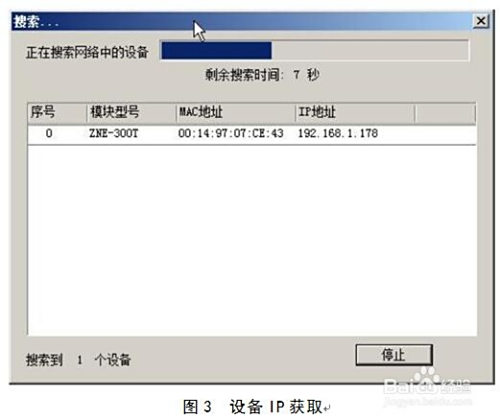

单击呈现如图3所示界面，可以获知设备 IP 地址。
3
PC与设备统一网段设置
在利用PC与 ZBNET设备进行通信前，需要包管用户的PC机内有以太网卡，使PC机与ZBNET设备须在统一个网段内。
（1）增添机本机IP地址：

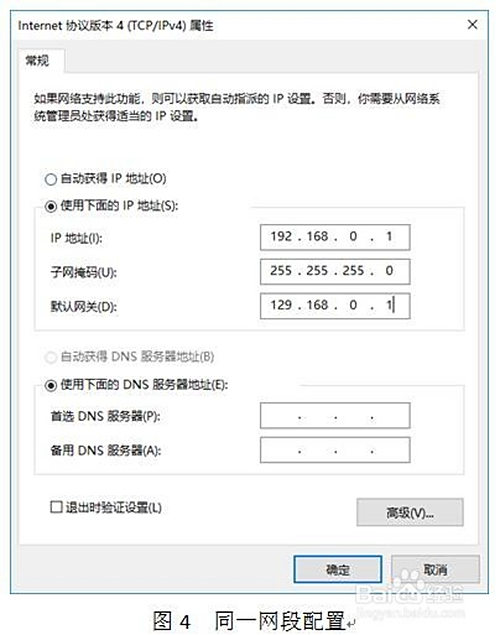

ZBNET设备的IP地址时默认IP192.168.0.178。用户右击收集属性。选择当地毗连图标，再右击当地毗连属性。如图4所示。
END

工作模式

1
ZBNET设备4种工作模式，介绍如下：
TCP Server模式

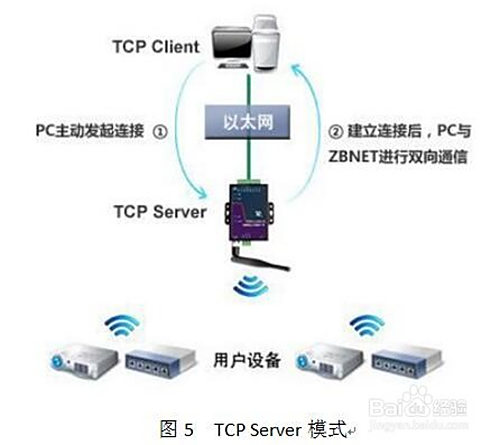

TCP Server下，设备不会本家儿动与其它设备毗连。它始终期待客户端的毗连，在与客户端成立毗连后即可进行双标的目的通信。如图5所示。
2
TCP Client模式

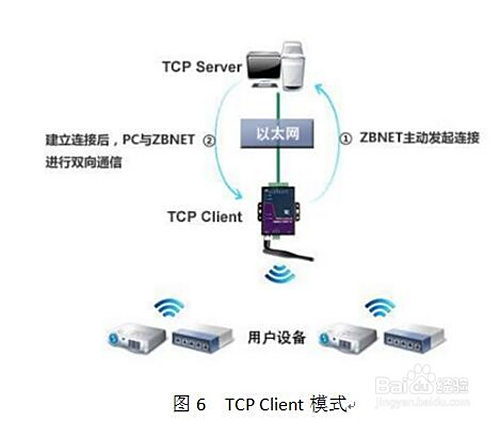

TCP Client下，ZBNET设备将本家儿动与预先设定好的办事器毗连。若毗连不当作功，客户端将不竭测验考试与TCP成立毗连。毗连后即可进行双标的目的数据通信。如图6所示。
3
Real COM模式

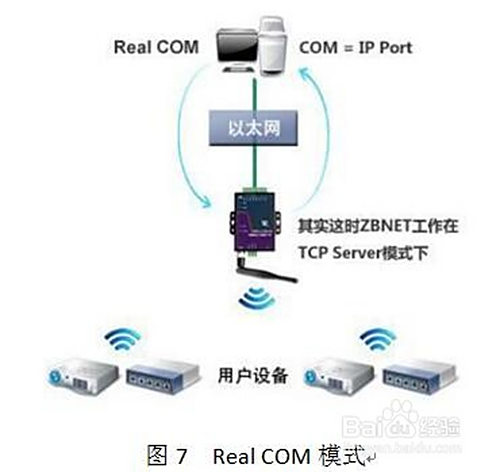

Real COM下，现实是TCP Server模式，在上位机运行的一个后台办事程序将本家儿动毗连 ZBNET，在PC端增添一个串口，可理解为一个ZigBee节点经由过程无线接入到ZBNET后。该模式实现“PC机经由过程串口与串口设备通信”体例的无缝进级。
4
UDP模式

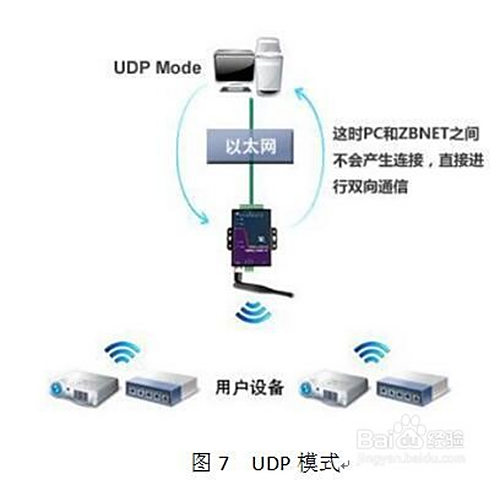

UDP模式利用UDP和谈进行数据通信。不需要基于毗连的通信体例，不克不及数据包是否能准确领受，但UDP体例是一种较简单的通信体例，不会增添过多的额外通信量。UDP工作体例并不轻易犯错。地位都是相等的，不存在办事器和客户端。
END

ZigBee无线端设置装备摆设申明

1
ZigBee转以太网设备无线端知足FastZigBee和谈，可按照现实的应用需求矫捷运用，以构建分歧形式的收集。包罗姑且的参数设置装备摆设和谈（失落电丢掉）和永远的参数设置装备摆设和谈（失落电保留）。
ZigBee 无线端设置装备摆设方式包罗三种：
软件设置装备摆设：采用ZigBeeCfg设置装备摆设（前提是需工作在虚拟串口模式下）；
AT指令设置装备摆设：发送AT指令进行设置装备摆设；
无线长途设置装备摆设：其他知足FastZigBee和谈的设备对ZBNET进行长途设置装备摆设。
END

数据转换示例

1
PC毗连设备
给设备上电，用以太网线缆毗连PC与ZBNET-300C-U。
2
虚拟串口调试
打开ZNetCom软件，搜刮模块；
搜刮模块后，点击遏制；
双击设备进入设置装备摆设界面；
选择Real COM模式，设置装备摆设串口波特率为115200、串口数据位为 8、串口遏制位设为1、串口校验位为无；
输入暗码88888，提交更改。
3
设置装备摆设ZigBee参数
（1）建立虚拟串口
（2）设置装备摆设ZigBee设备
点击ZNetCManager软件的启动办事，直到毗连当作功；
启动ZigBee 设置装备摆设软件，选择响应串口，并打开串口；
选择FastZigbee选项后，获守信息并设置装备摆设ZigBee参数；
点击更改设置装备摆设，输入暗码88888，点OK。
END

常见问题

1
经由过程软件设置REAL COM工作模式，可是PC没有呈现新的串口？
答：需要装znetcmanager这个东西，建立新的串口之后，将新的串口绑定当前设备的IP+工作端标语，就可以用串口东西节制这个设备通信了。
2
设置装备摆设东西Znetcom设置Iport-3设备的tcp毗连之后发送动静的选项是灰色的，改怎么处置？
答：更新Znetcom软件到3.57版本之后，上位机软件就没有这块的限制了。
3
TCP Client模式下怎么进行快速毗连？
答：在该模式下，TCP 办事器 IP 由“方针 IP”确定；TCP 办事器端口由“方针端口”确定。设定有用的“方针端口”和“方针 IP”后，设备会按照设置毗连指定的 TCP 办事器，直到毗连当作功。
