proe果盘的建模方法
proe是常用的三维建模软件，这里介绍使用proe的可变截面扫描工具创建果盘的方法，下面跟着小编一起绘制。
东西/原料

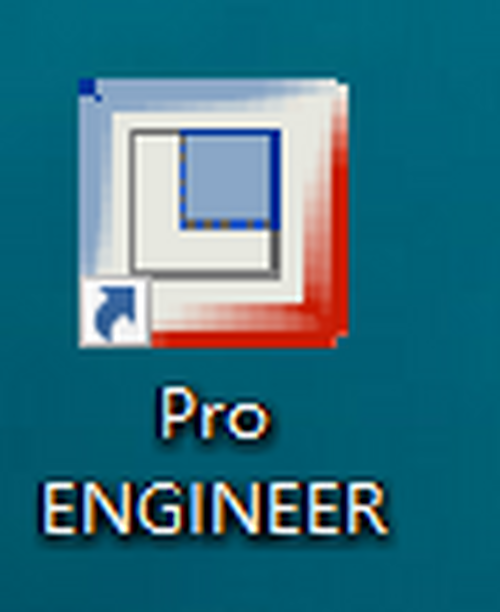

- proe
方式/步调
- 1

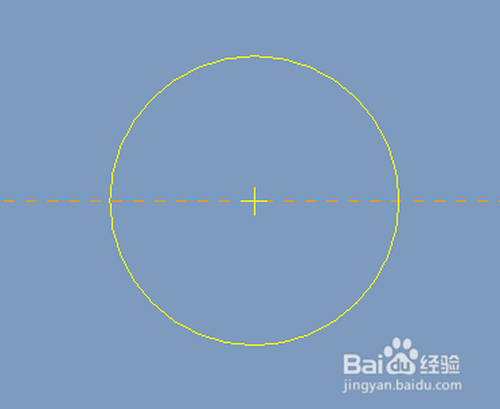

第一步，选择草绘东西，在上视基准面上绘制一个直径为50的圆，确定草图。
- 2

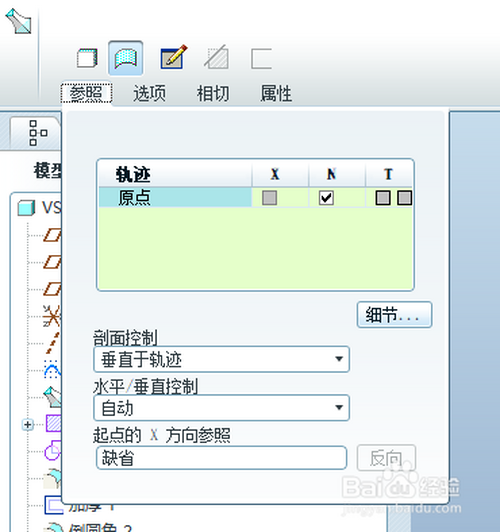

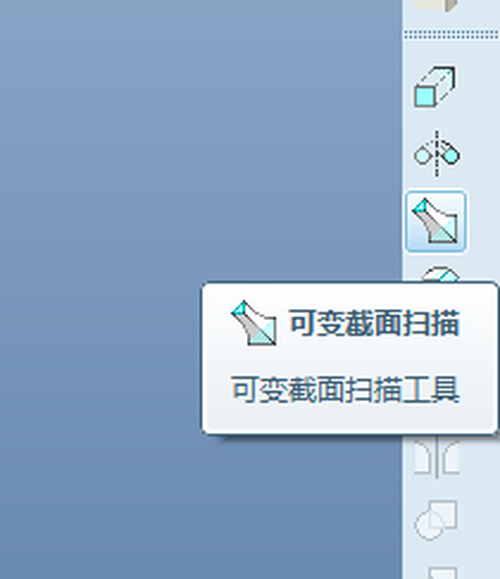

第二步，点击右侧东西栏的可变截面扫描东西，在左上角弹出的编纂栏参照处选择圆作为轨迹，注重这里选择扫描为曲面。
- 3

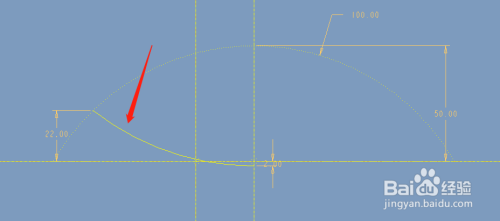

第三步，选择建立或编纂扫描剖面，然后绘制如下图的草图。
- 4

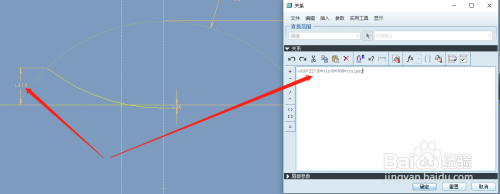

第四步，是最最关头的一步，我们要将弧线的高度作为可变的点，在东西栏的关系项里，输入如下图的函数关系。
- 5

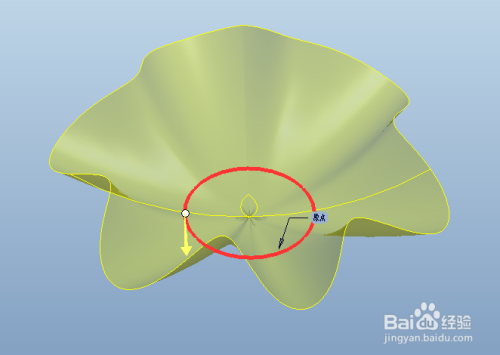

第五步，确定草图，这时辰就能看到扫描的预览成果。
- 6

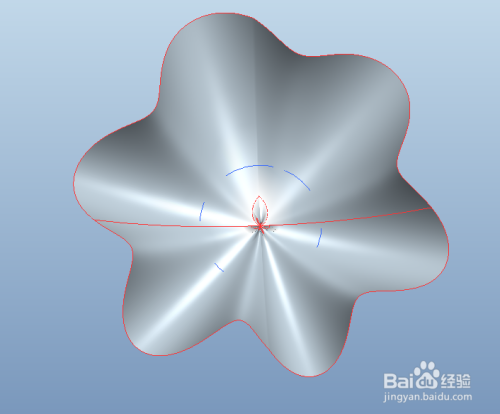

第六步，确定可变截面扫描成果，获得果盘的扫描面。
- 7

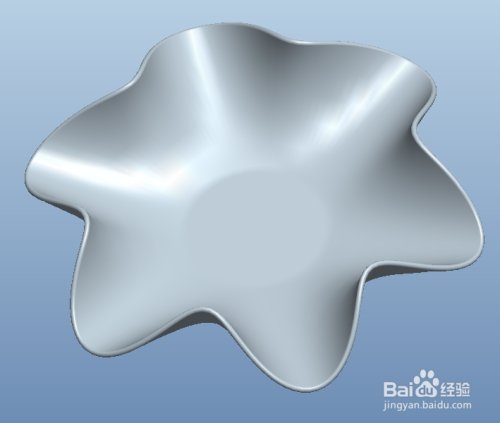

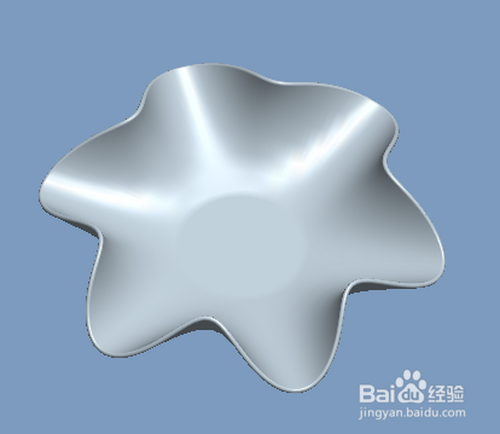

最后再对截面恰当处置，导圆角、加厚，最终完当作果盘的建模。
END
总结
- 1
1、绘制圆轨迹。
2、利用可变截面扫描东西。
3、绘制剖面。
4、成立可变点的函数关系。
5、确定草图。
6、确定可变扫描成果。
END
注重事项
- 要理解可变截面扫描的思惟。
