什么是竣工图(As-Built Drawings)？

竣工图是建筑工程竣工时制作的最后一套图纸，包括对原施工图所作的一切修改，包括注释、修改、修改等，当原始图纸通常使用计算机辅助设计（CAD）软件生成时，竣工图通常包含手写注释、草图和变更竣工图显示的是实际结构，这可能与...

竣工图是建筑工程竣工时制作的最后一套图纸，包括对原施工图所作的一切修改，包括注释、修改、修改等，当原始图纸通常使用计算机辅助设计（CAD）软件生成时，竣工图通常包含手写注释、草图和变更

竣工图显示的是实际结构，这可能与原始设计不同。要了解竣工图是如何绘制的，了解施工图的绘制过程是很有帮助的。项目的业主或开发商将聘请建筑师或工程师设计拟建建筑。这些设计专业人员将根据业主的想法和要求为项目绘制施工图。一旦业主批准了这些计划，它们被提交给当地的许可机构以获得建筑许可证。这套最终的计划通常被称为"许可证集"或"100%施工图"。

竣工图是建筑工程竣工时制作的最后一套图纸当建筑商开始项目工作时，他将使用施工图来布置墙壁、安装管道系统、铺设电线并建造建筑的其余部分。在这一过程中，他可能会遇到一些不可预见的情况，这些情况要求项目的安装与平面图上所示的不同。对于简单的更改，他通常只需自己解决问题，并记录下建筑计划的变化。然而，更重要的问题是，建造商必须联系建筑师或业主寻求指导。

通常在竣工图之前使用计算机辅助设计图纸建造商通常会以信息请求（RFI）的形式发送对问题的解释。当建筑师或业主作出回应时，他或她可以发送一份草图、一份完整的图纸或一份简单的书面指令。建造商将利用此响应来解决问题，在整个项目中，业主还可以向施工文件发出其他正式的变更请求。施工方还将在竣工图上记录业主的要求在较大的项目中，所有的主要承包商和分包商都可以维护他们自己的竣工图，这使得电工、管道工、干墙承包商和其他专业人员可以在不耽误工作的情况下进行修改，以追踪单一的计划在项目结束时，所有竣工图纸组合成一套完整的竣工图，以交付给项目业主。大多数施工合同都包含竣工图的要求，但最好是在不需要竣工图的情况下提供这些图纸竣工图有几个重要的功能。它们可以告知业主电线、管道和其他隐藏部件的位置，以便于维修和维护。它们也有助于将来的翻新，并可作为日后制定改建计划时的基础。当地政府或许可证机构也可能要求提供竣工图的副本，以显示喷水管、火警警报器的位置，以及其他安全装置。

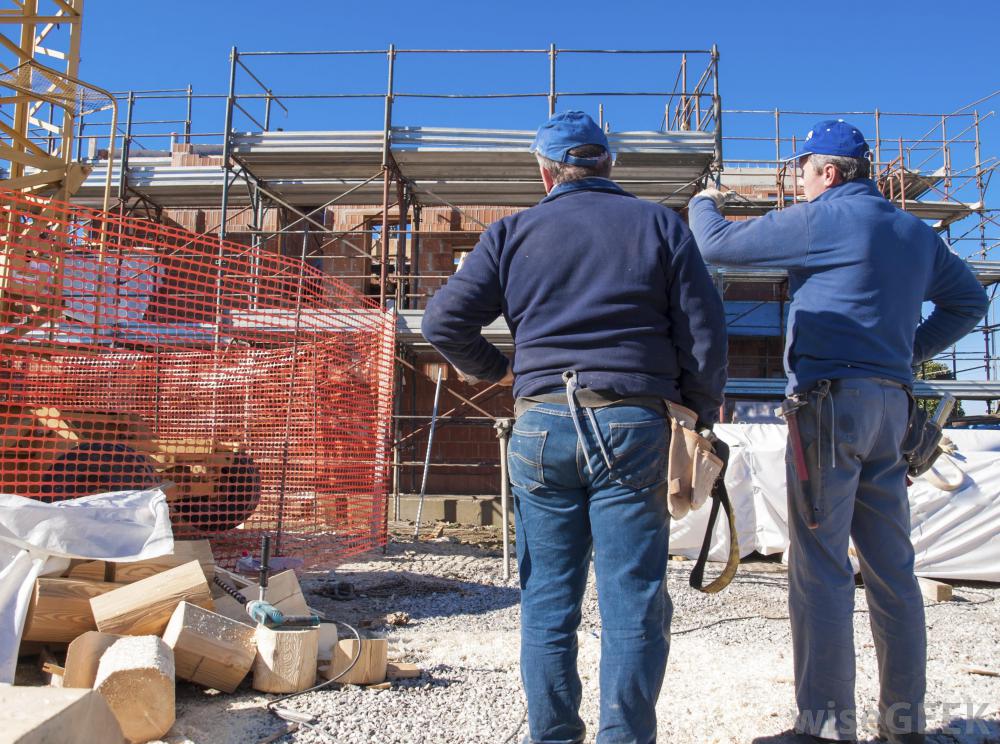

在较大的项目中，所有主要承包商都可以维护自己的竣工图。
