什么是零交叉电路(Zero Cross Circuit)？
过零电路是一种检测正弦波或交流电（AC）的自然形式时的瞬间的电路，振幅为零伏，并向其控制电路发送信号。它在防止高浪涌电流、保护白炽灯和加热器等电阻负载以及防止对电子电路产生电磁干扰的高浪涌电流方面非常有用。零交...
过零电路是一种检测正弦波或交流电（AC）的自然形式时的瞬间的电路，振幅为零伏，并向其控制电路发送信号。它在防止高浪涌电流、保护白炽灯和加热器等电阻负载以及防止对电子电路产生电磁干扰的高浪涌电流方面非常有用。零交叉电路检测电源在一个周期内的两次线电压，在接通电源开关之前，确保瞬时电源线电压为零。如果没有过零电路，开关可以在峰值电压水平下接通，导致突然的高浪涌电流。此外，过零电路还可以确保交流负载在电压周期中足够早地接通，以便从交流电源获得全部电源。

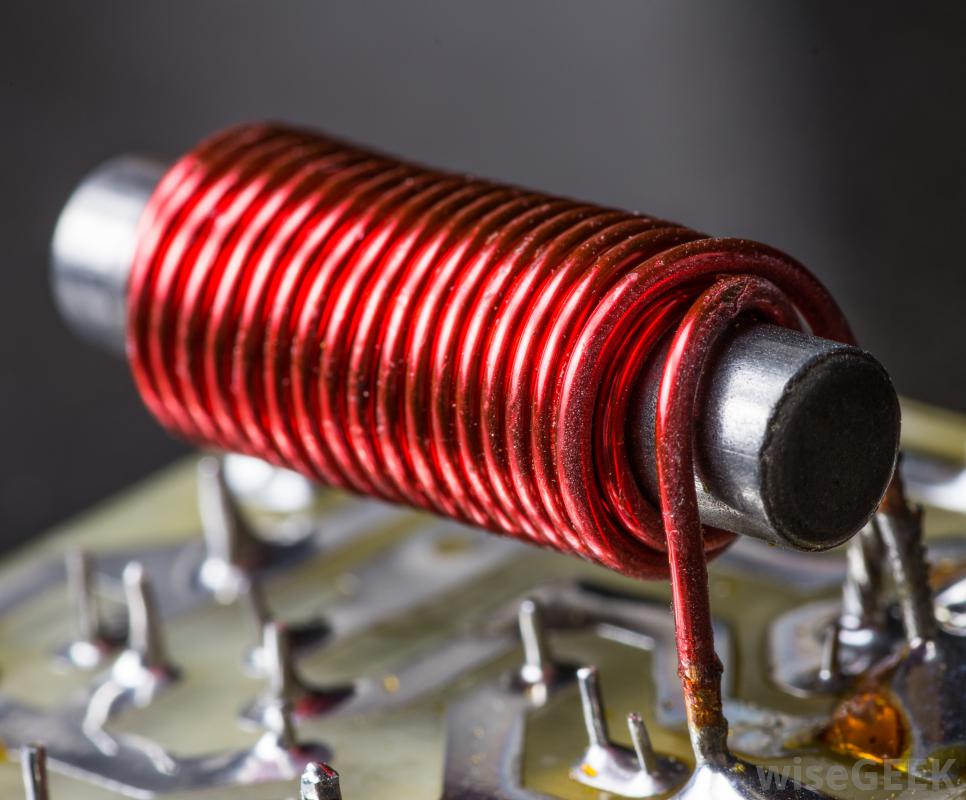

电感在以下情况下产生磁场电流作用于它。机电继电器电路不受益于零交叉电路，因为当来自主电源的交流电源为零时，继电器触点不能足够快地闭合以实现低电阻，这就是为什么继电器驱动器不能检测到零相位。另一方面，半导体开关能够很快地切换，因此这些器件受益于来自零交叉电路的信号。可控硅整流器（SCR）是电子功率开关，其性能与普通二极管非常相似，但与普通二极管不同，晶闸管需要触发信号才能进行正向传导。当触发事件发生时，当电流高于其保持电流时，晶闸管锁定'开启'有了功率二极管桥，可控硅可以双向工作，并且能够将全部交流电源转换成交流负载交流应用非常像机电继电器，因为它在两个方向上传导电流。它不同于可控硅控制，因为TRIAC触发器也是双向的，每次电压为零相位时都会触发TRIAC。有一些光隔离器设备被设计成简化TRIAC的提供触发器。光隔离器通过将主电源电路与控制电路分离来提高安全性。甚至还有零交叉发射光隔离器负责零交叉检测。零交叉电路变得有点复杂对于无功负载。电阻负载将具有同相的电压和电流。需要相位角电路来处理非电阻负载的触发电压，这些负载可能是电感性或电容性的。例如，由于这些设备的磁场和转子绕组使用的绕组，交流电机是电感性的电感负载中的交流负载电压引导电流。在过零电路中，感兴趣的过零电流是必须根据输入电压延迟的电流。大多数电感负载补偿电路将提供控制电压给零交叉电路，其延迟角等于负载上的电流滞后
电感在以下情况下产生磁场电流作用于它。机电继电器电路不受益于零交叉电路，因为当来自主电源的交流电源为零时，继电器触点不能足够快地闭合以实现低电阻，这就是为什么继电器驱动器不能检测到零相位。另一方面，半导体开关能够很快地切换，因此这些器件受益于来自零交叉电路的信号。可控硅整流器（SCR）是电子功率开关，其性能与普通二极管非常相似，但与普通二极管不同，晶闸管需要触发信号才能进行正向传导。当触发事件发生时，当电流高于其保持电流时，晶闸管锁定'开启'有了功率二极管桥，可控硅可以双向工作，并且能够将全部交流电源转换成交流负载交流应用非常像机电继电器，因为它在两个方向上传导电流。它不同于可控硅控制，因为TRIAC触发器也是双向的，每次电压为零相位时都会触发TRIAC。有一些光隔离器设备被设计成简化TRIAC的提供触发器。光隔离器通过将主电源电路与控制电路分离来提高安全性。甚至还有零交叉发射光隔离器负责零交叉检测。零交叉电路变得有点复杂对于无功负载。电阻负载将具有同相的电压和电流。需要相位角电路来处理非电阻负载的触发电压，这些负载可能是电感性或电容性的。例如，由于这些设备的磁场和转子绕组使用的绕组，交流电机是电感性的电感负载中的交流负载电压引导电流。在过零电路中，感兴趣的过零电流是必须根据输入电压延迟的电流。大多数电感负载补偿电路将提供控制电压给零交叉电路，其延迟角等于负载上的电流滞后
