【详细教程】DEM高程如何生成等高线

根据DEM提取等高线是DEM的一个大的应用方向。通过等高线可以对水库的坝址选择、港口的选址等对地形要求比较严格的建筑选址工作提供精准的依据。还可以对公路、铁路线的设计提供路线选择，地形起伏对线路的影响等数据。本文介绍如何用DEM来提取CAD等高线的两种方法

东西/原料

LocaSpace Viewer地图下载器（以下简称LSV）
ArcGIS
Global Mappera

方式/步调

1
起首，要下载DEM数据，这里保举大师在在LSV软件上下载DEM数据，5米12米30米肆意都可以，并且下载速度比力快，数据质量比力好，接下来提取等高线。
2
01 用ArcGIS提取等高线

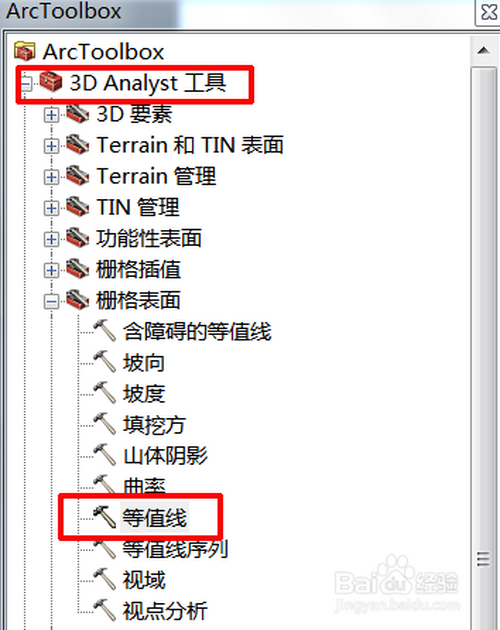

1、DEM下载完当作后加载到ArcGIS中，起头提取等高线操作：打开ArcToolbox->3D Analyst东西->栅格概况->等值线：
3

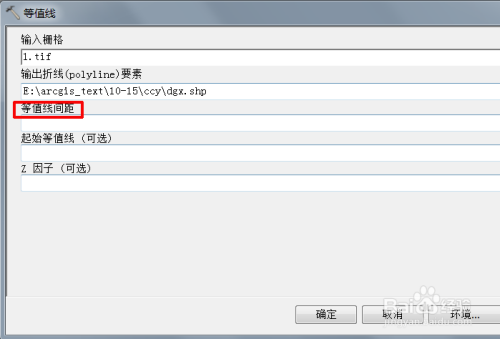

2、等值线的间距跟小我环境设定，这个是节制等高线疏密的，其他两项默认就好。点击确定起头生当作等高线过程。
4
02 用Global Mappera提取等高线
用Global Mapper提取等高线，速度快，存储格局也良多。
1、加载DEM到Global Mapper
5
2、裁剪DEM
在生当作等高线之前，一般先需要对DEM进行裁剪，以提取方针区域的DEM。方针区域数据可以利用LSV进行绘制（同DEM获取方式章节介绍），再保留为KML后拖拽到GM内，也可以直接在GM内绘制方针区域。

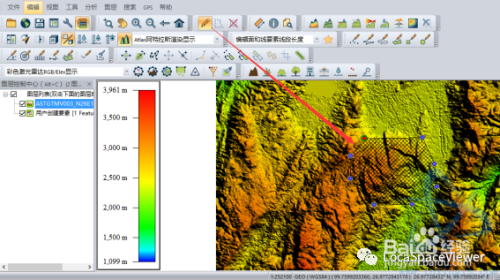

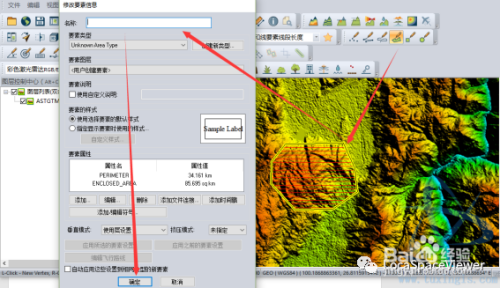

本例在GM中进行绘制。利用GM的绘制面东西，在地图长进行绘制，绘制完毕后右键竣事绘制。
6
方针区建立完毕后，用数字化东西选择该面要素：
7

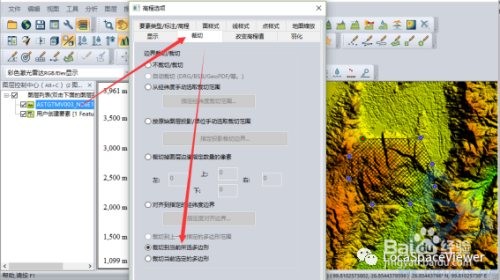

图层节制中间，双击DEM图层，裁剪》以当前选中多边形裁剪：
8

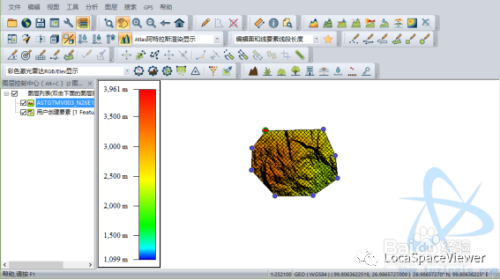

即可获得裁剪后的DEM：
9
3、生当作等高线

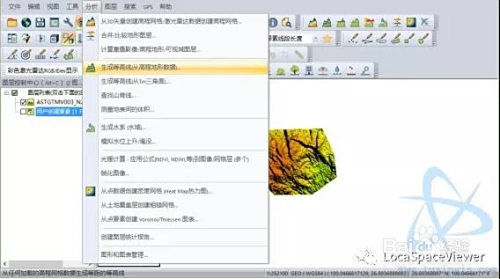

菜单》阐发》生当作等高线(从高程地形数据)：
10

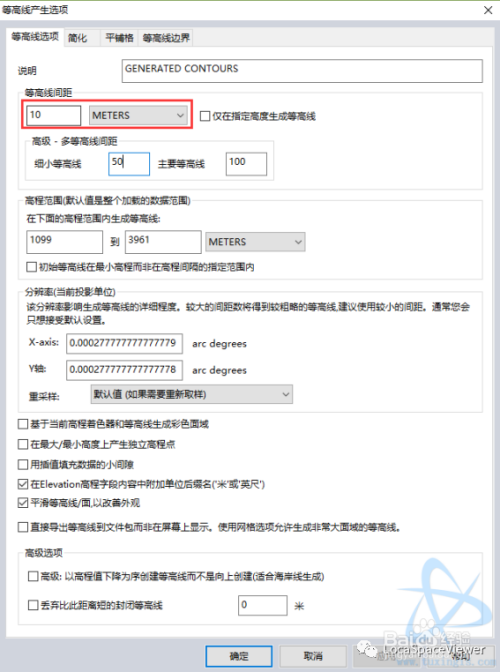

设置装备摆设等高线线距，本例以10m为线距：
11

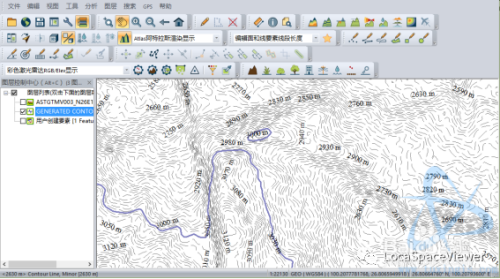

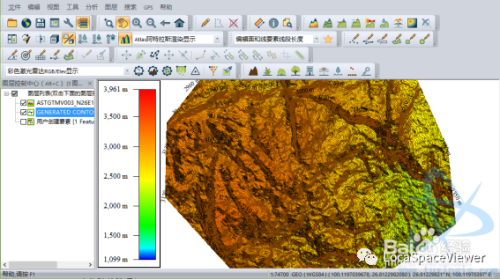

稍等半晌，等高线生当作完当作：
12
放大查看：
13
4、样式设置装备摆设
GM生当作等高线后，默认的样式可能不敷美不雅，若是想进行自由配色的话，可以在生当作的等高线图层属性内进行设置。
当然，配色步调并非必需步调，若是不需要进行配色的话，也是可以跳过该步调，直接进行下一步的。
方案一，按等高线曲线类型配色：
图层节制中间，双击等高线图层，打开图层属性。

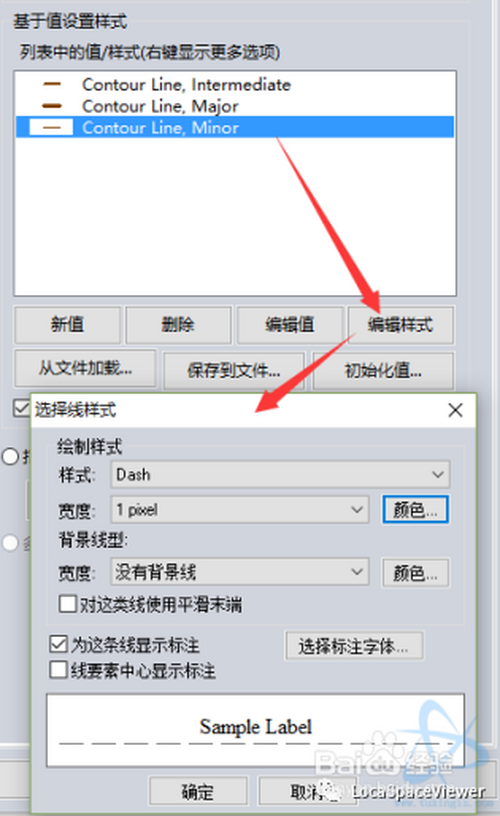

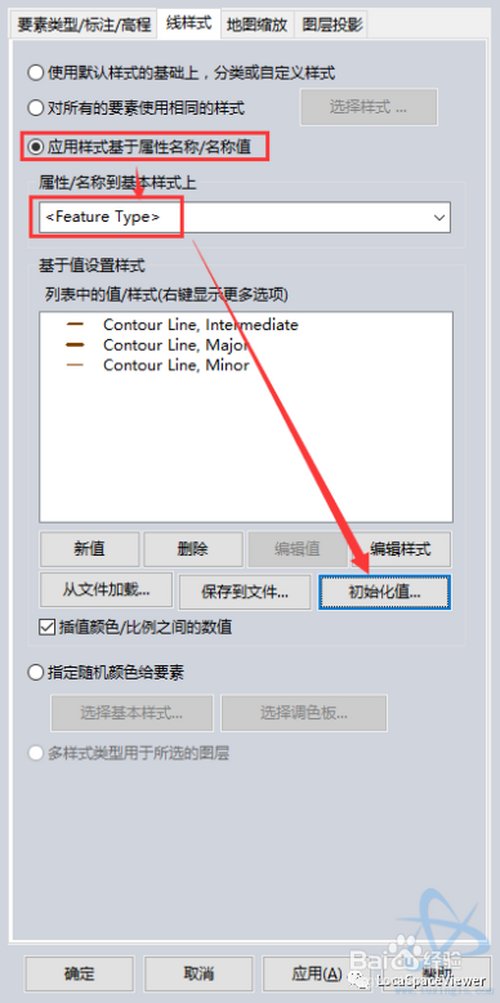

线样式》应用样式基于属性名称/名称值》Feature Type》初始化值
14
对每个曲线类型进行自力的样式设置：
15

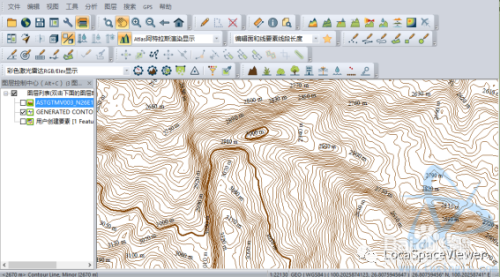

三个曲线类型都编纂好后，应用图层，即可看到配色后的等高线结果：
16
方案二，按海拔高度配色：
图层节制中间》双击等高线图层，打开图层属性。

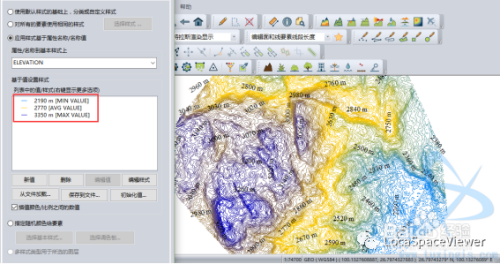

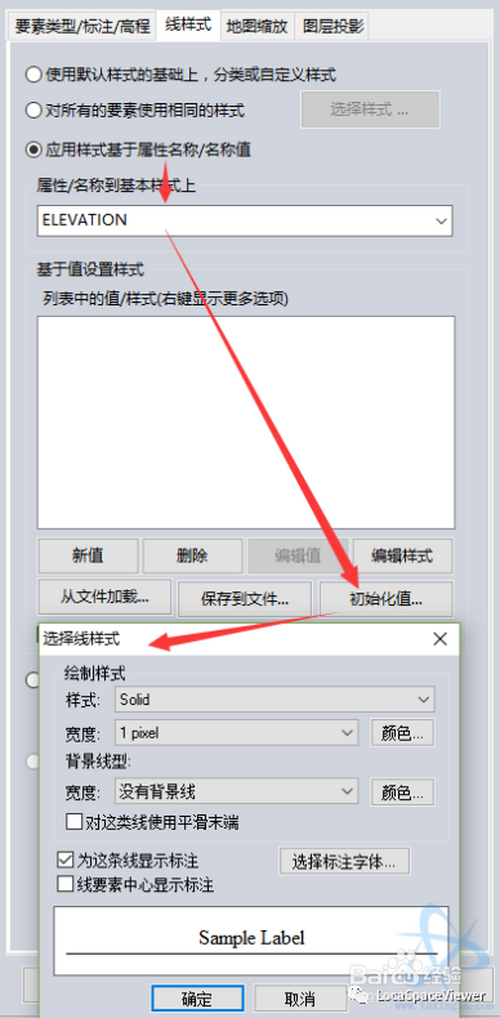

线样式》应用样式基于属性名称/名称值》ELEVATION》初始化值，设置初始样式：
17

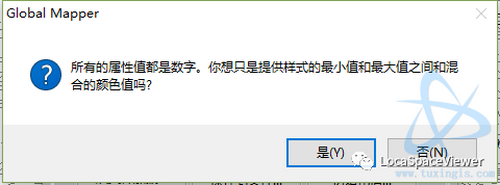

弹出的提醒点击是：
18
直策应用即可看到结果：
19
依旧可以对每条颜色节制线进行样式设置，来调整等高线图的颜色。
5、投影设置
等高线建造完当作后，若是是工程应用，还需要进行投影转换（我国划定，一般地形图采用高斯投影）。
投影转换的方式很简单，本例把当前数据投影转换到CGCS2000。
20
Global Mapper中，没有国度2000基准，是以需要手工添加。若是是西安1980和海说神聊京1954的话，Global Mapper内是有椭球的，可是并不克不及直接用，因为投影参数问题，除非投影到尺度80下，而不是处所80。
本例转换到2000，是以添加2000基准：
21
因为GM内也没有2000椭球，是以可以本身添加CGCS2000椭球，也可以用WGS84近似替代（误差极小）。

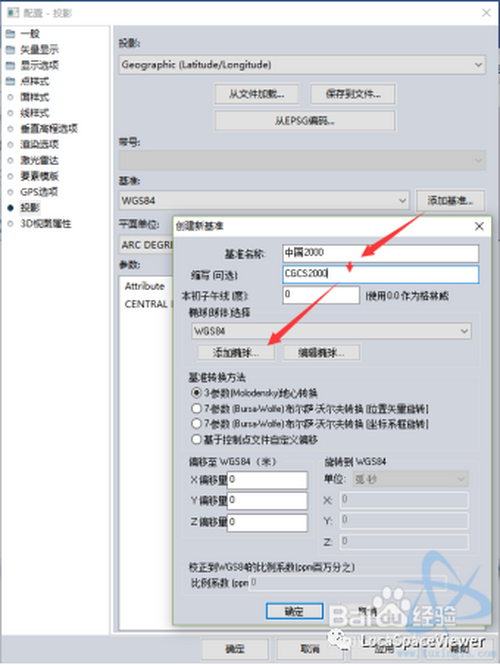

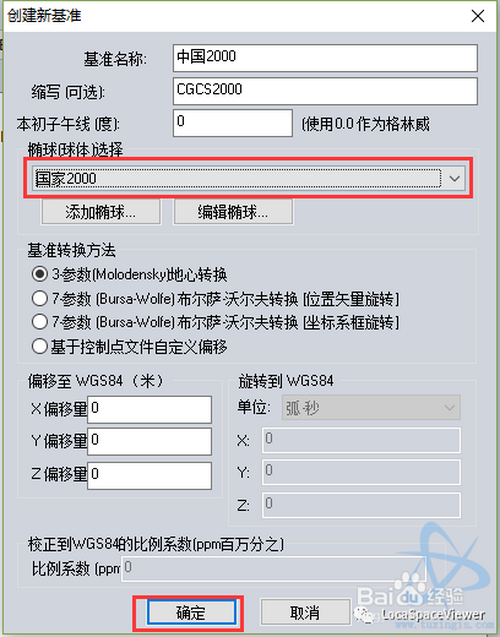

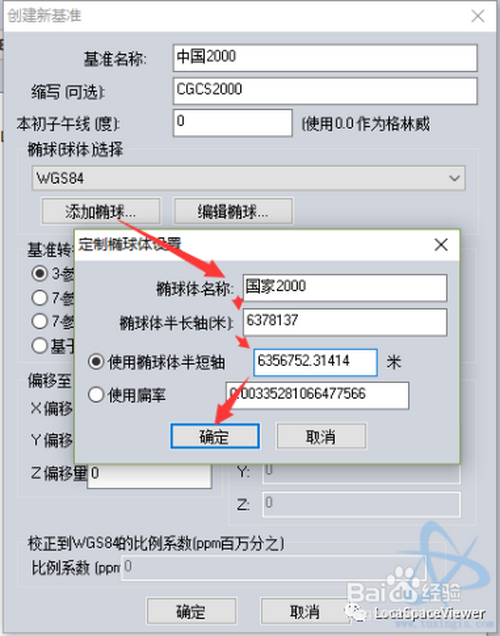

这里添加椭球：
22

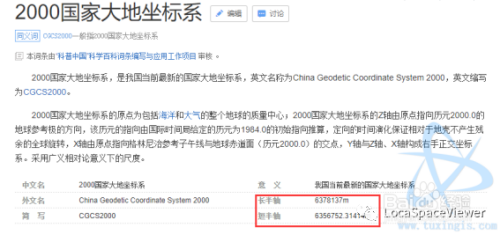

椭球参数从百度百科可以获取到：
23
添加椭球完当作后，点击确定，再在设置装备摆设基准点击确定即可：
24

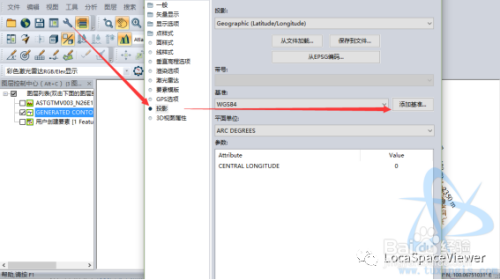

至此，我们有了国度2000椭球基准。接下来进行投影设置：
25

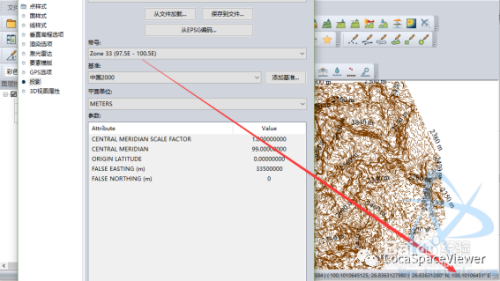

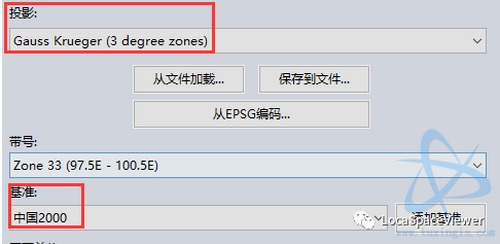

基准选择适才建立的中国2000，投影选择Gauss Krueger（3 degree zones）（高斯3度分带）。选择后，GM一般会主动填写带号，一般填写的带号是准确的，查抄方式也比力简单，对照带号规模是否包含了地图本家儿界面右下角坐标的经度值。
本例中，带号包含区域是97.5-100.5，而GM坐标显示数据坐标是100E，合适带号包含区域。
26
设置装备摆设完毕后，点击设置装备摆设对话框简直定按钮，完当作投影转换：
27

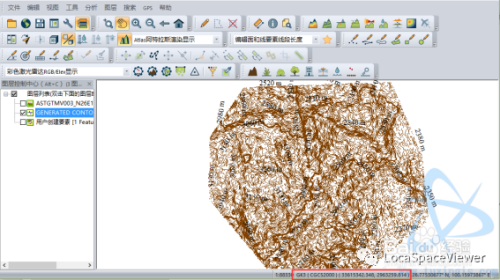

投影转换后，即可在右下角坐标栏看到国度2000高斯投影三度分带对应的坐标值。
6、输出dxf
等高线整体系体例作完毕后，可以进行输出。GM撑持几乎所有常见矢量格局的导出。本例以输出dxf为例。

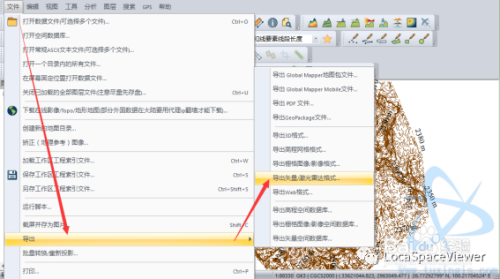

菜单，文件》导出》导出矢量/激光雷格局：
28

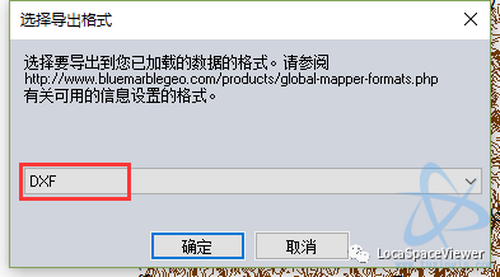

选择dxf格局：
29

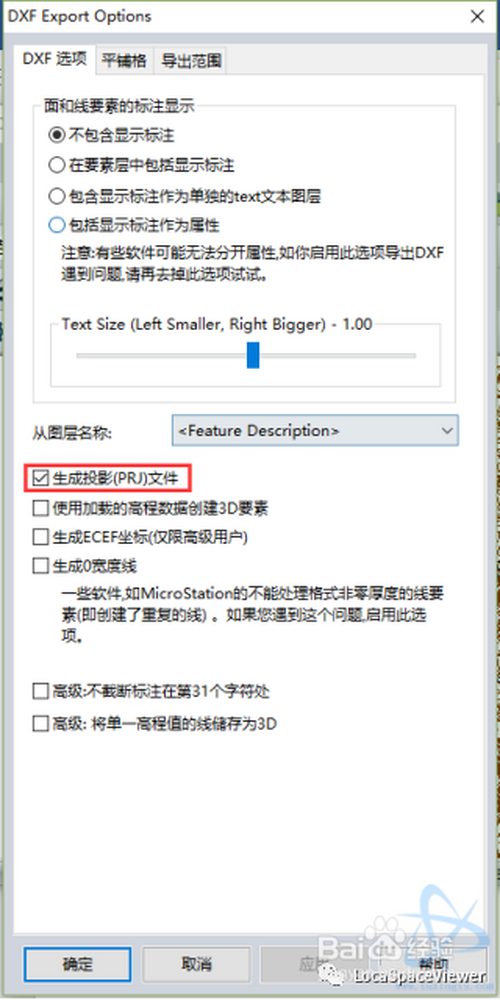

勾选prj文件，直接导出：
30
注：prj文件是投影文件，有了投影文件后，dxf即可在各类GIS软件中加载，如LSV、arcgis等软件。

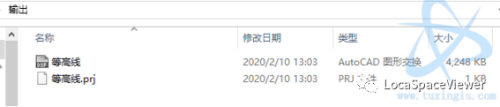

输出后获得dxf格局的等高线以及prj投影文件：
31
用CAD即可直接打开查看，对应的坐标也是尺度国度2000坐标系的坐标：
32
注：cad打开后，默承认能为空，原因是视口问题。直接输入号令zoom，然后输入a，回车即可。

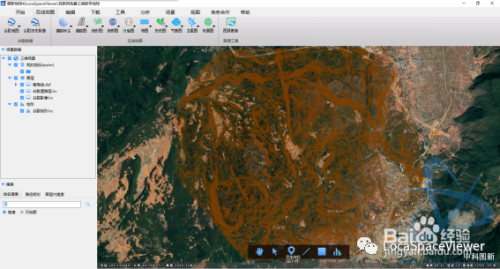

同样，因为该dxf文件带有prj文件，是以可以直接拖拽该dxf到LSV内进行查看：
