什么是扇形齿轮(Sector Gear)？
扇形齿轮是一种扁平的直齿型装置，它只在其圆周的一小段上有齿；齿轮的其余部分是光滑的。这些齿轮用于驱动其他元件，或在仅通过短弧而不是完全旋转的机构中自行驱动。它们通常出现在具有短、重复或往复运动的机构中，如时钟...
扇形齿轮是一种扁平的直齿型装置，它只在其圆周的一小段上有齿；齿轮的其余部分是光滑的。这些齿轮用于驱动其他元件，或在仅通过短弧而不是完全旋转的机构中自行驱动。它们通常出现在具有短、重复或往复运动的机构中，如时钟、执行器和转向装置扇形齿轮可能只有一个短齿面或两个相反的齿面，这取决于输出是径向还是线性，这种齿轮通常驱动另一个扇形齿轮或齿条齿轮

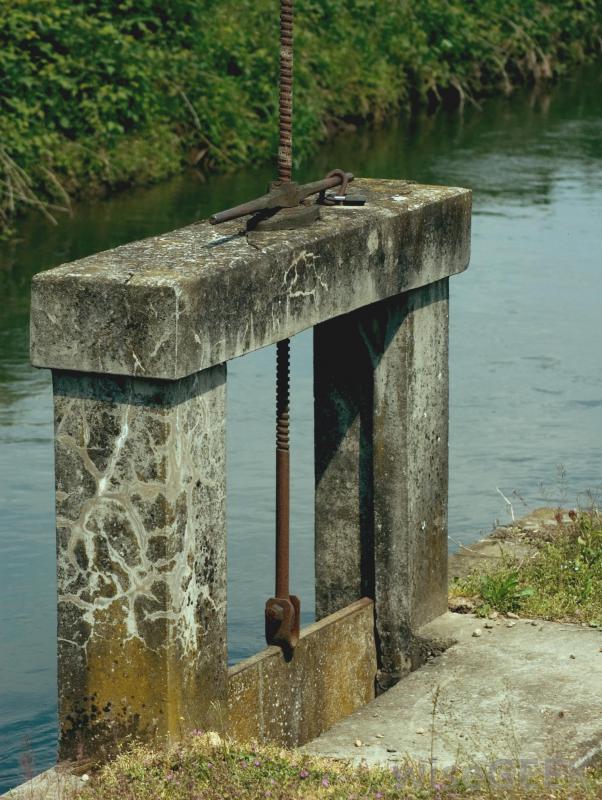

扇形齿轮通常也是从动齿轮，与低速和扭矩闸门一样。当短行程时，机构中需要齿轮传递运动，无需使用全量程齿轮来启动操作，因为大部分齿轮永远不会工作。这些短周期往复操作的例子包括时钟机构、线性和径向执行机构以及某些车辆上的转向装置。在这些应用中，运动范围通常接近360°全转，但通常情况下要小得多，运动的程度，加上空间限制，传输速率和扭矩要求，决定了扇形齿轮包括多少齿，以及它的总半径是多少扇形齿轮驱动的元件可以是圆形、正齿轮或平面齿条式线性齿轮，甚至可以是扇形齿轮。同样，扭矩和传递速度要求在决定最终的设计、尺寸和，以及这些从动齿轮的齿距。扇形齿轮也经常是从动齿轮，就像低速和扭矩水闸的情况一样。一个大的半圆扇形齿轮连接在闸门上，由一个较小的，全范围直齿轮。当需要大量的输入扭矩或更高的工作速度时，这种配置将被逆转。扇形齿轮设计的好处之一是其具有双输出的能力，通常具有不同的节距这些齿轮通常有两组，有时甚至更多的齿扇，它们驱动往复机构的不同部分。与全范围齿轮不同，如果需要不同的速度差，可以用不同的齿距切割齿组。扇形齿轮可以由各种材料制成，包括黑色金属、黄铜和高冲击塑料。
扇形齿轮通常也是从动齿轮，与低速和扭矩闸门一样。当短行程时，机构中需要齿轮传递运动，无需使用全量程齿轮来启动操作，因为大部分齿轮永远不会工作。这些短周期往复操作的例子包括时钟机构、线性和径向执行机构以及某些车辆上的转向装置。在这些应用中，运动范围通常接近360°全转，但通常情况下要小得多，运动的程度，加上空间限制，传输速率和扭矩要求，决定了扇形齿轮包括多少齿，以及它的总半径是多少扇形齿轮驱动的元件可以是圆形、正齿轮或平面齿条式线性齿轮，甚至可以是扇形齿轮。同样，扭矩和传递速度要求在决定最终的设计、尺寸和，以及这些从动齿轮的齿距。扇形齿轮也经常是从动齿轮，就像低速和扭矩水闸的情况一样。一个大的半圆扇形齿轮连接在闸门上，由一个较小的，全范围直齿轮。当需要大量的输入扭矩或更高的工作速度时，这种配置将被逆转。扇形齿轮设计的好处之一是其具有双输出的能力，通常具有不同的节距这些齿轮通常有两组，有时甚至更多的齿扇，它们驱动往复机构的不同部分。与全范围齿轮不同，如果需要不同的速度差，可以用不同的齿距切割齿组。扇形齿轮可以由各种材料制成，包括黑色金属、黄铜和高冲击塑料。
