UG建模

如图所示，灯壳的基本体创建完成后添加二个元素：加强筋和螺丝柱。

东西/原料

1
起首在模子的固定板处添加增强筋，因为作为塑胶件该处最易断裂，添加几道增强筋即可解决这问题。

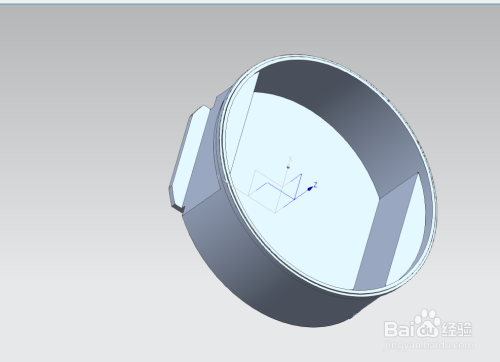

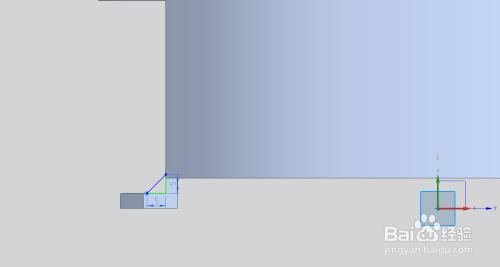

选用筋板号令，以YZ面作为截面线的草绘平面；在草绘中绘出一段毗连固定板与壳体的斜线；如图所示。
2

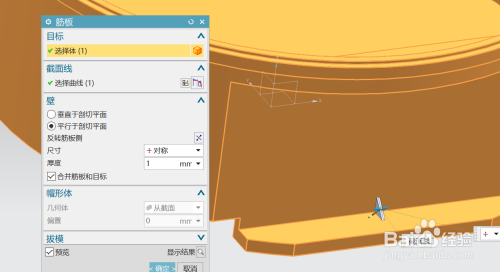

建立筋板对话框中，勾选平行于剖切平面，厚度为1；即可建立出一道增强筋。如图所示。
3

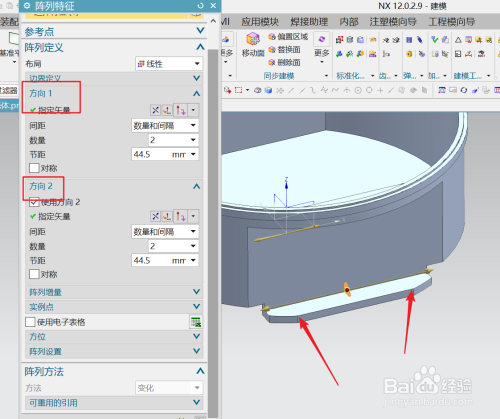

选中建立的增强筋，用线性阵列的体例，别离标的目的X轴正负偏向阵列一个增强筋，数目为2节距为44.5；如图所示。
4

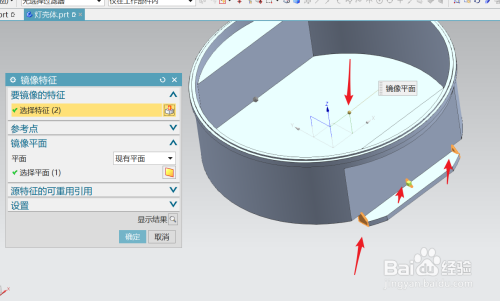

选中三个增强筋，用镜像特征号令，以XZ面为镜像平面进行镜像。使模子的另一面也获得三个增强筋；如图所示。
5

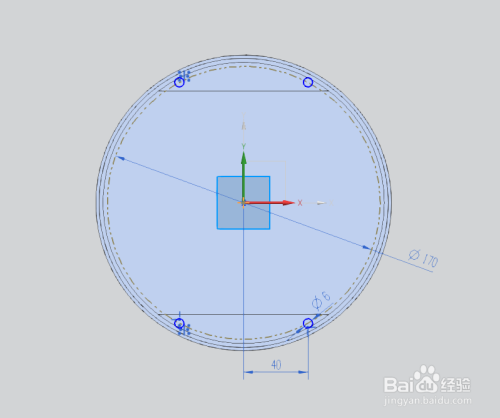

选用拉伸号令，以XY面作为平面以壳体内台阶高度作为定点进行草绘截面线；草绘内涵直径为170的圆弧上绘出四个直径为6的圆形；如图所示
6

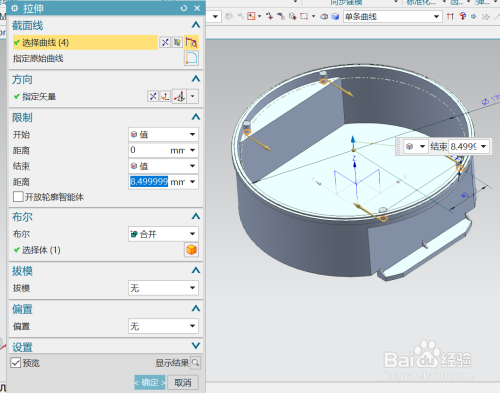

拉伸对话框内，将拉伸距离更改为8.5，布尔为归并。如图所示。
7

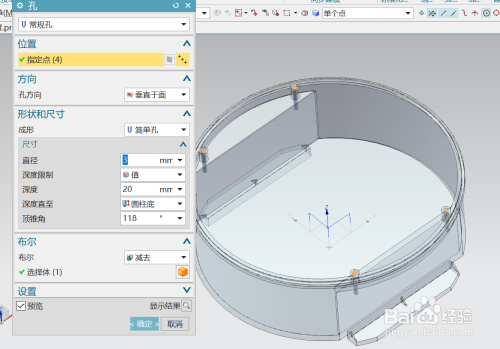

选用孔号令，别离选择上步拉伸的4个圆柱端面圆心作为定点，开孔的直径为3，深度为20；如图所示。

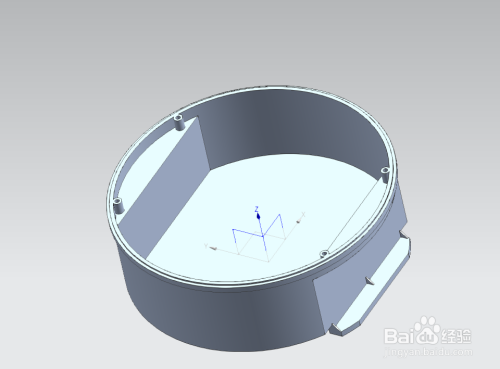

在灯壳根基体上添加增强筋和螺丝柱建立完当作。
