cad上下偏差怎么标注

我们在使用CAD画图的时候，有时候可能需要标注偏差。这时候我们应该怎么操作呢？下面小编就来给大家详细说说cad上下偏差怎么标注吧！

东西/原料

1

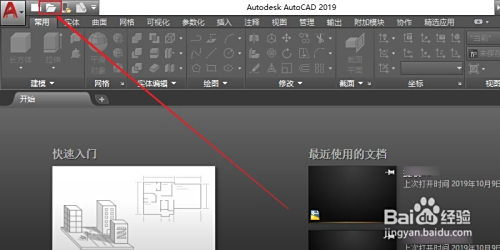

起首我们打开我们电脑上面的CAD软件，然后点击文件按钮，打开我们需要标注误差的文件。
2

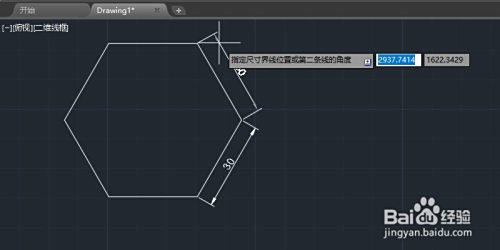

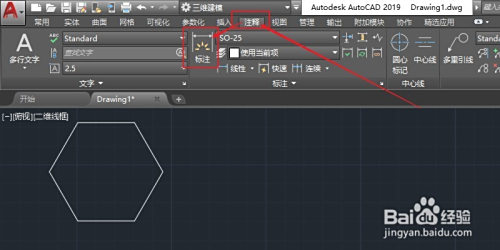

我们在CAD界面的菜单栏中点击注释按钮，然后点击标注按钮，我们先给我们要标的线段先通俗标注下，如图所示。
3

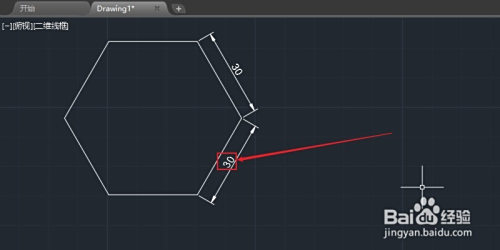

之后我们双击标注上面的数字文字，然后就可以对标注的数字进行编纂啦！便利我们加上误差。
4

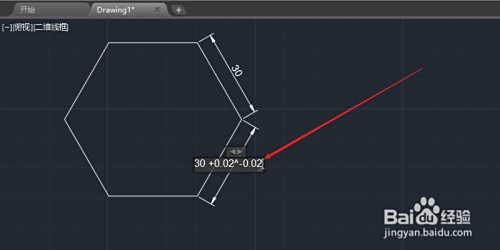

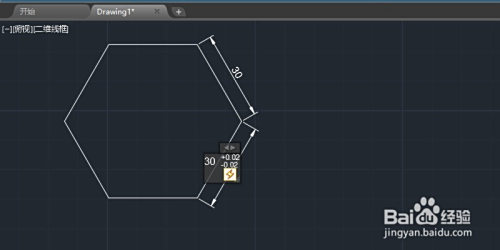

加误差的体例有两种，这里先说第一种，我们直接在标注的数字后面输入空格+0.02^-0.02。之后再按回车键即可。此中^符号是叠堆功能中插入公役的方式。
5

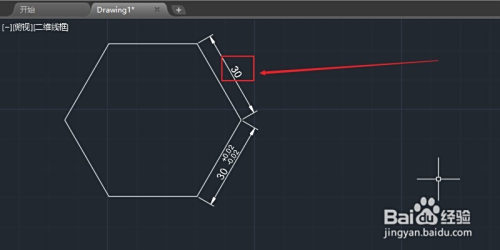

第一种标注的成果如图。我们起头讲第二种标注方式。同样的方式，我双击标注的数字，进入可以编纂的界面。
6

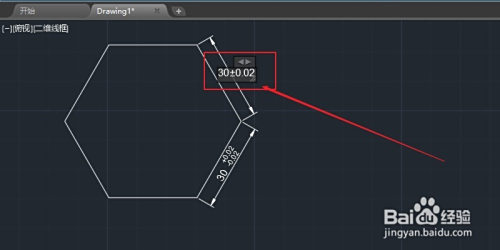

我们直接在标注的数字之后输入%%p0.02。之后再按回车键即可。此中%%p在CAD中是±符号的意思。两种标注上下误差的成果，如图所示。
END
