Modbus转Profinet将CHF100A变频器接入PROFINET

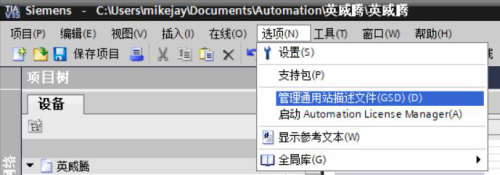

Modbus转Profinet网关控制的主要对象是煤气炉的风机、炉条机、以及蒸汽的控制以及现场各项参数的显示与报警。系统主PLC选用西门子S7-1200，通过ET200IO模块控制现场设备并监控数据。变频器采用英威腾CHF100A变频器，将英威腾CHF100A变频器接入西门子S7-1200的网关采用艾默森Modbus转Profinet网关MCN-PN3001。本文主要讲该MODBUS转PROFINET网关的配置过程。首先加入GSD文件。将Modbus转Profinet网关的GSD文件PN3001拷贝放到任

东西/原料

Modbus转Profinet网关
电脑

方式/步调

1
选择 MODBUS 转 PROFINET 网关MCN-PN3001；
2

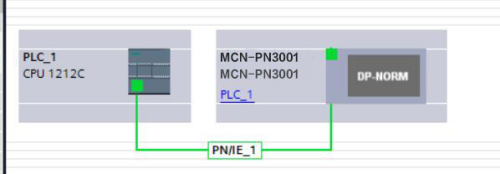

将Modbus转Profinet网关设置装备摆设到 PROFINET收集中
3

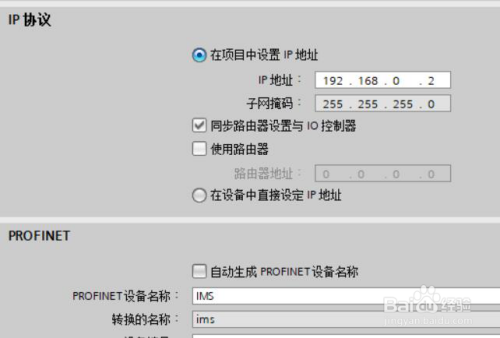

设置MODUS转PROFINET网关在Profinet收集中的设备名称与IP地址
4

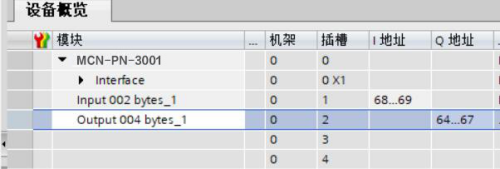

确认变频器用到参数的总数据量，并在组态中添加对应的数据长度，这里需要选择写号令两条，读一条；也就是4个字节输出，2字节输入
5

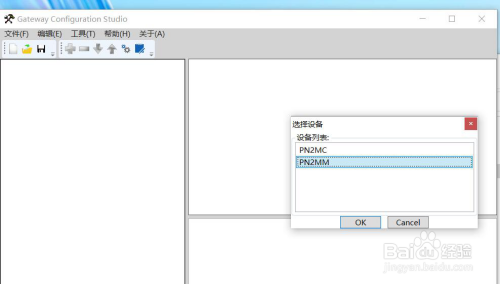

组态设置完当作后下载到PLC中，并起头设置装备摆设Modbus参数设置。起首安装Modbus转Profinet网关MCN-PN3001设置装备摆设软件，打开软件新建项目：选择PN2MM
6

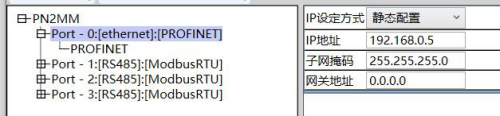

设置装备摆设网关的IP地址与设备名称（要与组态软件中连结一致）
7

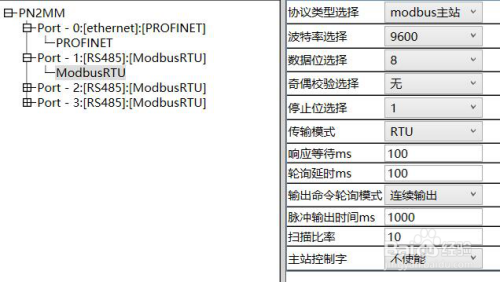

设置Modbus参数（输出号令轮询模式可按照需要选择单次发送，持续发送，脉冲发送等）
8

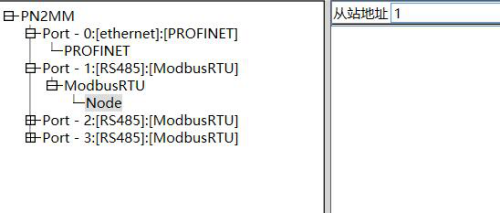

填写变频器的站号
9

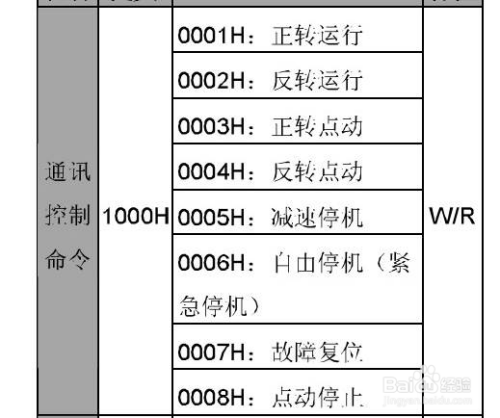

下面这是第一条，需要写的数据，肇端地址为1000H，十进制为4096
10

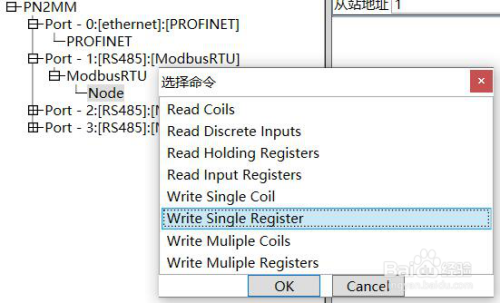

功能码按照变频器设定要选择06功能码即写单寄放器
11
寄放器按10进制格局写入1000H即4096，内存映射肇端地址为默认1500，对应Q地址第一二个字节
12

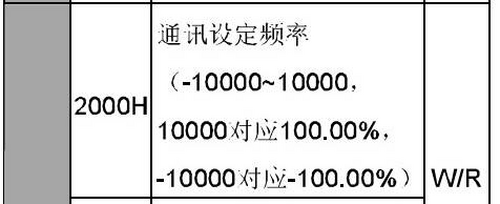

下面这是第二条，需要写的数据，肇端地址为2000H，十进制为8192
13

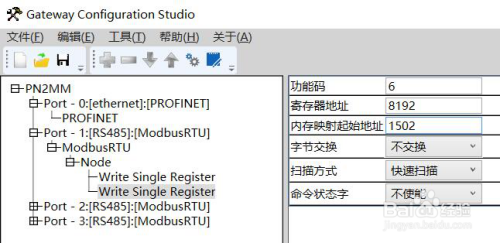

内存映射肇端地址因为前一条号令占了两个字节所以这里填写1502对应Q地址的地三四个字节
14

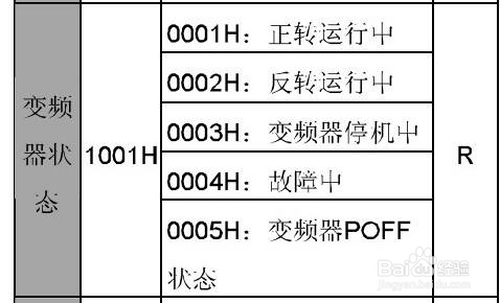

下面这是第三条，需要读的数据，肇端地址为1001H，十进制为4097
15

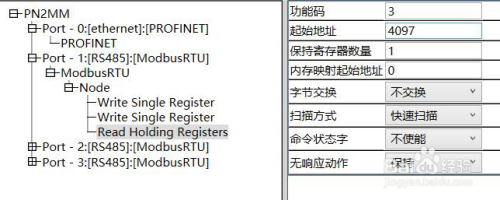

选择03功能码即读多寄放器，地址填写10进制4097，寄放器数目1个。内存映射地址为0对应I地址的第一二位
