ZigBee模块AW516x如何实现指定目标地址通信

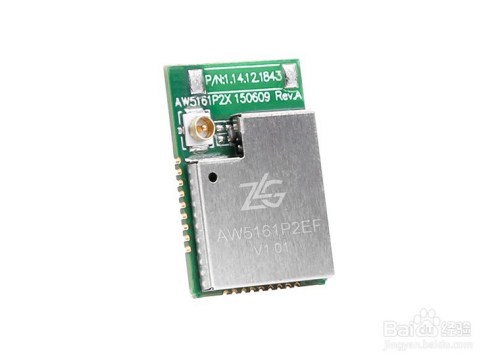

AW516x是一款低功耗、高性价比的zigbee模块,并提供一个完整的基于IEEE802.15.4标准ISM频段的应用集成方案。产品经过系列权威射频仪器的检验和认证,并结合多年的市场经验和该行业用户的实际需求,将无线产品极复杂的通讯协议集成到内置的MCU中,化繁为简,大幅简化无线产品复杂的开发过程,使您的产品以较低的成本快速投入市场,由于小体积和低功耗设计,在各种智能设备中得到广泛应用。

东西/原料

  • AW516x评估板2块
  • 电脑1台
  • USB转串口毗连线2根
  • WirelessCfg上位机软件

毗连设备,获取ZigBee参数

  1. 1

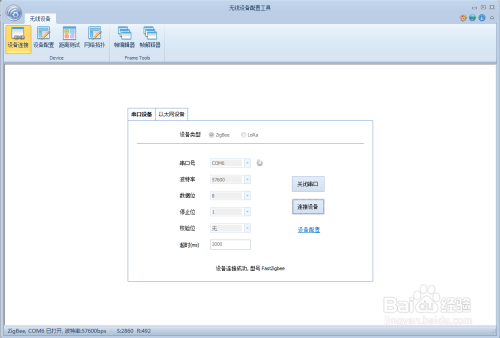

    将2块AW516x评估板经由过程USB转串口毗连线毗连在电脑上,打开WirelessCfg上位机软件,按照默认波特率57600、数据位8、校验位1、遏制位无,点击【打开串口】【毗连设备】,如下图所示。

  2. 2

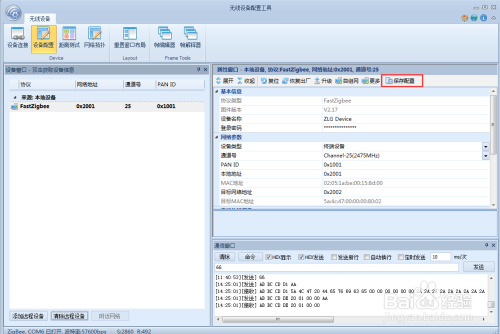

    点击【设备设置装备摆设】,可查看设置装备摆设AW516x模块的无线信息,点窜设置装备摆设时需要点击属性窗口东西栏上的【保留设置装备摆设】,才能使得参数生效,如下图所示。

    END

恢复AW516x出厂参数

  1. 1

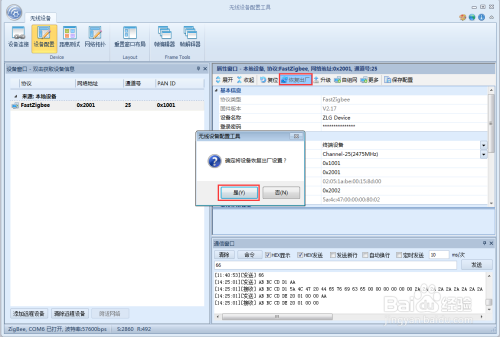

    依次打开2个WirelessCfg上位机软件窗口并进入设置装备摆设状况,在窗口中将2块评估板均恢复出厂设置,如下图所示。

    END

点窜ZigBee参数,实现组网

  1. 1

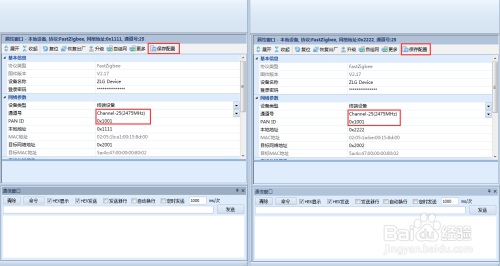

    设置装备摆设收集参数(通道号,收集号等),设置装备摆设2块评估板的通道号,收集号不异,实现组网,如下图所示。

    END

相关号令介绍

  1. 1

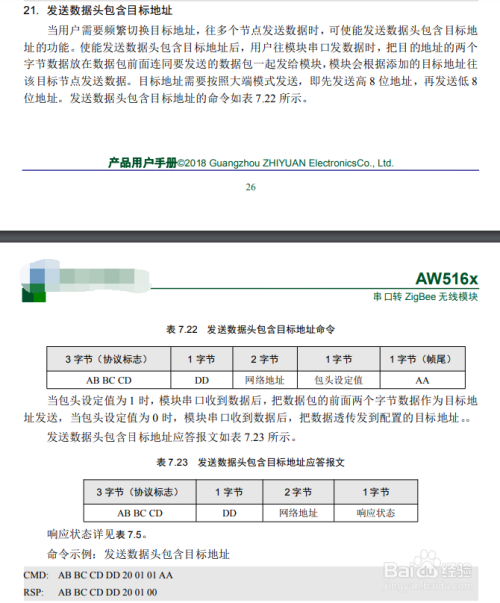

    发送数据头包含方针地址的号令介绍如下图,使能了此号令后,发送给分歧的终端模块,无需在发送前切换发送模块的方针地址信息,只需要在需传输的数据前加上2字节的地址信息,即可实现对分歧节点的通信,领受模块领受的数据不带2字节地址信息。

  2. 2

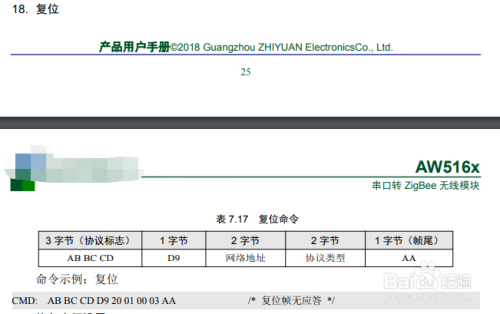

     发送数据头包含方针地址号令发送后需要发送复位号令才可生效,复位号令无应答,复位号令介绍如下图所示。

    END

号令设置装备摆设

  1. 1

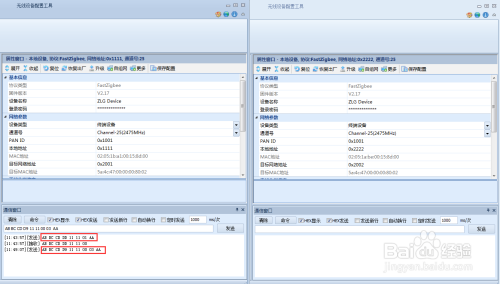

    在1块评估板的串口发送区发送AB BC CD DD 11 11 01 AA指令,模块答复AB BC CD DD 11 11 00的应答后,代表号令写入当作功,然后发送AB BC CD D9 11 11 00 03 AA号令进行复位,复位号令无应答,设置装备摆设如下图所示。

    END

通信结果测试

  1. 1

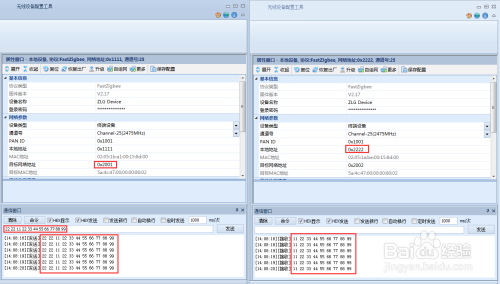

    当地设置装备摆设了发送数据头包含方针地址指令的评估板(左边窗口),串口发送数据22 22 11 22 33 44 55 66 77 88 99,数据会传到当地地址为0x2222的评估板上(右边窗口),且数据不带地址信息,如下图所示。

    END

注重事项

  • 测试时请务必接上天线,避免损坏AW516x模块。
