印刷电路板的制造工艺是什么(the Printed Circuit Board Manufacturing Process)？

印刷电路板的制造过程使得用一种相当简单的技术制造复杂的电子电路成为可能。这个过程有时被称为印刷电路板生产，它包括四个主要步骤。这些步骤包括设计电路，然后印刷、蚀刻和精整覆铜电路板印制电路板被设计用来容纳电...

印刷电路板的制造过程使得用一种相当简单的技术制造复杂的电子电路成为可能。这个过程有时被称为印刷电路板生产，它包括四个主要步骤。这些步骤包括设计电路，然后印刷、蚀刻和精整覆铜电路板印制电路板被设计用来容纳电子元件。印刷电路板中的设计过程制造可以手工完成，但在制造场景中，更可能使用CAD软件来按逻辑顺序放置元件。在电路的设计阶段使用软件的优点在于，设计人员很容易注意到错误和遗漏，并加以纠正通过CAD软件，该程序能够检测设计错误并提供建议，通过在这一过程中消除设计错误，可以大大减少产生故障电路的机会

印刷电路板在制造过程中可能会停在多个工位上。设计阶段完成后，电路印刷到覆铜电路板上的过程称为图案化。本质上，图案化在电路板表面创建了一个模板布局用于创建该模板布局的墨水能够抵抗腐蚀性蚀刻剂溶液，用于蚀刻电路板。一旦印刷，被油墨覆盖的电路板区域将不会受到蚀刻剂溶液作用的影响。该声明有一个警告，但是，如果印刷电路板长时间留在溶液中，腐蚀性酸可能会侵蚀保护区的侧面，形成所谓的薄痕迹。印制电路板制造过程中的下一步是蚀刻。将印制板浸入蚀刻剂溶液中通常由盐酸和双氧水组成。酸溶解未受保护的铜，只留下完整的印刷电路。这种印刷电路材料的线条被称为痕迹。印刷电路板制造这一过程是通过在中和水浴中清洗电路板来去除可能残留的腐蚀剂痕迹来完成的。然后在电路板的适当位置钻孔以接收元件，如电阻器、晶体管和二极管。在某些情况下，印刷电路板未钻孔，以备日后使用。这在使用印刷电路板制造工艺制造成套工具并向电子爱好者出售的电气爱好商店中很常见。

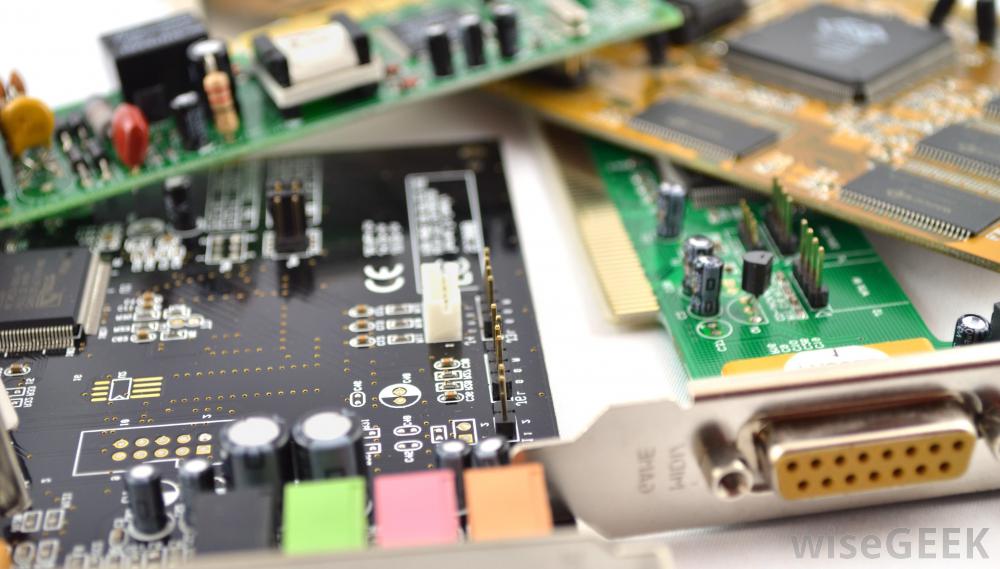

用于各种电动设备，电路板包括一个绝缘板，其上装有焊接在一起的电子元件。
