什么是角撑板(Gusset Plate)？
角撑板是一种用于连接结构钢构件的厚钢板。角撑板安装在两个或多个相邻梁、弦杆或柱的交叉处。它可以使用机械紧固件（如螺栓或永久性粘结）固定到每个钢框架构件上，例如焊接。角撑板既是将钢连接在一起的一种方法，也是为每...
角撑板是一种用于连接结构钢构件的厚钢板。角撑板安装在两个或多个相邻梁、弦杆或柱的交叉处。它可以使用机械紧固件（如螺栓或永久性粘结）固定到每个钢框架构件上，例如焊接。角撑板既是将钢连接在一起的一种方法，也是为每个接头增加强度和支撑的一种方法。

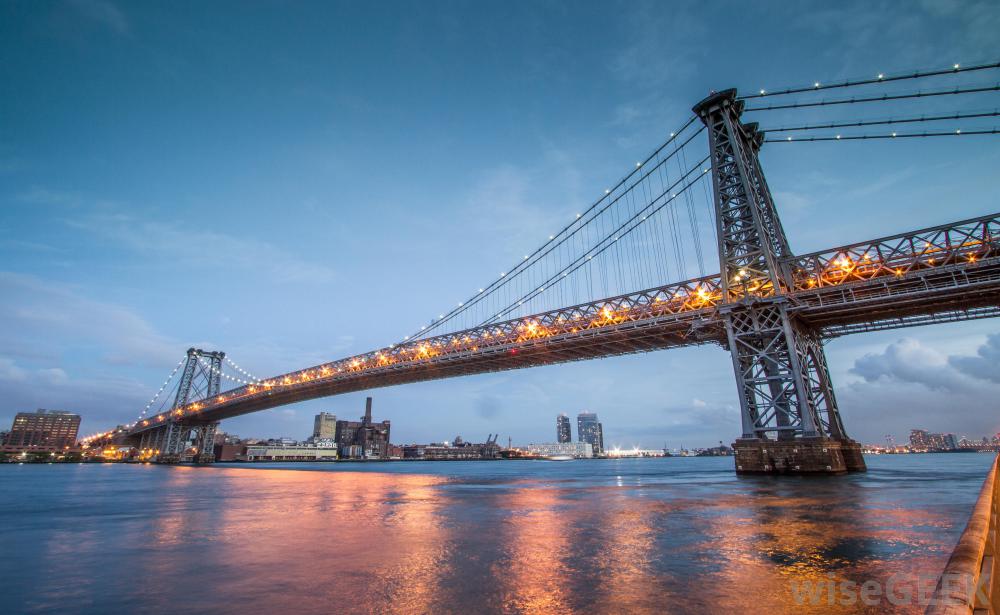

节点板可用于车辆和行人桥上角撑板可以在许多类型的钢结构上找到。桥梁角撑板通常由车辆和行人桥上使用的重型板组成。不同类型的板也用于在建筑框架中连接钢，或建造一个大型机械设备。在桁架结构中可以找到较小的角撑板。根据桁架的尺寸和功能，角撑板可以由薄铝板或非常重的钢板组成不同类型的角撑板设计可以根据尺寸、形状和紧固要求来确定。这些板通常采用方形或矩形设计，但一些更专业的型号甚至可以采用三角形或自定义形状，以适合附近的钢材。每个板的设计可用于沿不同的边缘焊接，或同时用于焊接和螺栓连接。板材制造商通常预先钻好螺栓模式，以便于现场安装，尽管有些可能会提供空白，以获得最大的灵活性结构工程师确定这些板所需的尺寸和厚度，以及最佳的紧固方法。这些计算是根据施加在每个板上的力和载荷以及施加在附近钢构件上的载荷来进行的。角撑板可作为各种梁和弦杆之间的唯一紧固方法，或与螺栓或焊接结合使用。在某些情况下，在完成后将板添加到结构上，以增加接头的强度或刚度。对于无法安全支撑施加的力的结构，角撑板提供了相当容易的改造选项根据应用情况，角撑板可由冷轧或镀锌钢制成。当在室外或腐蚀性材料周围使用时，通常对其进行镀锌，以防生锈造成损坏。当这些板暴露在外时，在一些较小的外露结构上，节点板可由铜或铝制成，以便在需要最小支撑的情况下提供更吸引人的饰面。
节点板可用于车辆和行人桥上角撑板可以在许多类型的钢结构上找到。桥梁角撑板通常由车辆和行人桥上使用的重型板组成。不同类型的板也用于在建筑框架中连接钢，或建造一个大型机械设备。在桁架结构中可以找到较小的角撑板。根据桁架的尺寸和功能，角撑板可以由薄铝板或非常重的钢板组成不同类型的角撑板设计可以根据尺寸、形状和紧固要求来确定。这些板通常采用方形或矩形设计，但一些更专业的型号甚至可以采用三角形或自定义形状，以适合附近的钢材。每个板的设计可用于沿不同的边缘焊接，或同时用于焊接和螺栓连接。板材制造商通常预先钻好螺栓模式，以便于现场安装，尽管有些可能会提供空白，以获得最大的灵活性结构工程师确定这些板所需的尺寸和厚度，以及最佳的紧固方法。这些计算是根据施加在每个板上的力和载荷以及施加在附近钢构件上的载荷来进行的。角撑板可作为各种梁和弦杆之间的唯一紧固方法，或与螺栓或焊接结合使用。在某些情况下，在完成后将板添加到结构上，以增加接头的强度或刚度。对于无法安全支撑施加的力的结构，角撑板提供了相当容易的改造选项根据应用情况，角撑板可由冷轧或镀锌钢制成。当在室外或腐蚀性材料周围使用时，通常对其进行镀锌，以防生锈造成损坏。当这些板暴露在外时，在一些较小的外露结构上，节点板可由铜或铝制成，以便在需要最小支撑的情况下提供更吸引人的饰面。
