CATIA如何画变径管路

catia如何画变径管路:在实际设计中,经常会碰到两端直径不同的管路。在CAITA中主要使用“适应性扫掠”这个工具画变径管路。

东西/原料

  • CATIA

方式/步调

  1. 1

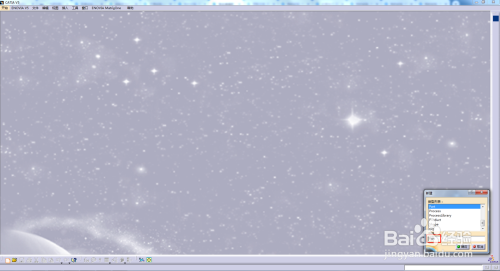

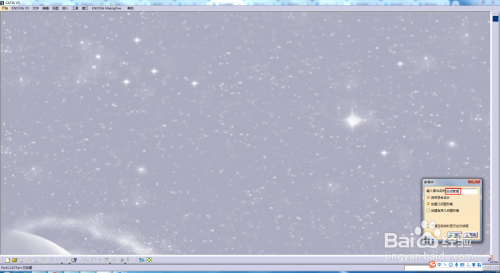

    打开CATIA,新建1个part文件。

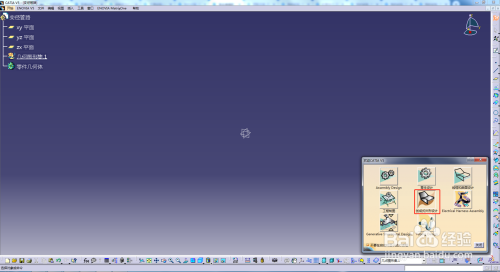

    并进入“创当作式外形设计”界面。

  2. 2

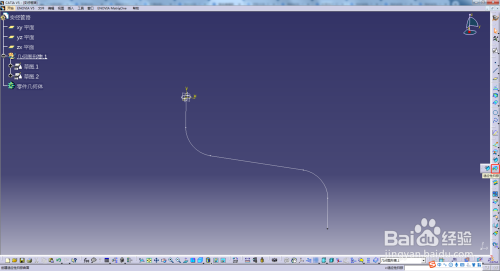

    画出扫掠要用的“指导线”。

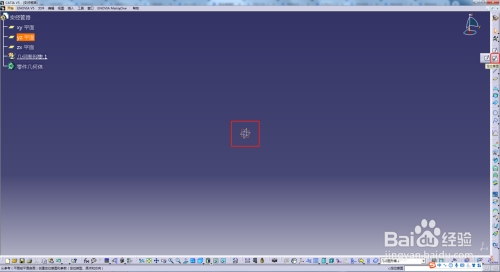

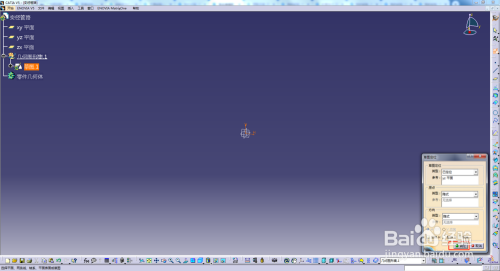

    选择响应的平面,点击“定位草图”。

    点击“确定”。

  3. 3

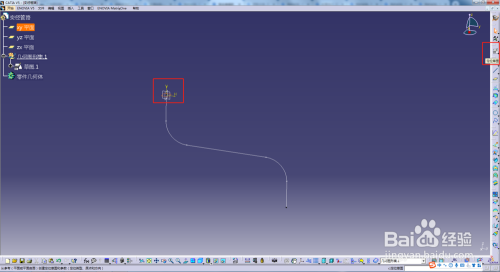

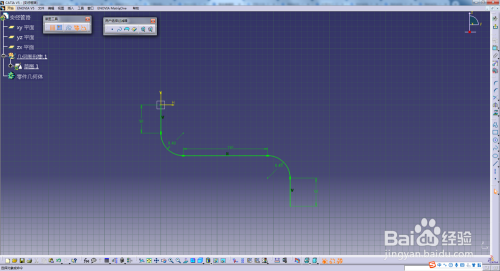

    画出“指导线”草图。

    注重:必然要标注尺寸,草图需要全数约束。

  4. 4

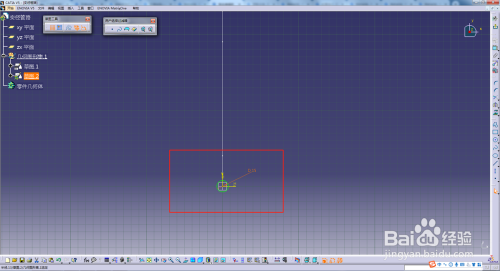

    画出扫掠用的“轮廓”草。

    选中相对应的平面,点击“定位草图”。

    点击确定。

  5. 5

    画出“指导线”草图。

  6. 6

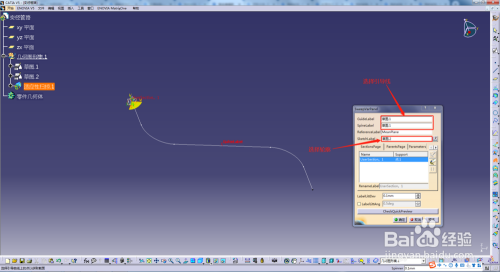

    点击右侧“顺应性扫掠”。

    指导线选择草图1;轮廓选择草图2。

  7. 7

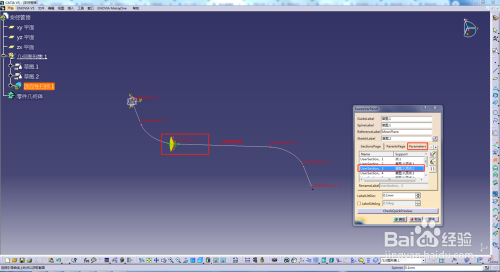

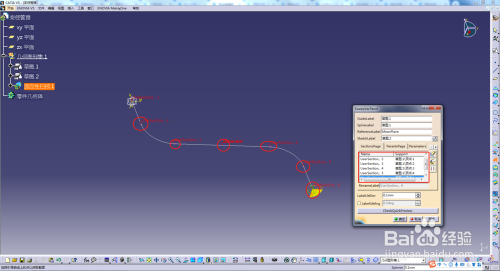

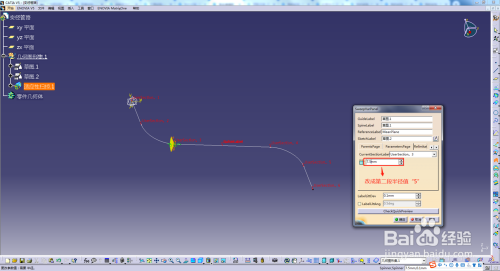

    依次选择节点,点击“ParametersPage”进行参数设置。

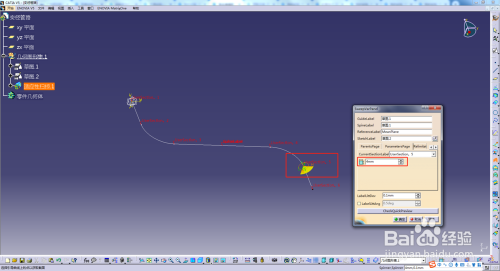

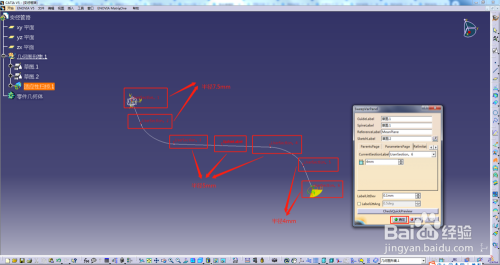

    依次设置分歧节点的半径值。

    点击“确定”。

  8. 8

    即可画出变径管路。

    END

注重事项

  • “ParametersPage”中的参数个数及种类由草图1中的参数个数及种类决议。
