怎么计算尺寸链——极值法

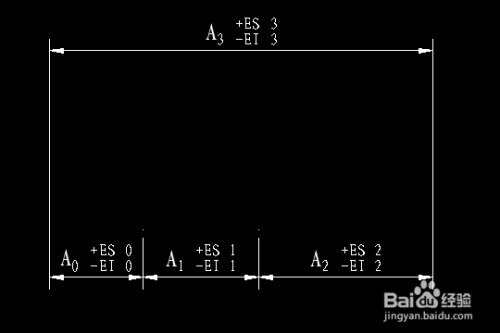

===标题有误，本篇应为统计法求解尺寸链===零件及装配设计当中，经常会遇到尺寸链的计算，尺寸链计算一般分为极值法和统计法两种方式。本篇简单介绍怎么用统计法求解尺寸链，以下图尺寸图为例。（极值法求解步骤见参考经验）
8怎么计较尺寸链——极值法
东西/原料
- Excel
- GB/T 5847-2004
方式/步调
- 1
成立尺寸链。
识别封锁环、增环、减环。

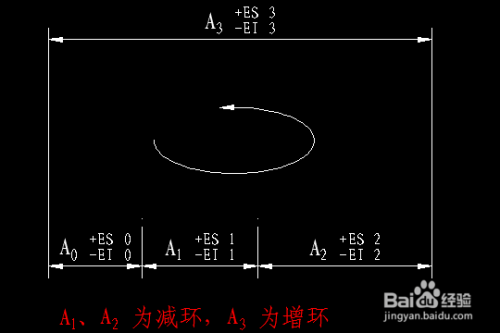

如图，画一个环形箭头，封锁环为A0，与A0顺标的目的则为减环，逆标的目的则为增环。
是以，图中A1、A2为减环，A3为增环。
- 2
求解根基尺寸。

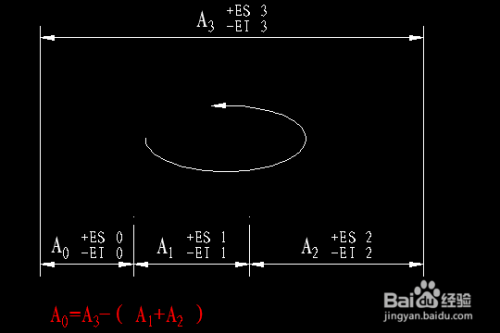

封锁环根基尺寸 = 所有增环根基尺寸之和 - 所有减环根基尺寸之和。
- 3
求解封锁环的公役。

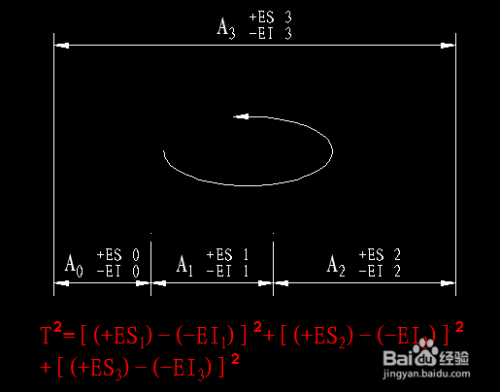

封锁环的公役平方值等于所有构成环公役平方值之和。
注：这里默认批量出产前提下，构成环与封锁环的现实误差均从命正态分布。
- 4
求解封锁环的中心误差。

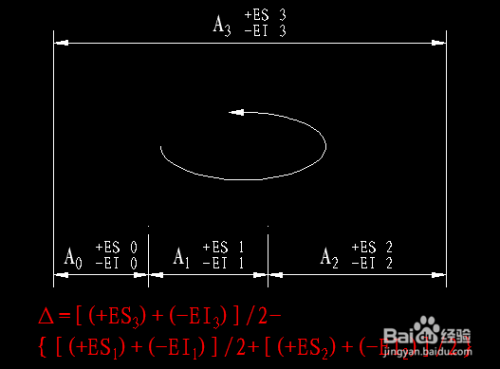

封锁环中心误差等于所有增环中心误差之和减去所有减环中心误差之和。
备注：中心误差 等于上下误差代数和再除以2，注重为代数和。
- 5
求解封锁环的极限误差。

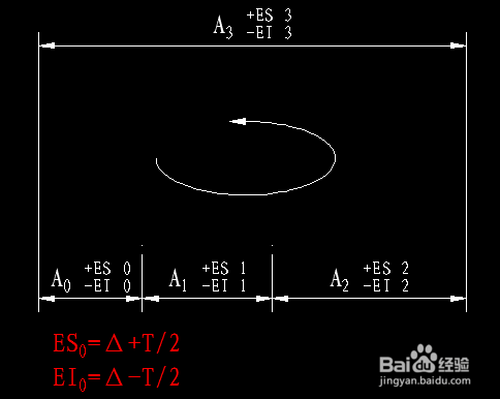

上误差等于中心误差加上二分之一公役值。
下误差等于中心误差减去二分之一公役值。
- 6
成立快速求解表。
按照上面的公式，可以操纵Excel表格建立一个模板，每次计较尺寸链时，只需要填入对应的数据，即可主动求解。
END
注重事项
- 批量出产前提下，构成环与封锁环的现实误差不从命正态分布时，计较更复杂，本篇不合用。
- 需要主动求解Excel表格的，可到作者同名贴吧查找。
