如何创建包含多个 x 轴和 y 轴的图
此示例说明如何创建这样一张图，通过坐标区底部和左侧的轴放置第一个绘图，并通过坐标区顶部和右侧的轴放置第二个绘图。
东西/原料
- matlab
- 电脑
方式/步调
- 1

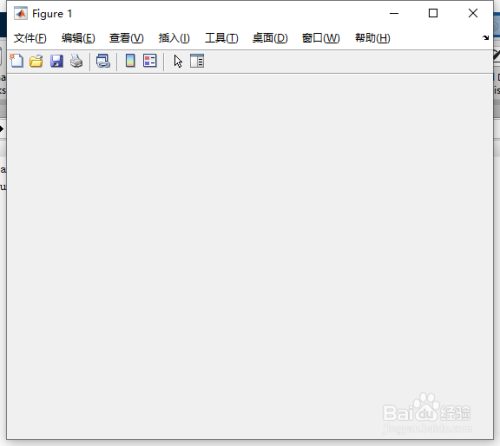

号令行键入:
figure
%给出图形窗口

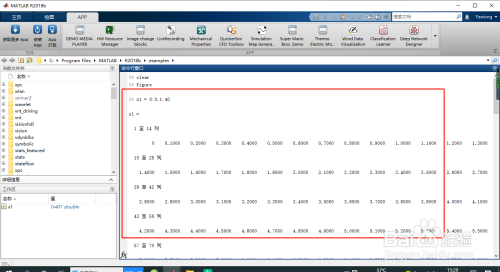

- 2
号令行键入:
x1 = 0:0.1:40;
%界说x1的规模。
- 3

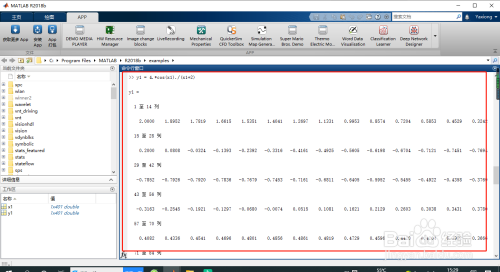

号令行键入:
y1 = 4.*cos(x1)./(x1+2);
%界说y1的规模。

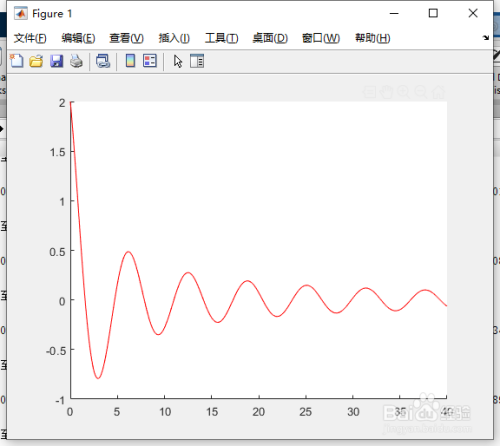

- 4
号令行键入:
line(x1,y1,'Color','r')
%界说线条属性。

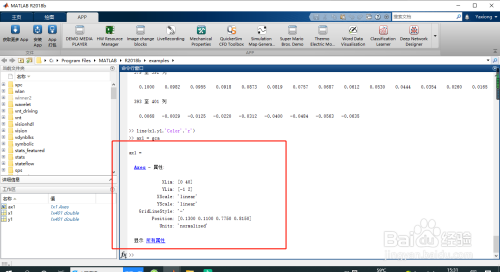

- 5
号令行键入:
ax1 = gca;
%获得属性。
- 6

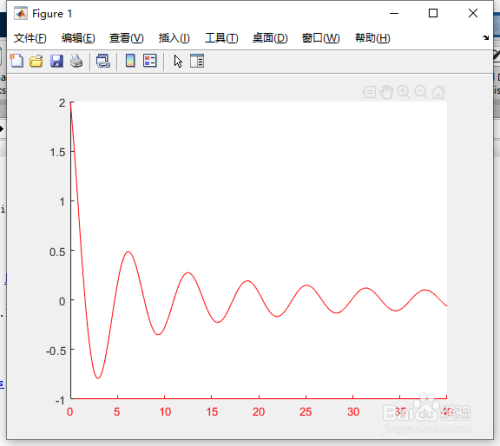

号令行键入:
ax1.XColor = 'r';
%坐标的颜色。
- 7

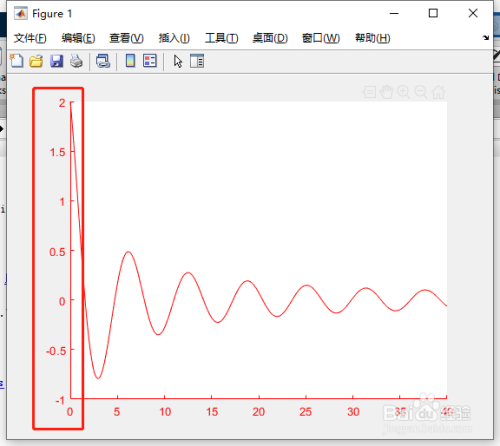

号令行键入:
ax1.YColor = 'r';
%坐标的颜色。
- 8

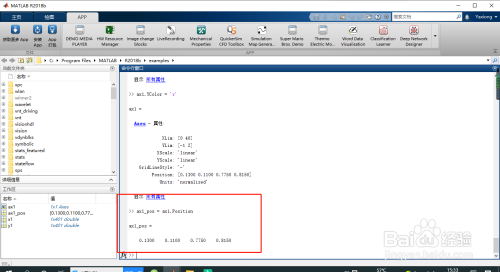

号令行键入:
ax1_pos = ax1.Position;
%坐标位置。

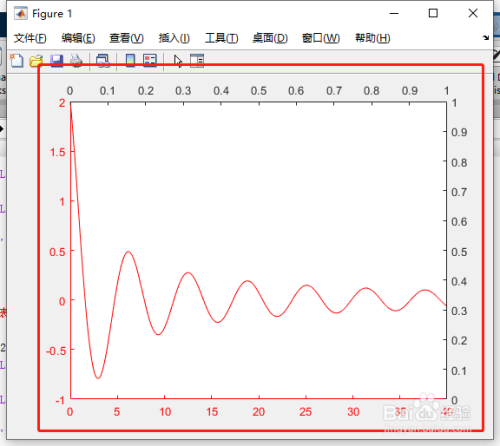

- 9
号令行键入:
ax2 = axes('Position',ax1_pos,...
'XAxisLocation','top',...
'YAxisLocation','right',...
'Color','none');
- 10

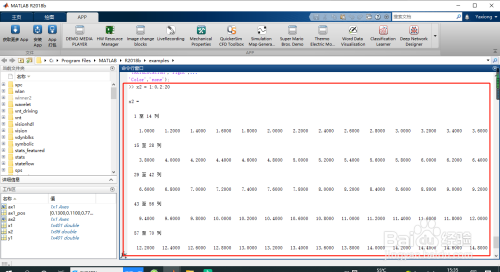

号令行键入:
x2 = 1:0.2:20;
%界说x2的规模。
- 11

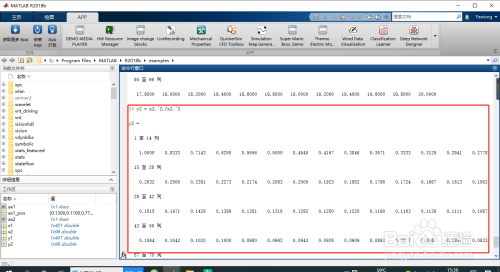

号令行键入:
y2 = x2.^2./x2.^3;
%界说y2的规模。
- 12

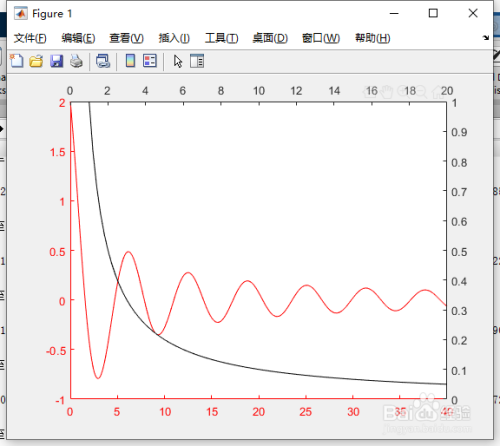

号令行键入:
line(x2,y2,'Parent',ax2,'Color','k')
%绘图
END
