如何合并等高线图和箭头图

此示例演示如何使用 hold 函数合并等高线图和箭头图。

东西/原料

1
号令行键入：

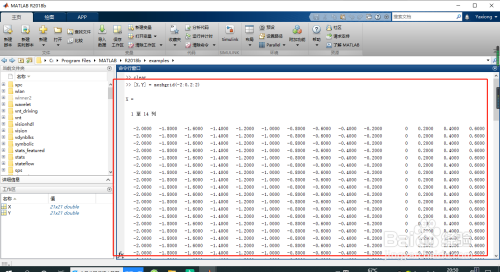

[X,Y] = meshgrid(-2:0.2:2);
%界说XY。
2
号令行键入：

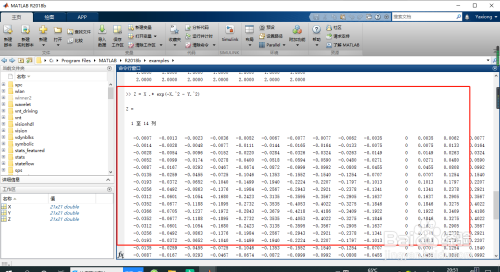

Z = X .* exp(-X.^2 - Y.^2);
%界说Z。
3
号令行键入：

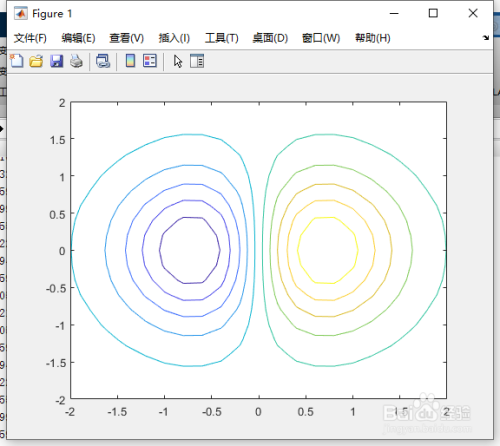

contour(X,Y,Z,10)
%沿 x 和 y 偏向在从 -2 到 2 的网格上绘制 10 条 xe −x 2 − y 2 等高线。
4
号令行键入：

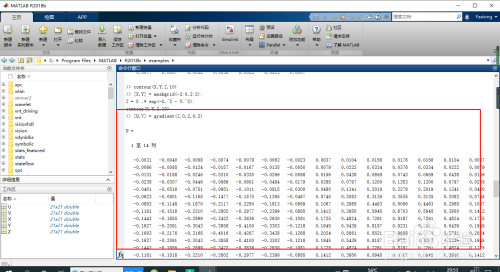

[U,V] = gradient(Z,0.2,0.2);
%利用 gradient 函数计较 Z 的二维梯度。gradient 函数会返回 U 作为 x 偏向上的梯度，返回 V 作为 y偏向上的梯度。
5
号令行键入：
hold on
%连结原有图形。
6
号令行键入：

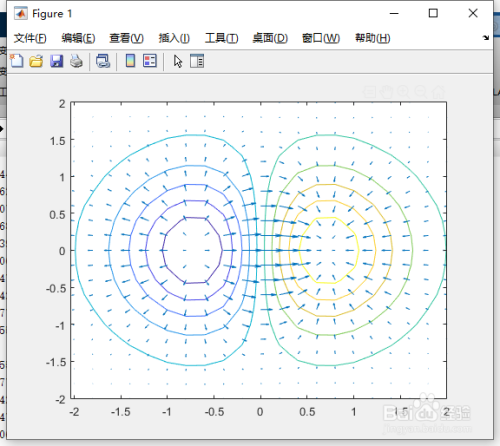

quiver(X,Y,U,V)
%利用 quiver 函数显示指示梯度值的箭头。
7
号令行键入：
hold off
END
