如何使用二元直方图进行颜色分析
东西/原料
- matlab
- 电脑
方式/步调
- 1

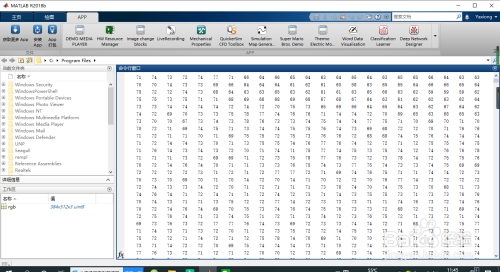

%加载图像 peppers.png，这张彩色照片显示了几种辣椒和其他一些蔬菜。8 位无符号整数数组 rgb 包含图像数据。
号令行键入：

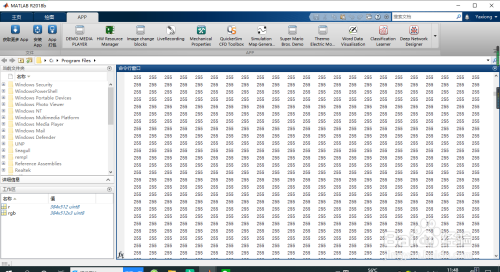

rgb = imread('peppers.png');
- 2
号令行键入：
imshow(rgb)
- 3
为每个像素的红、绿 RGB 值绘制二元直方图，以可视化形式呈现颜色分布。
号令行键入:

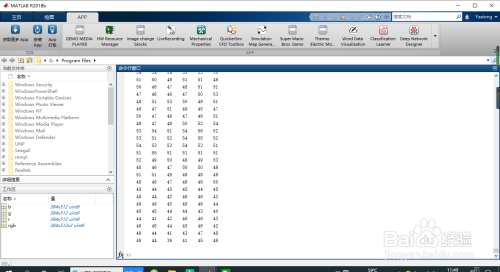

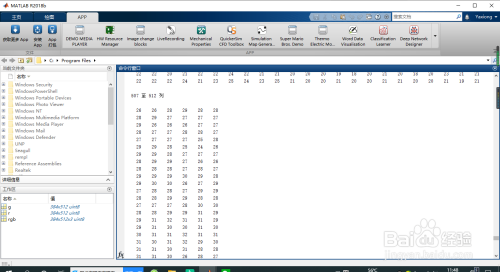

r = rgb(:,:,1);
- 4
号令行键入:
g = rgb(:,:,2);
- 5
号令行键入:
b = rgb(:,:,3);
- 6
号令行键入:

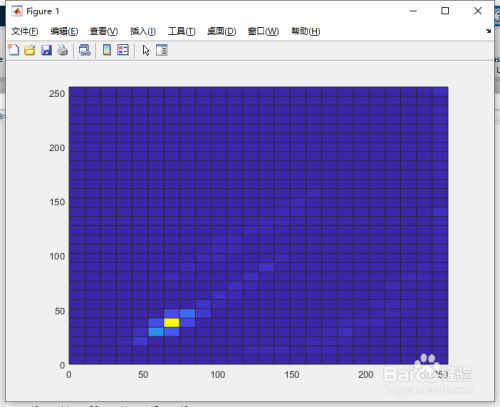

histogram2(r,g,'DisplayStyle','tile','ShowEmptyBins','on', ...
'XBinLimits',[0 255],'YBinLimits',[0 255]);
- 7
号令行键入:

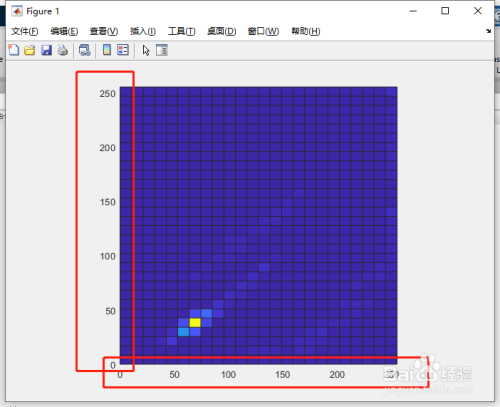

axis equal
- 8
号令行键入:
colorbar
- 9
号令行键入:

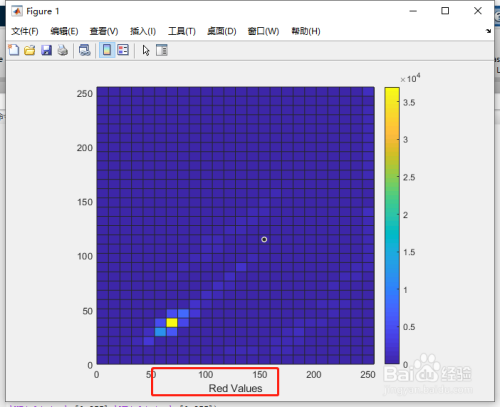

xlabel('Red Values')
- 10
号令行键入:

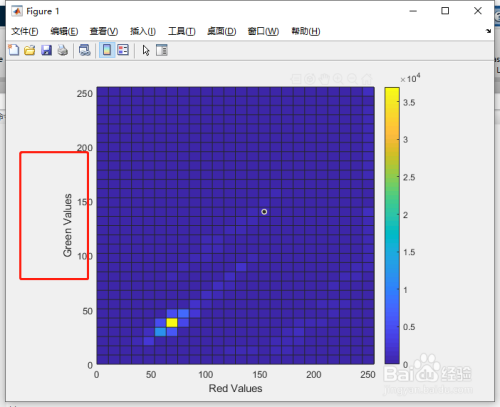

ylabel('Green Values')
- 11
号令行键入:

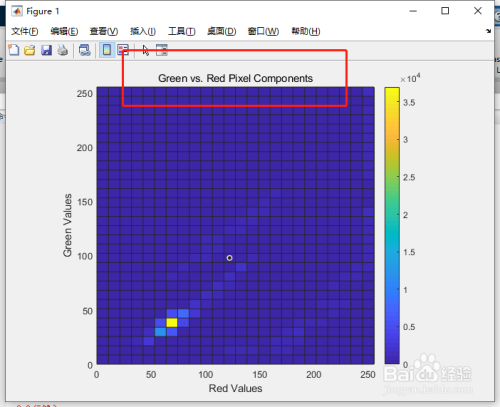

title('Green vs. Red Pixel Components')
- 12

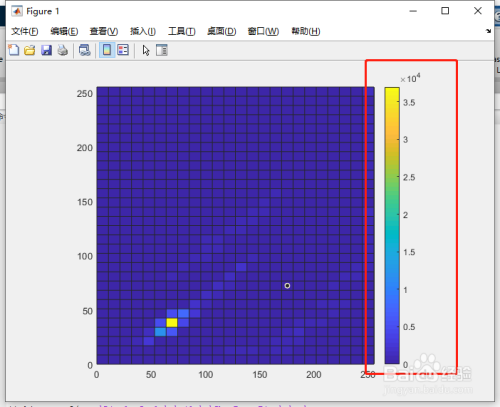

此直方图较着趋势于色阶底部，原因是有些 bin 的计数很大。这导致大部门 bin 在颜色图中显示为第一种颜色，即蓝色。若是没有供给更多具体信息，很可贵出关于哪种颜色更占本家儿导性的结论。
- 13

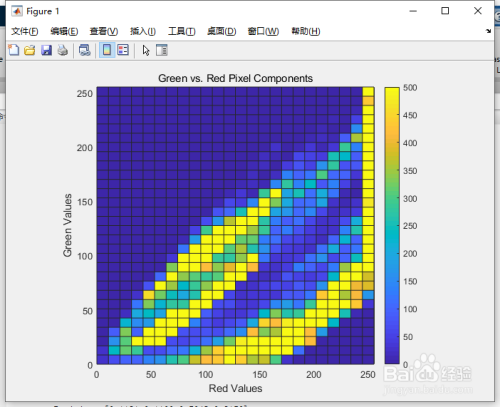

要查看更多具体信息，请经由过程将坐标区的 CLim 属性设置为介于 0 和 500 之间的规模，从头调整直方图的色阶。其成果就是直方图入彀数达到 500 或以上的 bin 在颜色图中显示为最后一种颜色，即黄色。因为大部门 bin 的计数在这个较小规模内，是以所显示的 bin 的颜色转变较大。
- 14
号令行键入:

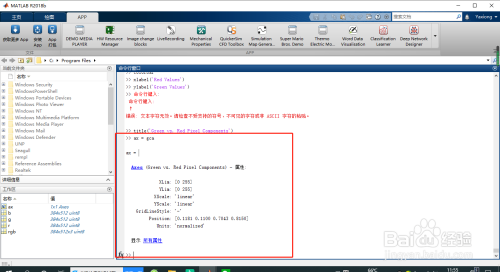

ax = gca;
- 15
号令行键入:
ax.CLim = [0 500];
- 16

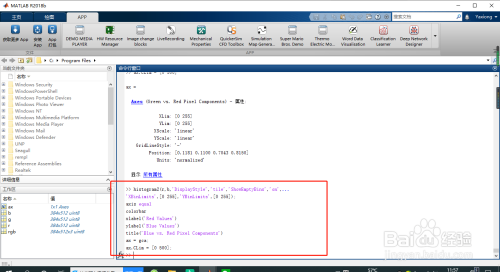

利用近似的方式可以比力红色与蓝色以及绿色与蓝色的本家儿导性。
- 17
号令行键入:

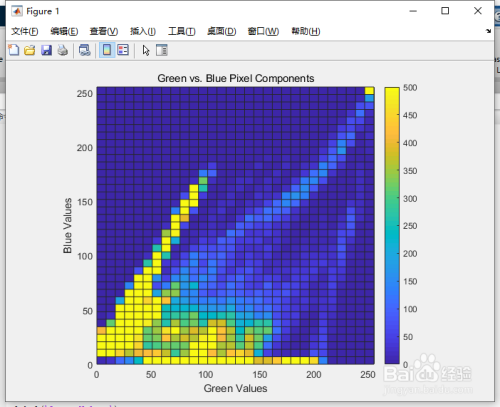

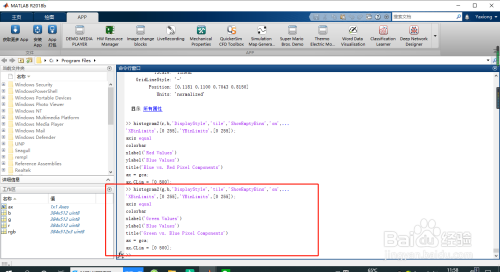

histogram2(g,b,'DisplayStyle','tile','ShowEmptyBins','on',...
'XBinLimits',[0 255],'YBinLimits',[0 255]);
axis equal
colorbar
xlabel('Green Values')
ylabel('Blue Values')
title('Green vs. Blue Pixel Components')
ax = gca;
ax.CLim = [0 500];
- 18
在每种环境下，蓝色都是最不占本家儿导性的颜色旌旗灯号。看看所有这三个直方图，红色似乎为本家儿导颜色。
- 19

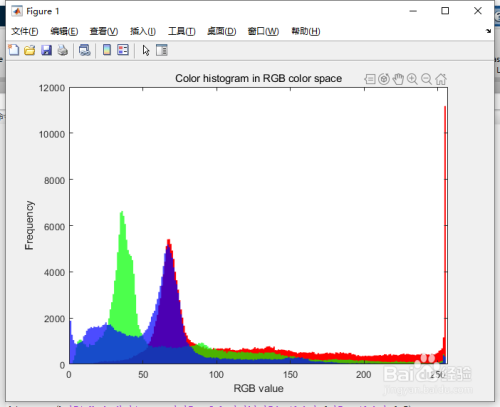

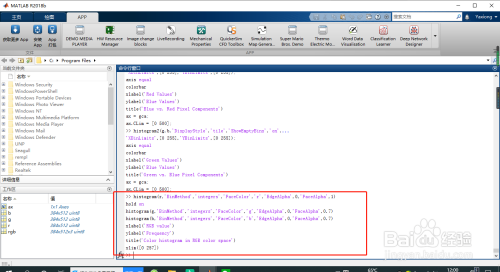

在 RGB 颜色空间中建立一个颜色直方图，对成果进行确认。对于所有这三个颜色分量，较小的 RGB 值都有峰值。但比拟其他任何分量，100 以上的值更多呈现在红色分量中。
END
