proe法兰接头的建模

本篇介绍使用proe进行工程中常用的法兰接头的建模,使用的工具的旋转和拉伸。

东西/原料

  • proe

方式/步调

  1. 1

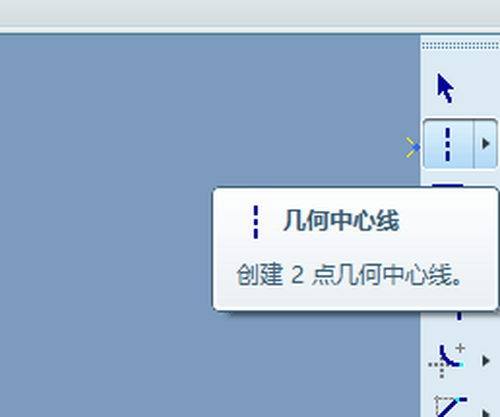

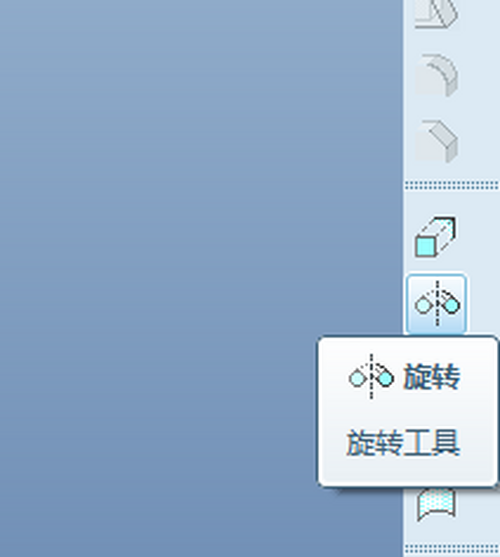

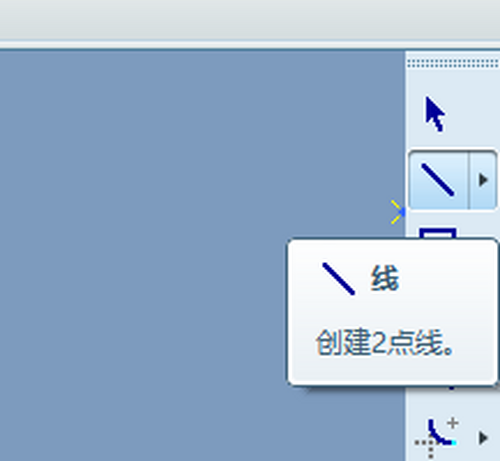

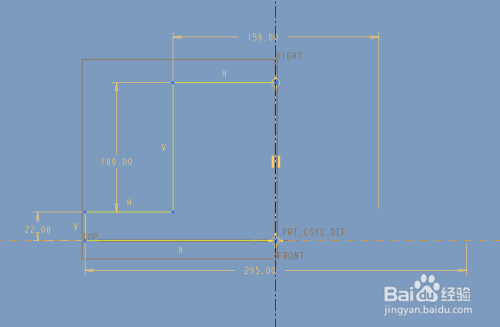

    第一步,利用扭转东西,以前视基准面为草绘平面,然后放置一条扭转几何中间线,再用直线东西绘制草图。

  2. 2

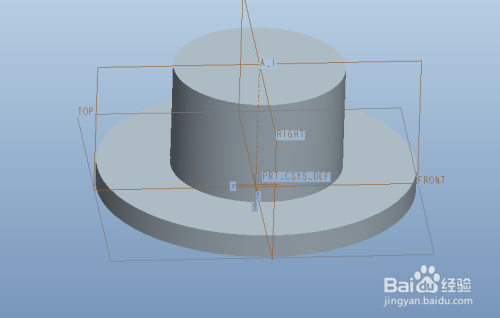

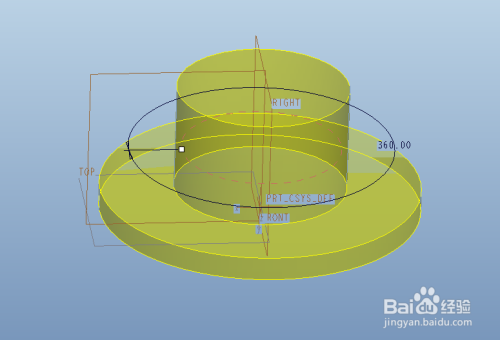

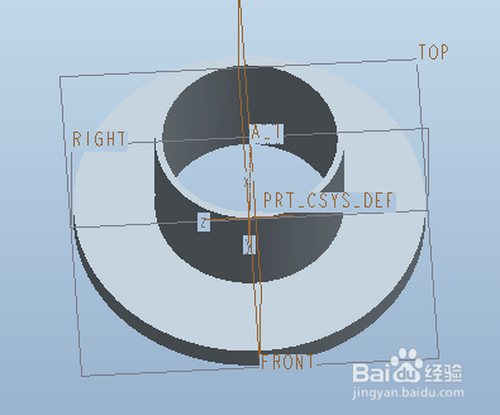

    第二步,点击偏左下角勾选完当作草图绘制,再点击右上角勾选确定扭转特征。

  3. 3

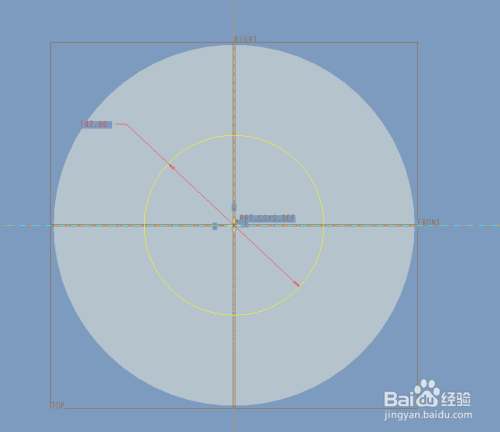

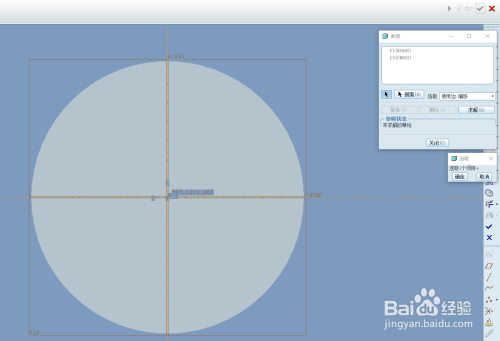

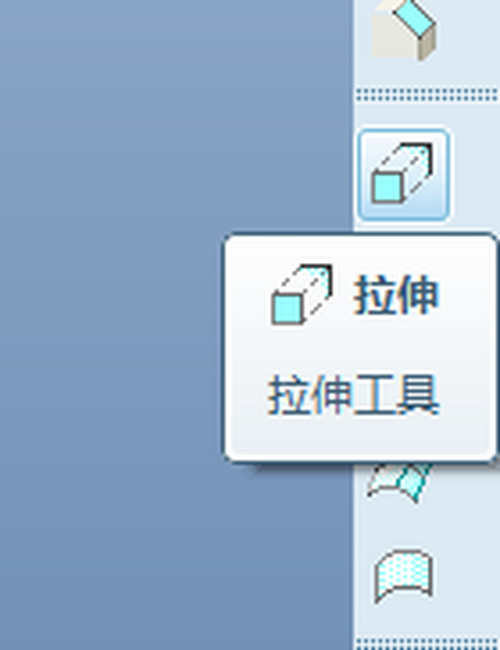

    第三步,利用拉伸东西,以法兰端面为草绘平面,以基准面为参照,绘制一个直径为147的草绘圆。

  4. 4

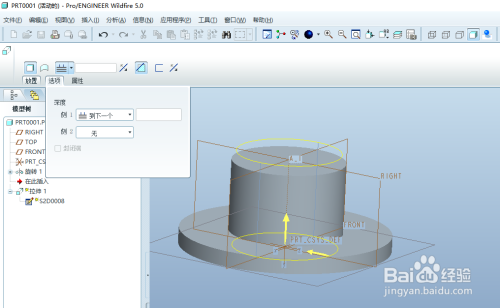

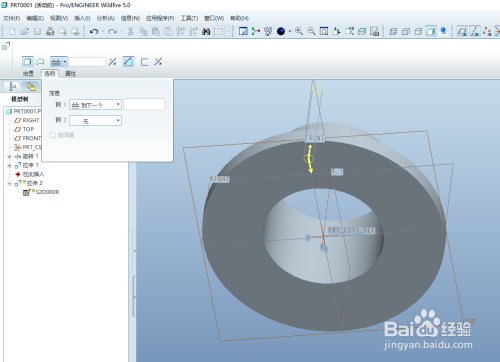

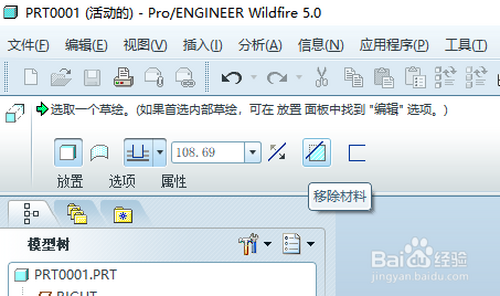

    第四步,在拉伸东西编纂栏里,选择移除材料指令,偏向指标的目的实体,然后在选项里侧1选择到下一个,完当作法兰接头的材料移除。

  5. 5

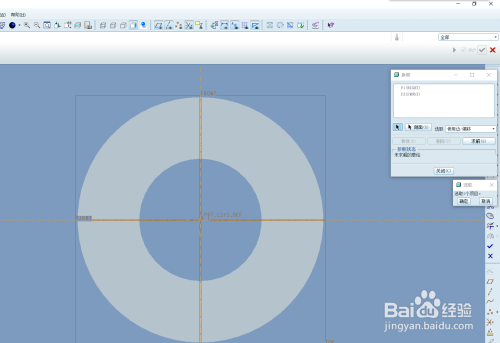

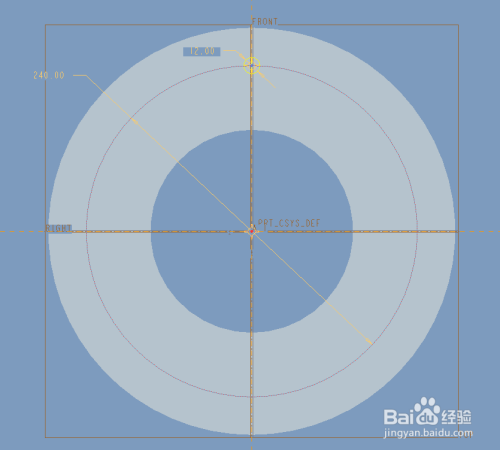

    第五步,用同样的拉伸操作,在法兰端面草绘一个圆孔,然后移除材料。

  6. 6

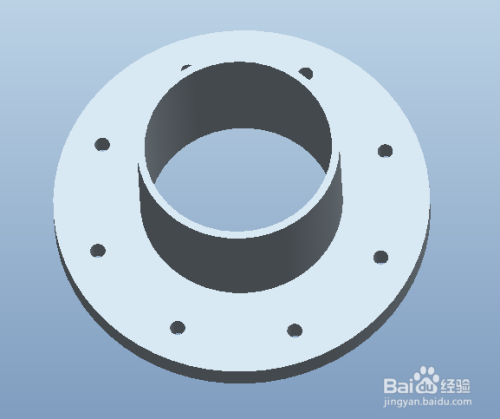

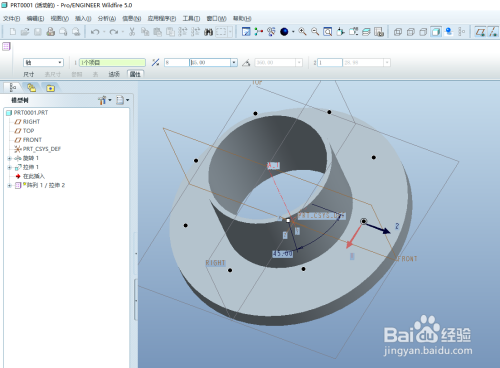

    第六步,将移除孔的特征进行阵列,获得一个法兰面,这样就完当作了法兰接头的建模。

    END

总结

  1. 1

    1、利用扭转东西成立法兰接头的草画图。

    2、勾选完当作草图绘制,再勾选完当作扭转特征。

    3、利用拉伸东西,并草绘一个圆。

    4、拉伸移除法兰接头的实体材料。

    5、在法兰端面草绘一个圆孔,拉伸移除材料。

    6、阵列移除的孔,完当作法兰接头的建模。
