CAD三维交集的使用
当多个零件相接触，需要合并成一个零件；或是一个复杂零件的绘制分成多个部分完成。最终都需要用到并集。
0CAD若何画三维图？
东西/原料
- CAD
- 电脑
方式/步调
- 1
举例：将一个圆柱和一个长方体做并集，归并当作一个零件。
- 2

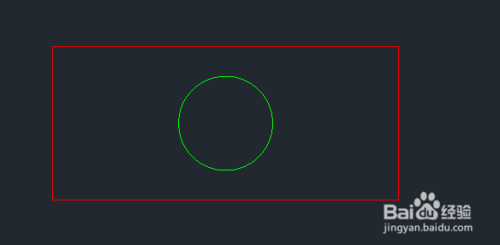

起首我们需要绘制这两个部门，具体的画法可以参考链接。
0CAD若何画三维圆管？
- 3

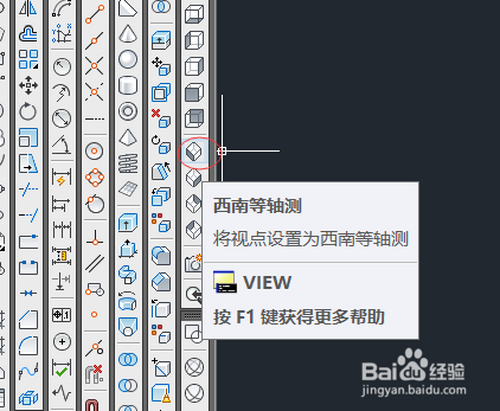

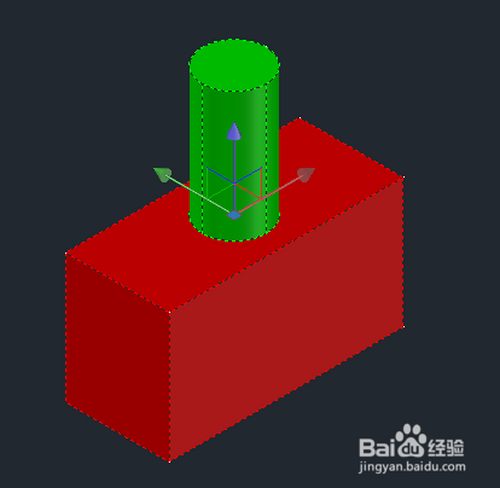

完当作绘制后，选择“西南等轴测”，便利不雅察视图。
- 4

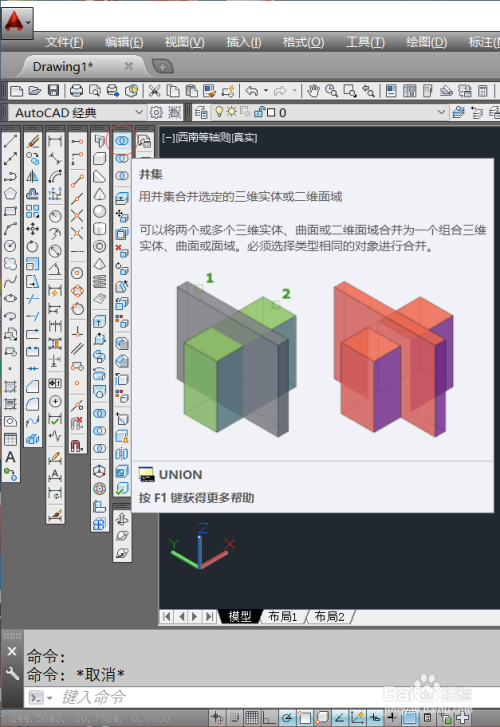

点击“并集”指令。注重交集号令能当作立的前提是求交的对象是相接触的，不然是没有法子用并集的。
- 5

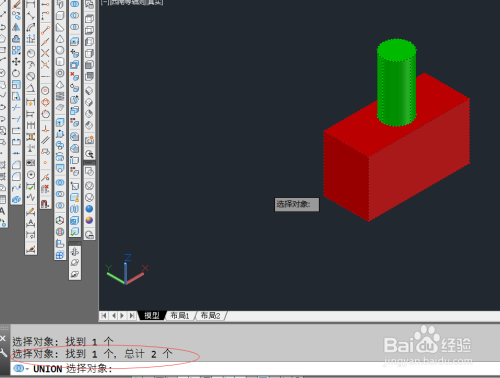

点击圆柱和长方体，将两者都选中。
- 6

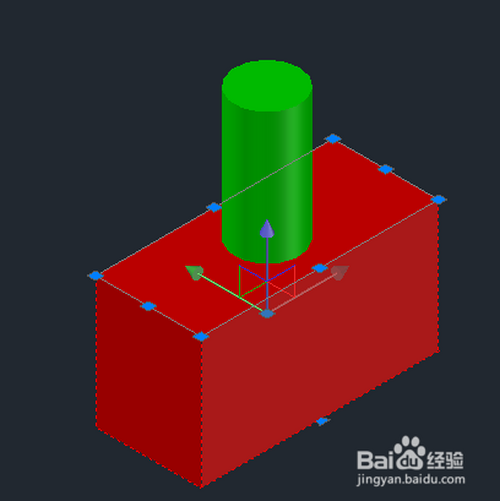

这时我们经由过程点击模子，就会发现两者已经归并当作一体了。
END
注重事项
- 注重两个部门的定位，确保相接触。
