DeviceNet主站卡组网通信流程

随着CAN总线在轨道交通、汽车电子和楼宇安防等领域应用越来越广泛。DeviceNet协议应用也愈发广泛。DeviceNet协议分为主站和从站，可以连接多个从站组网，组成控制网络。如何快速完成DeviceNet网络多节点通信？下面将介绍使用工业级DeviceNet PCI主站卡进行主从站间的快速通信。

东西/原料

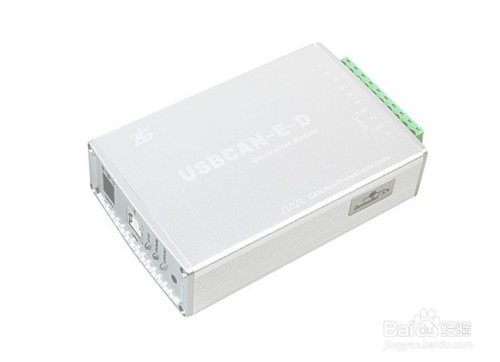

USBCAN-E-D DeviceNet本家儿站卡
DeviceNet设置装备摆设软件
电脑
Win7/Win10操作系统

典型应用

1

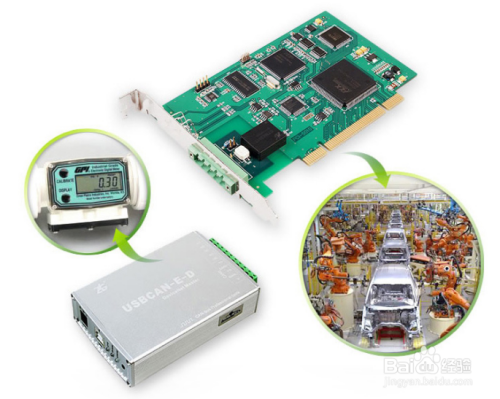

DeviceNet本家儿站卡颠末严格的尝试验证，不变靠得住。今朝普遍应用于电焊机、流量计等场所。搭载不变便利的DeviceNet收集办理设备，撑持EDS文件加载和扫描设置装备摆设。
END

硬件申明

1
硬件布局

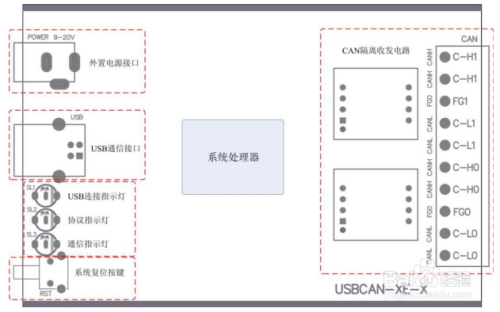

USBCAN-E-D的硬件架构如下，有如下几个部门：指示灯单位、和谈处置单位、USB接口、CAN接口电路、外置电源接口。
2
CAN接口界说

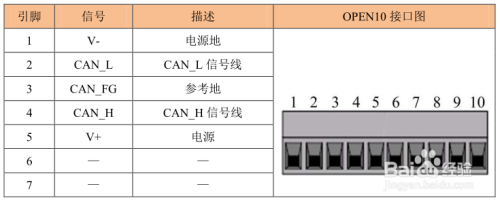

USBCAN-E-D工业级CAN接口卡有1路或2路CAN通道，毗连器与现实CAN-bus网路进行毗连，界说如下。
3
指示灯界说

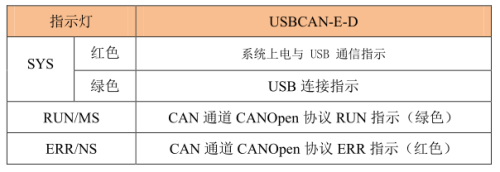

在USBCAN-E-D工业级CAN接口卡的侧面挡板上有三个双色LED指示灯，用于别离指示系统的运行状况和和谈运行状况，此中各个指示灯各颜色在和谈板卡中所代表界说如下。
4
CAN收集毗连

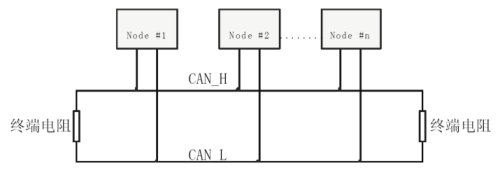

USBCAN-E-D工业级CAN接口卡和CAN-bus总线毗连的时辰，仅需要将CAN_L连CAN_L，CAN_H连CAN_H旌旗灯号。总线的2个终端需要安装120Ω的终端电阻；分支长度不该跨越3米。毗连如下图所示。
END

驱动安装

1

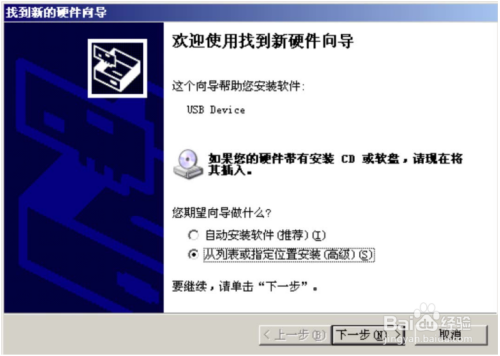

电脑检测出CANopen本家儿站卡驱动安装提醒。
2

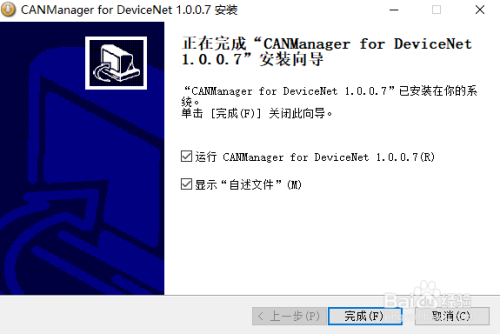

完当作安装
END

测试软件安装

1
在利用测试软件前，先确认DeviceNet本家儿站卡毗连。收集办理软件用于测试各类本家儿站卡与收集上各类从站的毗连状况。
测试软件安装
2

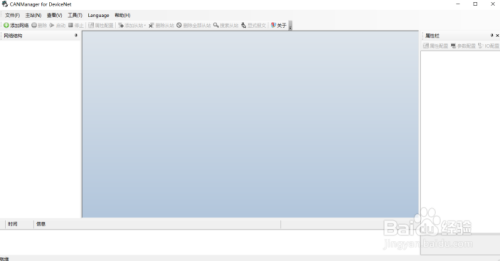

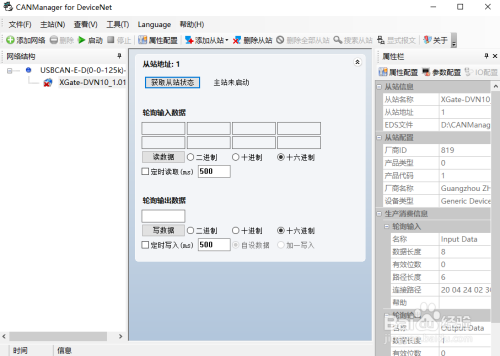

测试软件本家儿界面
END

软件快速利用指南

1

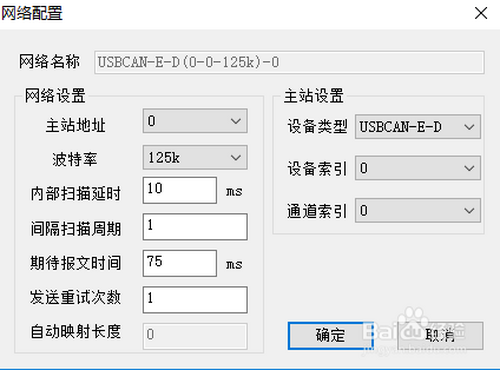

设置装备摆设收集参数
软件安装完当作后设置装备摆设如下参数：本家儿站波特率、扫描延时、扫描周期、发送次数等
2
添加从站
从站添加有两种：一种是EDS文件、一种是手工设置装备摆设。

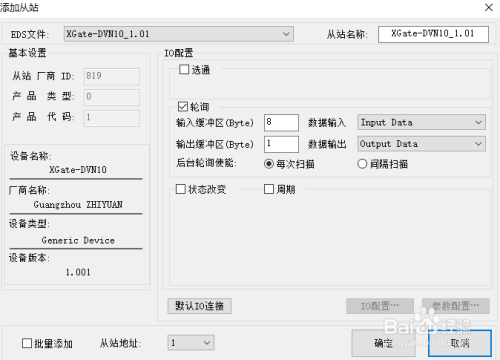

这里介绍的是经由过程EDS文件添加从站。起首经由过程菜单栏中【东西】，例如XGate-DVN10添加到目次中。然后单击【添加从站】，添加XGate-DVN10，如下图所示。
可在上述界面设置装备摆设从站参数、节点地址、毗连类型等。
3
本家儿站上线，毗连从站通信
设置装备摆设从站竣事后，单击【启动】，本家儿站会主动上线并毗连从站，同时获取从站毗连状况，完当作通信。如下图所示。
END

常见问题

1
USBCAN-E-D能供给开辟示例吗？
答：USBCAN-E-D DeviceNet 本家儿站卡供给了尺度的应用程序接口（API）、DeviceNet 扫描模块动态链接库、配套的程序示例等等。API 部门具体地列出了关于 DeviceNet 扫描模块动态链接库的应用信息。
2
USBCAN-E-D可用于哪些组态软件？
答：USBCAN-E-D DeviceNet本家儿站卡可运行于Win 2000、Win 2003、Win XP 、Win Vista等操作系统下，供给免费ZOPC办事器接口，可直接运行于常用的组态软件，例如：组态王、MCGS、Intouch 等。
