如何包含纹理映射的透明度
手把手教学。
东西/原料
- MATLAB
- 电脑
方式/步调

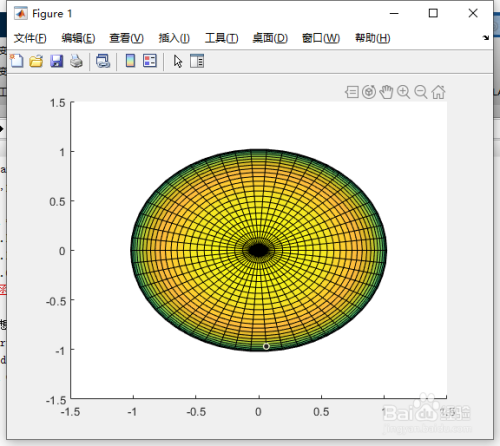

- 1

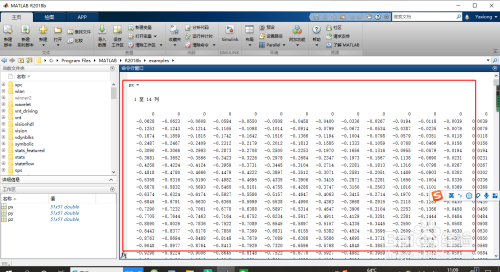

号令行键入：
[px,py,pz] = sphere(50);
%生当作50×50球体的坐标
- 2

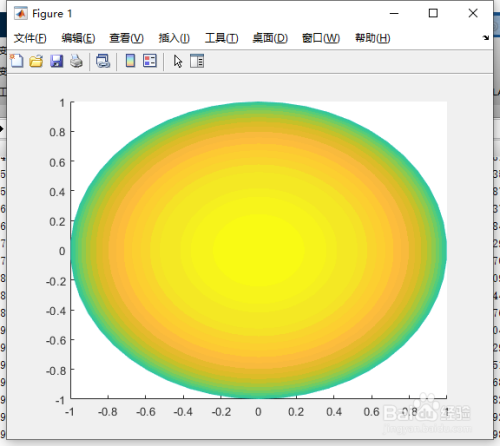

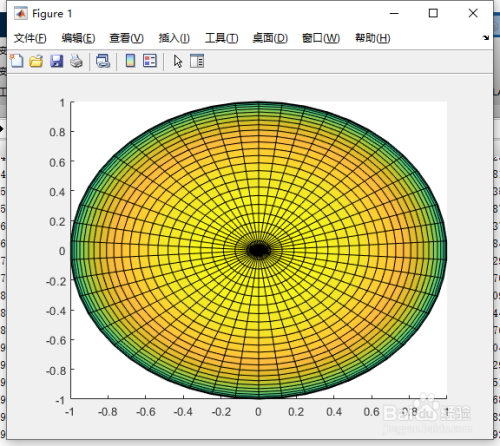

号令行键入：
cla
sEarth = surface(py, px ,flip(pz));
sEarth.FaceColor = 'texturemap';
% 将颜色设置为纹理映射

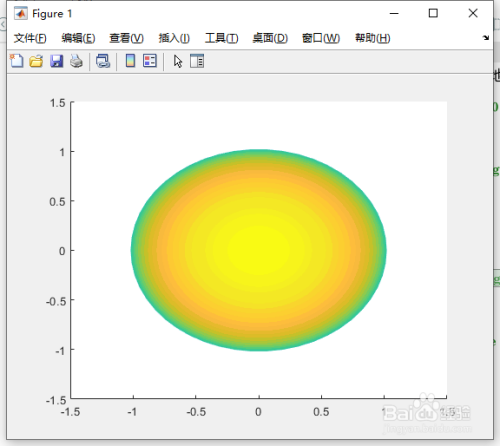

- 3

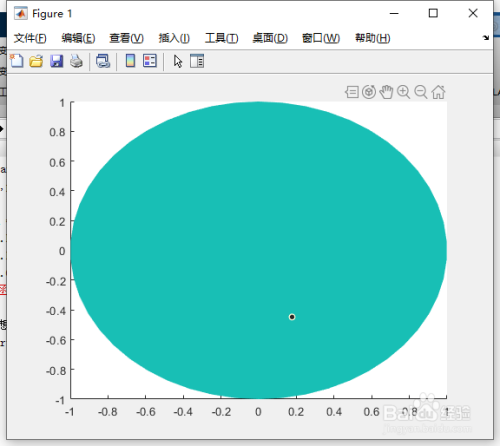

号令行键入：
sEarth.EdgeColor = 'none';
% 去除概况边缘颜色
- 4
号令行键入：
sEarth.CData = sEarth;
% 设置颜色数据
- 5
号令行键入：

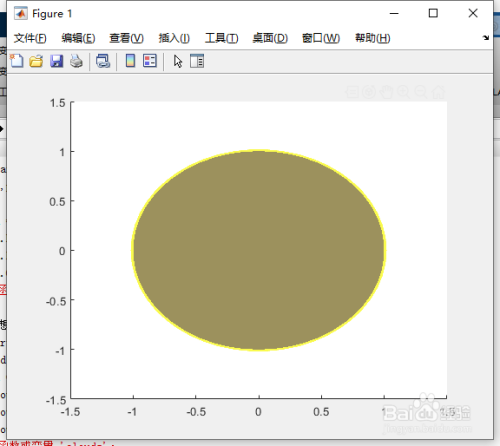

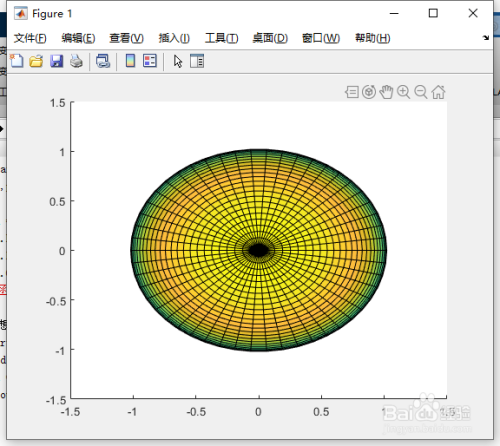

hold on
sCloud = surface(px*1.02,py*1.02,flip(pz)*1.02);
%连结，并绘图。
- 6

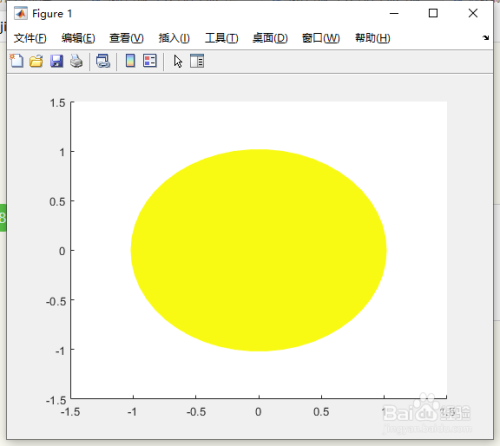

号令行键入：
sCloud.FaceColor = 'texturemap';
%将颜色设置为纹理映射
- 7
号令行键入：
sCloud.EdgeColor = 'none';
% 去除概况边缘颜色

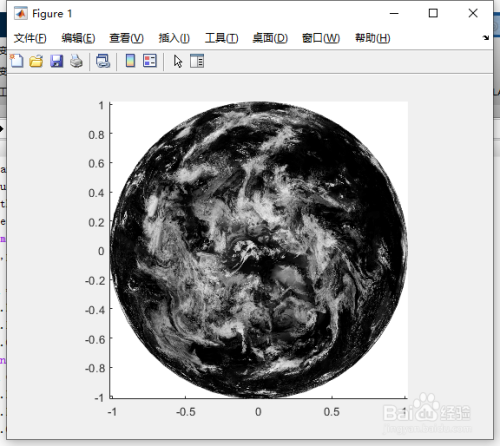

- 8
号令行键入：
sCloud.CData = clouds;
%设置颜色数据
- 9
号令行键入：
sCloud.FaceAlpha = 'texturemap';
% 设置纹理映射的透明度
- 10
号令行键入：
sCloud.AlphaData = max(clouds,[],3);
%设置透明度数据
- 11
号令行键入：
hold off
%连结图形。
- 12
号令行键入：
sCloud.FaceAlpha = 'texturemap';
sCloud.AlphaData = max(clouds,[],3);
hold off
%设置属性。

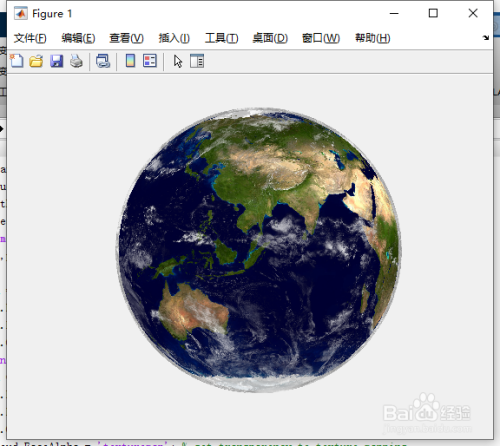

- 13
号令行键入：

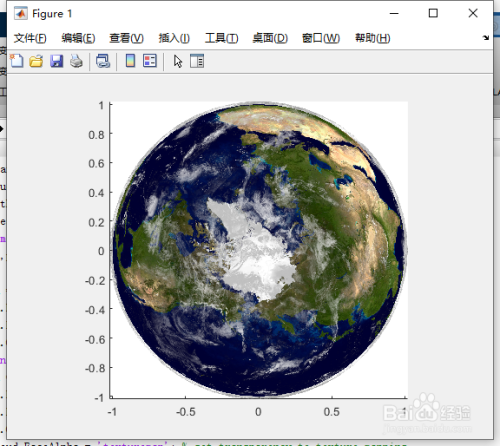

view([80 2])
%指定视点
- 14
号令行键入：
daspect([1 1 1])
% 设定长宽比
axis off tight
% 删除轴并设置数据规模的限制
END
