Rational Rose 类图的创建

在UML建模过程中，我们需要理解类的基本概念。掌握如何从需求分析中抽象出类的方法，并且掌握在 RationalRose 中绘制类的操作方法。本文主要是有关于在Rational Rose中绘制类图的方法。

东西/原料

1

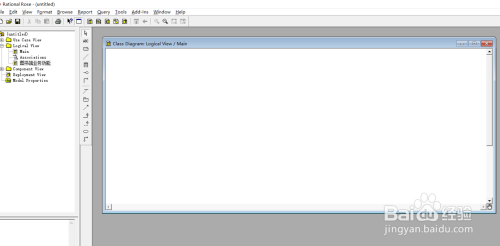

打开 Rose 中的逻辑视图（LogicalView），用鼠标右击逻辑视图，在弹出来的菜单中选择“New→Classdiagram”项，选择建立相关的类图。
2

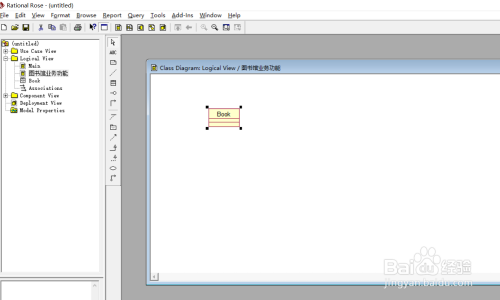

双击新建的类图，并点右边控件集中选中的“Class”图标，并用鼠标在图中拖出一个类图，并起头定名，这里定名为 Book，如图所示。
3

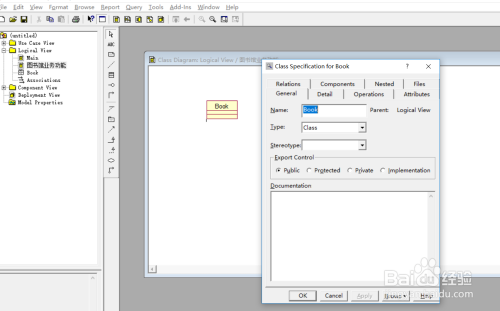

接下来的一步为设置类的属性，在类图中双击 Book 类，可以在打开的“Class Specification”对话框中设置 Book 类的属性和方式等其他的信息，如图所示
4

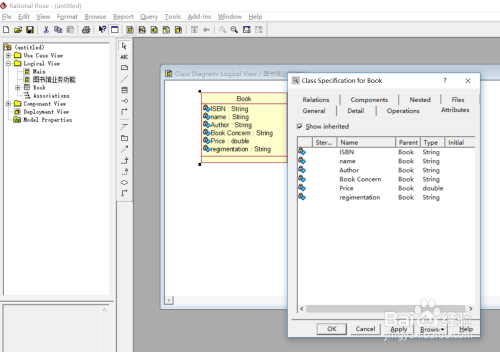

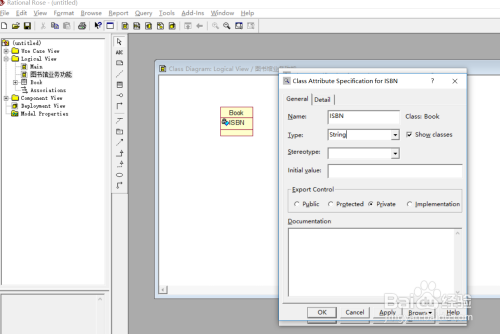

然后点击 “Attributes”这个选项卡，此栏目为设置类的属性的选项，在图中心单击右键，可以看到有一个“Insert”的选项，选中这个选项，然后在呈现的对话框中输入相关信息。在“Type”这个方框内输入此属性的类型值，同时可以看到一栏可以设置此属性的拜候权限，一般这些属性都设置“Private”这个权限，如图所示。
5

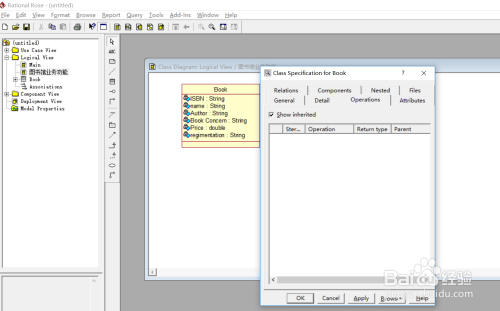

设置好 Book 类的属性，此刻来设置 Book 类的方式（也是操作），双击 Book 类后在“Class Specification”对话框中选“operations”这个选项卡，可以看到如图所示。
6
在图中的空白处所，单击右键，在弹出的菜单中选“insert”这个选项，接着输入方式名，同时可以设置该方式的返回类型，也可以在 Documentation 的方框内填写一些相关的方式申明，设置好该方式的拜候权限，见下图
END
